项目

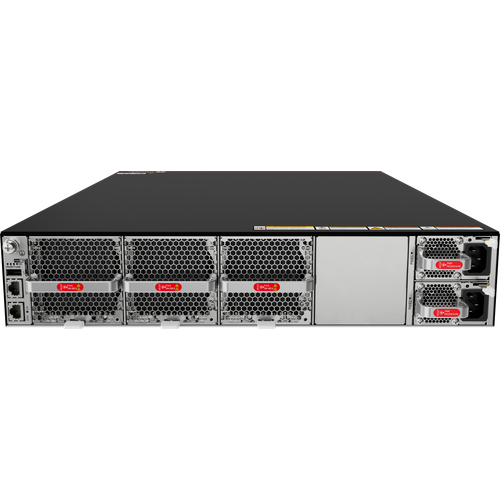

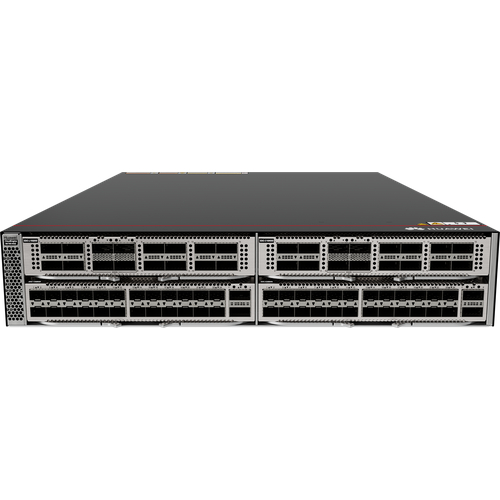

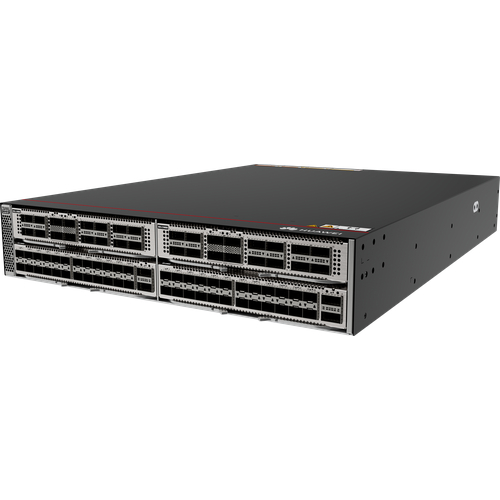

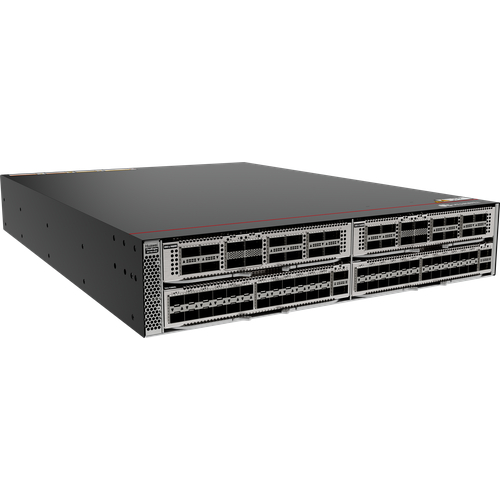

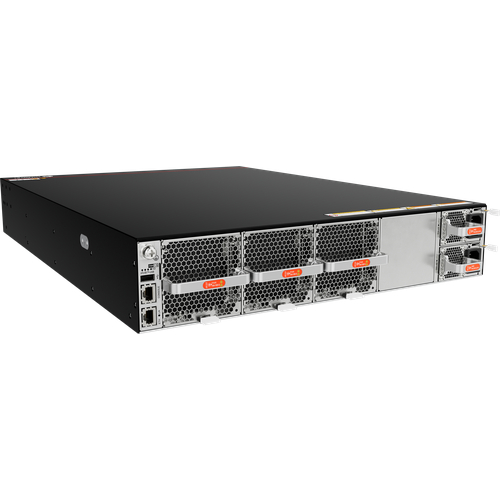

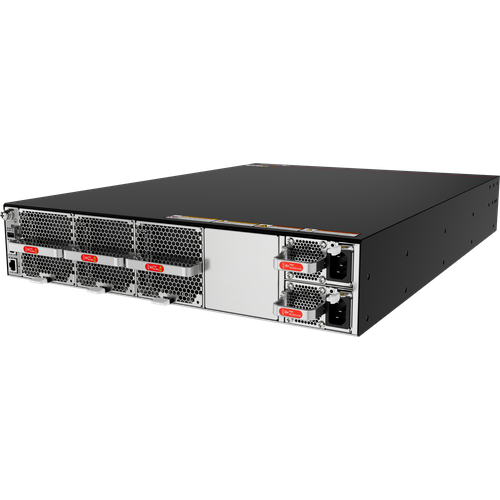

CloudEngine S6780-H4Z

尺寸（宽 x 深 x 高，不含包材） [mm]

442x600x88.1

机箱高度 [U]

2U

重量（不含包材） [kg]

12.76kg（不含电源模块、插卡和插卡假面板，含 2 个电源假面板）

15.48kg（不含电源模块和插卡，含 4 个插卡假面板、2 个电源假面板）

重量（含包材） [kg]

21.3kg（不含电源模块、插卡和插卡假面板，含 2 个电源假面板）

24.02kg（不含电源模块和插卡，含 4 个插卡假面板、2 个电源假面板）

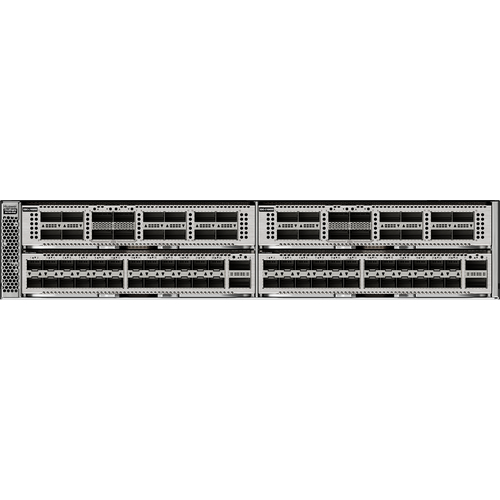

业务板槽位

4

项目

CloudEngine S6780-H4Z

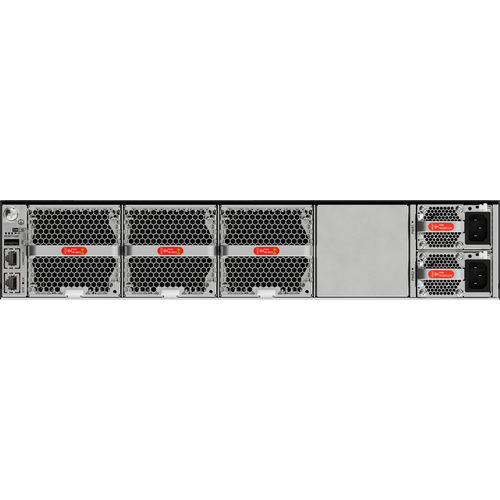

风扇模块数量

3，可插拔风扇

系统电源

2，可插拔电源

电源冗余

1+1 冗余

额定输入电压 [V]

• 交流输入：100V AC～240V AC；50/60Hz

• 高压直流输入：240V DC

• 直流输入：-48V DC～-60V DC

输入电压范围 [V]

• 交流输入：90V AC～290V AC；45Hz～65Hz

• 高压直流输入：190V DC～290V DC

• 直流输入：-38.4V DC～-72V DC

典型功耗[W]

配置 4 块 XSIC-C16H000 插卡：940W配置 4 块 XSIC-L16Q000 插卡：724W配置 4 块 XSIC-C10H000 插卡：508W配置 4 块 XSIC-D12B000 插卡：621W配置 4 块 XSIC-Y26B000 插卡：423W配置 4 块 XSIC-X26B000 插卡：366W

配置 4 块 XSIC-M26B000 插卡：560W

整机最大功耗[W]

配置 4 块 XSIC-C16H000 插卡：

– 1306W（带 2 个 2000W 交流电源模块，220V 供电）配置 4 块 XSIC-L16Q000 插卡：

– 1138W（带 2 个 1200W 交流电源模块，110V 供电）配置 4 块 XSIC-C10H000 插卡：

– 832W（带 2 个 1200W 交流电源模块，110V 供电）配置 4 块 XSIC-D12B000 插卡：

– 1078W（带 2 个 1200W 交流电源模块，110V 供电）配置 4 块 XSIC-Y26B000 插卡：

– 796W（带 2 个 1200W 交流电源模块，110V 供电）配置 4 块 XSIC-X26B000 插卡：

– 788W（带 2 个 1200W 交流电源模块，110V 供电）配置 4 块 XSIC-M26B000 插卡：

– 1023W（带 2 个 1200W 交流电源模块，110V 供电）

长期工作环境温度 [°C]

-5°C～+45°C（0m～1800m 海拔）

选配 QSFP-100G-ZR4 和 QSFP-DD-400G-LR8 光模块时工作温度为-5°C～

+40°C。

说明

• 1800m～5000m，海拔每升高 220m 最高温度规格降低 1°C。

项目

CloudEngine S6780-H4Z

设备不支持在环境温度低于 0°C 时启动。

存储温度 [°C]

-40°C～+70°C

长期工作环境相对湿度 [RH]

5%RH～95%RH，非凝露

电源口防雷 [kV]

• 配置交流电源模块：差模±6kV，共模±6kV

• 配置直流电源模块：差模±2kV，共模±4kV

风扇类型

可插拔风扇

散热方式

风冷散热，智能调速

气流走向

前进风，后出风

类别

业务特性

用户管理

支持统一用户管理

支持 802.1X、MAC、Portal、HACA 认证方式

支持基于流量和时长计费方式

支持分组分域分时授权方式

MAC

支持 MAC 地址自动学习和老化

支持最大 512K 个 MAC 条目

支持静态、动态、黑洞 MAC 表项

支持源 MAC 地址过滤

支持基于端口和 VLAN 的 MAC 地址学习限制

VLAN

支持 4K 个 VLAN

支持 Access、Trunk、Hybrid 方式

支持 default VLAN

支持 QinQ、增强型灵活 QinQ

支持 VLAN Stacking，VLAN mapping

支持基于 MAC 的动态 VLAN 分配

ARP

支持 ARP Snooping

IP 路由

支持 RIP、OSPF、ISIS、BGP 等 IPv4 动态路由协议

支持 RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议

Segment Routing

支持 SRv6 BE（L3 EVPN）

支持 BGP-EVPN

支持通过 Netconf 配置 SRv6

组播

支持 IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping

支持 PIM DM、PIM SM、PIM SSM、PIMv6

支持用户快速离开机制

支持组播流量控制

支持组播查询器

类别

业务特性

支持组播协议报文抑制功能

MPLS

支持 MPLS-LDP

支持 MPLS-L3VPN

支持 MPLS Qos

支持 MPLS TE

VXLAN

支持 VXLAN 分布式网关，集中式网关

支持 BGP-EVPN

支持通过 Netconf 配置 VXLAN

支持 VXLAN 二层交换，VXLAN 路由交换

Qos

支持基于 Layer2 协议头、Layer3 协议、Layer4 协议、802.1p 优先级等的组合流分类

支持 ACL、CAR、Remark、Schedule 等动作

支持 PQ、DRR、PQ+DRR 等队列调度方式

支持 WRED、尾丢弃等拥塞避免机制

支持流量整形

支持网络切片

Native-IP IFIT

支持直接对业务报文标记以获得丢包数量和丢包率的实时统计

支持报文双向时延统计

支持修改统计周期

环网保护

支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s）

支持 BPDU 保护、Root 保护、环路保护

支持 ERPS 以太环保护协议（G.8032）

支持智能以太保护 SEP 协议

可靠性

支持 M-LAG

支持堆叠

支持 LACP、支持跨设备聚合

支持 VRRP、BFD for VRRP

支持 BFD for BGP/IS-IS/OSPF/静态路由

支持 Eth-OAM 802.1ag

支持 Smartlink

类别

业务特性

支持 LBDT

支持 Y.1731

系统管理

支持 Console、Telnet、SSH 等终端服务

支持 SNMP v1/v2c/v3 等网络管理协议

支持通过 FTP、TFTP、SFTP 方式上载、下载文件

支持 BootROM 升级和远程在线升级

支持热补丁

支持用户操作日志

支持 OPS 开放可编程系统

支持 GVRP/LNP/VCMP 协议

支持 iPCA、NetStream、NQA、Telemetry 技术

支持 WebMaster

安全与管理

支持 NAC

支持 RADIUS 和 HWTACACS 用户登录认证

支持 MACsec

命令行分级保护，未授权用户无法侵入

支持防范 DoS 攻击、TCP 的 SYN Flood 攻击、UDP Flood 攻击、广播风暴攻击、大流量攻击

支持 IPv6 RA Guard

支持 CPU 硬件队列实现控制面协议报文分级调度和保护

支持 RMON

支持 ND snooping

无线管理（随板 AC）： WLAN 基本业务

支持 2.4G&5G 负载均衡

支持 5G 优先模式

无线管理（随板 AC）： AP 管理

支持管理的 1K AP

支持 AP 和 AC 之间为 IPv4 网络

支持 AP 黑名单

支持 AP 白名单

支持设置 AP 接入控制方式

支持 AP 设备的配置和管理

类别

业务特性

支持 AP LLDP 拓扑感知

无线管理（随板 AC）：无线用户管理

支持用户在 AC 内的漫游

支持基于 AP 的用户定位

支持 802.1X 接入认证

支持 MAC 接入认证

支持 Portal 接入认证

无线管理（随板 AC）： CAPWAP

支持 L2/L3 网络的数据直接转发模式

支持 L2/L3 网络的数据隧道转发模式

支持 CAPWAP 隧道加密

无线管理（随板 AC）：射频管理

支持 802.11a/b/g/n

支持 802.11ac wave1/wave2

支持 802.11ax

支持设置射频干扰监测和规避

支持同频、邻频、其他设备、以及终端干扰检测功能

支持 AP 上线时自动选择信道和功率

支持动态功率、信道优化

无线管理（随板 AC）： WLAN Qos

支持基于 VAP 的空口上下行流量限速

支持基于用户的空口上下行流量限速

支持 WLAN 用户 CAR 功能

互通性

VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通）

CloudEngine S6780-H 基本配置

S6780-H4Z

S6780-H4Z 主机(4 子卡槽位,不含电源)

FAN-180E-B

风机盒(B,风机盒面板侧出风)

电源

PAC1K2S12-PB

功能模块-AC&240VDC PSU-PAC1K2S12-PB-1200W 交流&240V 直流电源模块(后前风道,电源面板侧出风)

PAC2KS12-PB

功能模块-AC&240VDC PSU-PAC2KS12-PB-2000W 交流&240V 直流电源模块(后前风道,电源面板侧出风)

PAC600S12-PB

功能模块-AC PSU-PAC600S12-PB-600W 交流电源模块(后前风道,电源面板侧出风)

电源

PDC1K2S12-CE

1200W 直流电源

PDC2K2S12-PB

2200W 直流电源

100GE 以太光接口插卡

版本

XSIC-C16H000

16 个 100GE QSFP28 光接口插卡

V600R24C00 及以后版本

XSIC-C10H000

10 个 100GE QSFP28 光接口插卡

V600R24C00 及以后版本

40GE 以太光接口插卡

版本

XSIC-L16Q000

16 个 40GE QSFP 光接口插卡

V600R24C00 及以后版本

25GE 以太光接口插卡

版本

XSIC-D12B000

8 个 25GE SFP28 光接口和 4 个 400GE QSFP-DD 光接口

插卡

V600R24C00 及以后版本

XSIC-Y26B000

24 个 25GE SFP28 光接口和 2 个 100GE QSFP28 光接口

插卡

V600R24C00 及以后版本

10GE 以太光接口插卡

版本

XSIC-X26B000

24 个 10GE SFP+光接口和 2 个 100GE QSFP28 光接口

插卡

V600R24C00 及以后版本

10GE 电接口插卡

版本

XSIC-M26B000

24 个 1000M//10G BASE-T 以太网端口和 2 个 100GE QSFP28 光接口插卡

V600R24C10 及以后版本

软件

L-MLIC-S67H

S67XX-H 基本软件,每设备

N1 License

N1-S67H-M-Lic

S67 系列，基本软件,每设备

N1-S67H-M-SnS

S67 系列，基本软件软件订阅与保障年费,每设备

N1-S67H-F-Lic

N1-智简园区基础包,S67XX-H,每设备

N1-S67H-F-SnS

N1-智简园区基础包,S67XX-H 软件订阅与保障年费,每设备

N1-S67H-A-Lic

N1-智简园区高级包,S67XX-H,每设备

N1-S67H-A-SnS

N1-智简园区高级包,S67XX-H,软件订阅与保障年费,每设备

N1-S67H-FToA-Lic N1-S67H-FToA-SnS

N1-智简园区基础包升级到高级包,S67XX-H,每设备

N1-智简园区基础包升级到高级包,S67XX-H,软件订阅与保障年费,每设备
