描述
S6730-H24X4Y4C-K
02353NRD

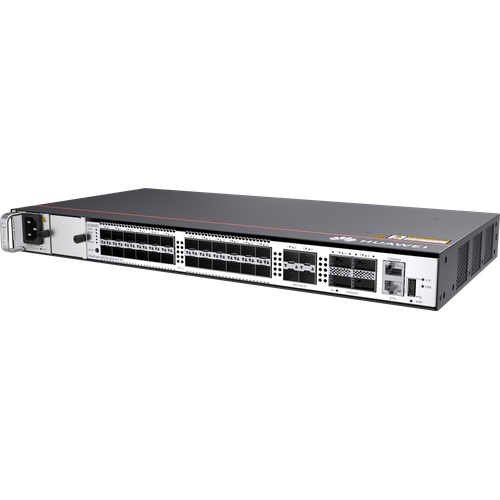

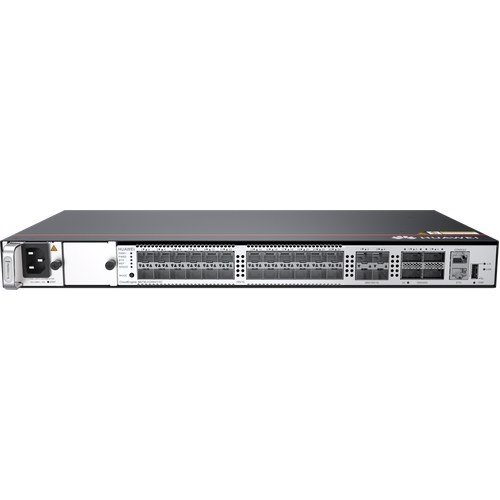

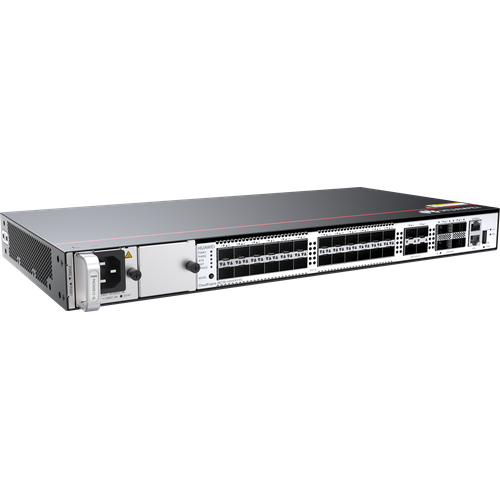

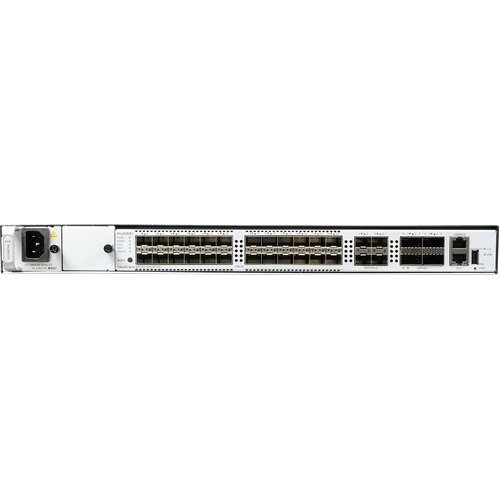

华为CloudEngine S6730-H24X4Y4C-K华为安可交换机万兆路由交换机(24个万兆SFP+,4个25GE SFP28,4个100GE QSFP28,不含电源)
产品规格
|
产品型号 |
CloudEngine S6730- H48X6C-K |
CloudEngine S6730- H24X6C-K |
CloudEngine S6730- H24X4Y4C-K |
|
固定端口 |
48 个万兆 SFP+，6 个 40/100GE QSFP28 |
24 个万兆 SFP+，6 个 40/100GE QSFP28 |
24 个万兆 SFP+，4 个 25G SFP28，4 个 100GE QSFP28 |
|
机箱尺寸（宽 x 深x 高 ） |
442.0mm×420.0mm×43.6m m |
442.0mm×420.0mm×43.6mm |
442.0mm×220.0mm×43.6mm |
|
机箱高度 （U） |
1U |
1U |
1U |
|
额定输入电压 |
|
|
|
|
输入电压范围 |
|
|
|
|
最大输入电流 |
|
|
|
|
典型功耗 |
165W |
149W |
186W |
|
最大功耗 |
291W |
254W |
253W |
|
工作温度 |
-5°C～+45°C（0m～1800m 海拔） 说明 |
||
|
产品型号 |
CloudEngine S6730- H48X6C-K |
CloudEngine S6730- H24X6C-K |
CloudEngine S6730- H24X4Y4C-K |
|
1800m～5000m，海拔每升高 220m 最高温度规格降低 1°C。 设备不支持在环境温度低于 0°C 时启动。 |
|||
|
存储温度 |
-40°C～+70°C |
||
|
常温噪声（声功率） |
<65dB(A) |
<64.5 db(A) |
|
|
电源口防雷 |
|
||
|
电源类型 |
说明 电源配置方式有单电源供电和双电源供电两种，双电源供电时，电源对主机供电为 1+1 冗余备份方式，支持在同一设备上同时配置可插拔的 AC 和DC 电源模块 |
说明 电源配置方式有单电源供电和双电源供电两种，双电源供电时，电源对主机供电为 1+1 冗余备份方式，支持在同一设备上同时配置可插拔的 AC和DC 电源模块。 |
|
|
相对湿度 |
5%－95% （无凝露） |
||
|
风扇数量 |
4 个风扇，风扇可插拔 |
内置 3 个风扇，不可插拔 |
|
|
散热方式 |
风冷散热，智能调速↵ |
||
业务特性
|
特性 |
特性描述 |
|
MAC 特性 |
遵循IEEE 802.1d 标准 支持 MAC 地址自动学习和老化支持静态、动态、黑洞 MAC 表项支持源 MAC 地址过滤 支持接口 MAC 地址学习个数限制 |
|
VLAN 特性 |
支持 4K 个VLAN 支持Guest VLAN、Voice VLANs 支持GVRP 协议 支持 MUX VLAN 功能 支持基于 MAC/协议/IP 子网/策略/端口的 VLAN 支持VLAN Mapping 功能 |
|
特性 |
特性描述 |
|
ARP 特性 |
静态ARP 动态ARP |
|
IP 路由 |
静态路由、RIP V1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略 |
|
互通性 |
VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通） LNP 链路类型协商协议（和 DTP 相似功能） VCMP VLAN 集中管理协议（和VTP 相似功能） |
|
环网保护技术 |
支持RRPP 环型拓扑和 RRPP 多实例 支持 SmartLink 树型拓朴和SmartLink 多实例，提供主备链路的毫秒级保护支持智能以太保护 SEP 协议 支持ERPS 以太环保护协议（G.8032） 支持 BFD For OSPF/ISIS/VRRP/PIM 协议 支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s）协议 支持 BPDU 保护、根保护和环回保护 |
|
MPLS |
支持 MPLS L3VPN 支持 MPLS L2VPN（VPWS/VPLS）支持 MPLS-TE 支持 MPLS QoS |
|
IPv6 特性 |
支持 ND（Neighbor Discovery）支持PMTU 支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet 支持基于源 IPv6 地址、目的IPv6 地址、四层端口、协议类型等ACL 支持 MLD v1/v2 snooping（Multicast Listener Discovery snooping） 支持子接口配置 IPv6 地址，支持VRRP6、DHCPv6、L3VPN 等 |
|
组 播 |
支持IGMP v1/v2/v3 Snooping 和快速离开机制支持VLAN 内组播转发和组播多VLAN 复制 支持捆绑端口的组播负载分担支持可控组播 支持基于端口的组播流量统计 支持IGMP v1/v2/v3、PIM-SM、PIM-DM、PIM-SSM 支持 MSDP 支持组播VPN |
|
QoS/ACL |
支持对端口入方向、出方向进行速率限制支持报文重定向 支持基于端口的流量监管，支持双速三色 CAR 功能 每端口支持 8 个队列 |
|
特性 |
特性描述 |
|
支持DRR、SP、DRR+SP 队列调度算法支持 WRED 支持报文的 802.1p 和 DSCP 优先级重新标记 支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源 MAC 地址、目的 MAC 地址、源IP 地址、目的IP 地址、TCP/UDP 协议源/目的端口号、协议、VLAN 的包过滤功能 支持基于队列限速和端口整形的功能 |
|
|
安全特性 |
支持防止DOS、ARP 攻击功能、ICMP 防攻击支持IP、MAC、端口、VLAN 的组合绑定 支持端口隔离、端口安全、Sticky MAC 支持 MFF 支持IEEE 802.1X 认证，支持单端口最大用户数限制 支持 AAA 认证，支持 Radius、HWTACACS 等多种方式支持NAC 功能 支持 SSH V2.0 支持HTTPS 支持 CPU 保护功能支持黑名单和白名单 支持对ND、DHCPv6、MLD 等 IPv6 协议报文进行攻击溯源和惩罚支持IPSec 对管理报文加密 支持加密通信分析（ECA） 支持威胁诱捕技术（Deception）支持 MACSec |
|
可靠性 |
支持LACP 支持E-Trunk 支持以太网OAM 802.3ah 和 802.1ag 支持ITU-Y.1731 支持DLDP 支持LLDP 支持 BFD for BGP/IS-IS/OSPF/静态路由等 支持硬件 BFD 和OAM |
|
VXLAN |
支持VXLAN 功能，支持VXLAN 二层网关、三层网关，支持 BGP EVPN，实现自动建立隧道支持通过Netconf/YANG 进行配置 |
|
超级虚拟交换网 （SVF） |
支持作为Parent 将下联交换机、AP 纵向虚拟为一台设备管理支持 2 层 Client 架构 支持 AS 独立配置模式，Parent 设备上可以配置模板不支持的业务 |
|
特性 |
特性描述 |
|
|
支持与第三方厂商混合组网管理 |
||
|
iPCA 质量感知 |
支持直接对业务报文标记以获得丢包数量和丢包率的实时统计支持网络级和设备级丢包数量和丢包率统计 |
|
|
管理和维护 |
支持云管理 支持虚拟电缆检测（Virtual Cable Test）支持 SNMPv1/v2c/v3 支持 RMON 支持网管系统、支持 WEB 网管特性支持系统日志、分级告警 支持NetStream 支持 Telemetry |
|
|
无线管理 （随板 AC） |
WLAN 基本业务 |
支持 Mesh 组网 支持随板 AC 间 N+N 冷备支持堆叠方式随板 AC 热备 |
|
支持 WLAN 终端定位 |
||
|
支持干扰源定位功能 |
||
|
支持频谱分析功能 |
||
|
支持 2.4G&5G 负载均衡 |
||
|
支持 5G 优先模式 |
||
|
AP 管理 |
支持 AP 和 AC 之间为IPv4 网络 |
|
|
支持 AP 黑名单 |
||
|
支持 AP 白名单 |
||
|
支持设置 AP 接入控制方式 |
||
|
支持 AP 设备的配置和管理 |
||
|
支持 AP 节能 |
||
|
支持AP LLDP 拓扑感知 |
||
|
AP 支持有线口流量调整优先级 |
||
|
AP 要支持有线口限速功能 |
||
|
无线用户管理 |
支持用户在 AC 内的漫游支持基于 AP 的用户定位 |
|
|
支持用户在 AC 间漫游 |
||
|
支持 802.1X 接入认证 |
||
|
支持Portal 接入认证 |
||
|
支持 MAC 接入认证 |
||
|
CAPWA |
支持L2/L3 网络的数据直接转发模式 |
|
|
特性 |
特性描述 |
|
|
P |
支持L2/L3 网络的数据隧道转发模式 支持 CAPWAP 隧道双链路负载均衡支持 CAPWAP 隧道加密 |
|
|
射频管理 |
支持 802.11a/b/g/n 支持 802.11ac 支持 802.11ax 支持设置射频干扰监测和规避 支持同频、邻频、其他设备、以及终端干扰检测功能支持 AP 上线时自动选择信道和功率 支持动态功率、信道优化 |
|
|
WLAN QoS |
支持用户无线优先级到有线优先级的映射 支持用户无线优先级到 CAPWAP 隧道优先级的映射支持基于VAP 的空口上下行流量限速 支持基于用户的空口上下行流量限速支持基于 SSID 的 CAR 功能 支持 WLAN 用户 CAR 功能 |
|
订购信息
华为 CloudEngine S6730-H-K 系列交换机及配件选购一览表：
|
产品型号 |
产品描述 |
|
CloudEngine S6730- H48X6C-K |
CloudEngine S6730-H48X6C-K（48 个万兆 SFP+,6 个 40GE QSFP28，可选 license 升级到 6 个 100GE QSFP28,不含电源） |
|
CloudEngine S6730- H24X6C-K |
CloudEngine S6730-H24X6C-K（24 个万兆 SFP+,6 个 40GE QSFP28，可选 license 升级到 6 个 100GE QSFP28,不含电源） |
|
CloudEngine S6730- H24X4Y4C-K |
CloudEngine S6730-H24X4Y4C-K (24 个万兆 SFP+,4 个 25GE SFP28,4 个 100GE QSFP28, 不含电源) |
|
PAC-600S12-CB |
600W 交流电源模块（配套 S6730-H48X6C-K/S6730-H24X6C-K 系列款型） |
|
PDC1000S12-DB |
1000W 直流电源模块（配套 S6730-H48X6C-K/S6730-H24X6C-K 系列款型） |
|
PAC300S12-CL |
300W 交流电源模块（配套 S6730-H24X4Y4C-K 系列款型） |
|
PDC260S12-DL |
260W 直流电源模块（配套 S6730-H24X4Y4C-K 系列款型） |
|
FAN-031A-B |
风机盒 |
|
产品型号 |
产品描述 |
|
L-100GEUPG-S67H |
CloudEngine S6730-H 系列，40GE 升级到 100GE RTU License ，每设备 |
|
L-VxLAN-S67 |
S67 系列，VxLAN 软件授权 License，每设备 |
|
L-512AP-S67 |
S67 系列，无线接入控制器 AP 资源授权-512AP |
|
L-64AP-S67 |
S67 系列，无线接入控制器AP 资源授权-64AP |
|
L-32AP-S67 |
S67 系列，无线接入控制器 AP 资源授权-32AP |
|
L-1AP-S67 |
S67 系列，无线接入控制器 AP 资源授权-1AP |
|
N1-S67H-K-M-Lic |
S67XX-H-K 基本软件,每设备 |
|
N1-S67H-K-M-SnS1Y |
S67XX-H-K 基本软件软件订阅与保障年费,每设备,1 年 |
|
N1-S67H-K-F-Lic |
N1-智简园区基础包,S67XX-H-K,每设备 |
|
N1-S67H-K-F-SnS1Y |
N1-智简园区基础包,S67XX-H-K 软件订阅与保障年费,每设备,1 年 |
|
N1-S67H-K-A-Lic |
N1-智简园区高级包,S67XX-H-K,每设备 |
|
N1-S67H-K-A-SnS1Y |
N1-智简园区高级包,S67XX-H-K,软件订阅与保障年费,每设备,1 年 |
|
N1-S67H-K-FToA-Lic |
N1-智简园区基础包升级到高级包,S67XX-H-K,每设备 |
|
N1-S67H-K-FToA-SnS1Y |
N1-智简园区基础包升级到高级包,S67XX-H-K,软件订阅与保障年费,每设备,1 年 |
