描述
S6730-H24X6C-V2
02354HHV

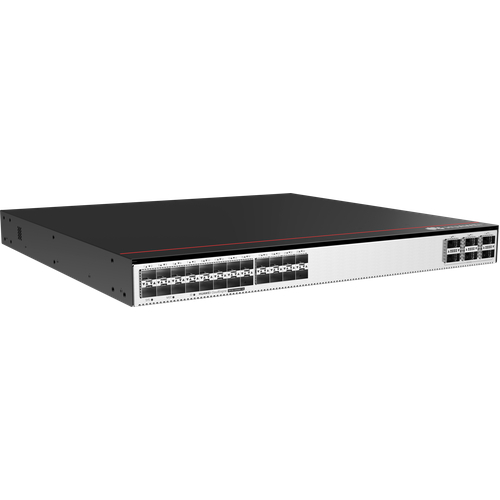

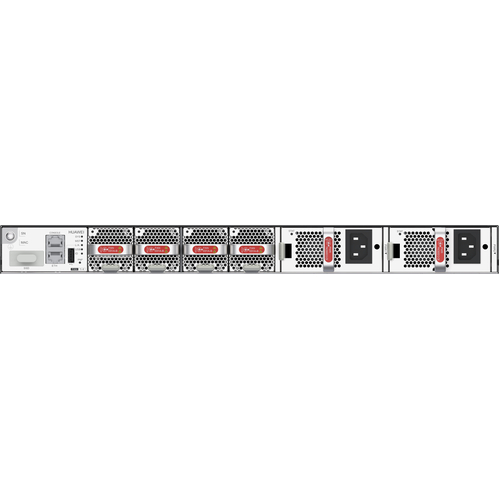

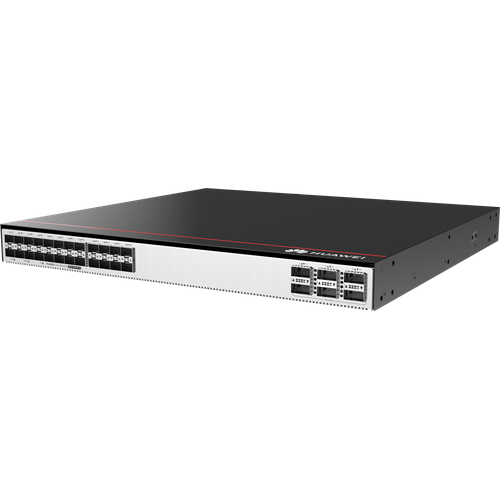

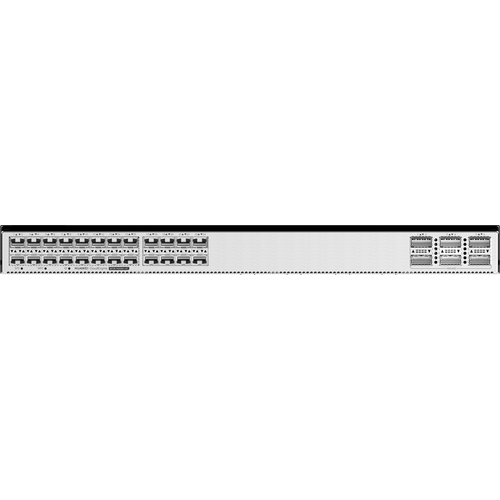

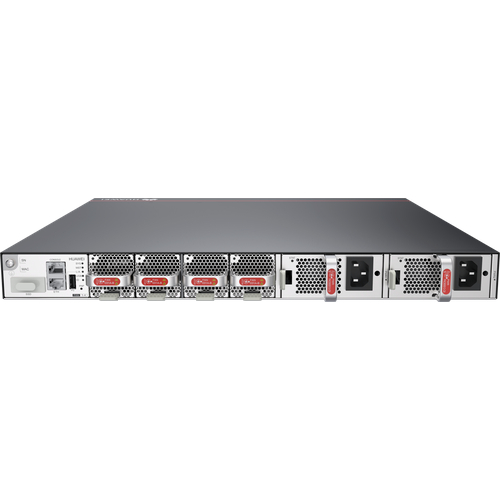

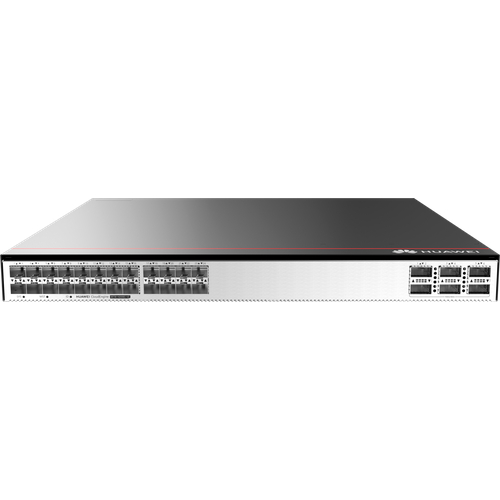

华为CloudEngine S6730-H24X6C-V2全万兆交换机(24个万兆SFP+,6个40GE QSFP28，可选license升级到6个100GE QSFP28,不含电源)
产品规格
|
产品型号 |
CloudEngine S6730-H48X6C-V2 |
CloudEngine S6730-H24X6C-V2 |
CloudEngine S6730-H48X6CZ- V2 |
CloudEngine S6730-H28X6CZ- V2 |
|
固定端口 |
48 个万兆 SFP+，6 个 40/100GE QSFP28 |
24 个万兆 SFP+，6 个 40/100GE QSFP28 |
48 个万兆 SFP+，6 个 40/100GE QSFP28 |
28 个万兆 SFP+，6 个 40/100GE QSFP28 |
|
扩展插槽 |
– |
– |
1 个子卡插槽
|
|
|
产品型号 |
CloudEngine S6730-H48X6C-V2 |
CloudEngine S6730-H24X6C-V2 |
CloudEngine S6730-H48X6CZ- V2 |
CloudEngine S6730-H28X6CZ- V2 |
备注：HSIC-X08S000 可通过命令行切换成 4 个 10/25GE 光接口卡 |
||||
|
机箱尺寸（宽 x 深 x 高 ） |
442.0mm×420.0mm× 43.6mm |
442.0mm×420.0mm× 43.6mm |
442.0mm×420.0mm× 43.6mm |
442.0mm×420.0mm× 43.6mm |
|
机箱高度（U） |
1U |
1U |
1U |
1U |
|
机箱重量 |
9.2 Kg |
8.9 Kg |
7.48 Kg |
7.06 Kg |
|
电源类型 |
|
|
|
|
|
额定电压 |
|
|
||
|
输入范围 |
|
|
||
|
最大电流 |
|
|
||
|
典型功耗 |
165W |
149W |
234W |
203W |
|
最大功耗 |
291W |
254W |
327W |
263W |
|
常温噪声（声功率） |
<65dB(A) |
<65dB(A) |
<53.4dB(A) |
<53.4dB(A) |
|
工作温度 |
-5°C～+45°C |
-5°C～+45°C |
||
|
存储温度 |
-40°C～+70°C |
-40°C～+70°C |
||
|
相对湿度 |
5%－95% （无凝露） |
5%－95% （无凝露） |
5%－95% （无凝露） |
5%－95% （无凝露） |
|
电源口防雷 |
|
|
||
|
产品型号 |
CloudEngine S6730-H48X6C-V2 |
CloudEngine S6730-H24X6C-V2 |
CloudEngine S6730-H48X6CZ- V2 |
CloudEngine S6730-H28X6CZ- V2 |
|
散热方式 |
4 个可插拔风扇，风冷散热，智能调速↵ |
3 个可插拔风扇，风冷散热，智能调速↵ |
||
业务特性
|
类别 |
业务特性 |
|
用户管理 |
支持统一用户管理 |
|
支持 802.1X、MAC 认证方式 |
|
|
支持基于流量和时长计费方式 |
|
|
支持分组分域分时授权方式 |
|
|
MAC |
支持 MAC 地址自动学习和老化 |
|
支持最大 384K 个 MAC 条目 |
|
|
支持静态、动态、黑洞 MAC 表项 |
|
|
支持源 MAC 地址过滤 |
|
|
支持基于端口和 VLAN 的 MAC 地址学习限制 |
|
|
VLAN |
支持 4K 个 VLAN |
|
支持 Access、Trunk、Hybrid 方式 |
|
|
支持 default VLAN |
|
|
支持 QinQ、增强型灵活 QinQ |
|
|
支持 VLAN Stacking |
|
|
支持基于 MAC 的动态 VLAN 分配 |
|
|
ARP |
支持 ARP Snooping |
|
IP 路由 |
支持 RIP、OSPF、ISIS、BGP 等 IPv4 动态路由协议 |
|
支持 RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议 |
|
|
Segment Routing |
支持 SRv6 BE（L3 EVPN） |
|
支持 BGP-EVPN |
|
|
支持通过 Netconf 配置 SRv6 |
|
|
组播 |
支持 IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping |
|
支持 PIM DM、PIM SM、PIM SSM |
|
类别 |
业务特性 |
|
支持用户快速离开机制 |
|
|
支持组播流量控制 |
|
|
支持组播查询器 |
|
|
支持组播协议报文抑制功能 |
|
|
MPLS |
支持 MPLS-LDP |
|
支持 MPLS-L3VPN |
|
|
支持 MPLS Qos |
|
|
VXLAN |
支持 VXLAN 分布式网关，集中式网关 |
|
支持 BGP-EVPN |
|
|
支持通过 Netconf 配置 VXLAN |
|
|
支持 VXLAN 二层交换，VXLAN 路由交换 |
|
|
Qos |
支持基于 Layer2 协议头、Layer3 协议、Layer4 协议、802.1p 优先级等的组合流分类 |
|
支持 ACL、CAR、Remark、Schedule 等动作 |
|
|
支持 PQ、DRR、PQ+DRR 等队列调度方式 |
|
|
支持 WRED、尾丢弃等拥塞避免机制 |
|
|
支持流量整形 |
|
|
支持网络切片 |
|
|
Native-IP IFIT |
支持直接对业务报文标记以获得丢包数量和丢包率的实时统计 |
|
支持报文双向时延统计 |
|
|
支持修改统计周期 |
|
|
环网保护 |
支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s） |
|
支持 BPDU 保护、Root 保护、环路保护 |
|
|
支持 ERPS 以太环保护协议（G.8032） |
|
|
可靠性 |
支持 M-LAG |
|
支持堆叠 |
|
|
支持 LACP、支持跨设备聚合 |
|
|
支持 VRRP、BFD for VRRP |
|
|
支持 BFD for BGP/IS-IS/OSPF/静态路由 |
|
|
支持 Eth-OAM 802.1ag |
|
类别 |
业务特性 |
|
支持 Smartlink |
|
|
系统管理 |
支持 Console、Telnet、SSH 等终端服务 |
|
支持 SNMP v1/v2c/v3 等网络管理协议 |
|
|
支持通过 FTP、TFTP、SFTP 方式上载、下载文件 |
|
|
支持 BootROM 升级和远程在线升级 |
|
|
支持热补丁 |
|
|
支持用户操作日志 |
|
|
支持 OPS 开放可编程系统 |
|
|
支持流遥感（Telemetry）技术 |
|
|
安全与管理 |
支持 NAC |
|
支持 RADIUS 和 HWTACACS 用户登录认证 |
|
|
支持 MACsec（S6730-H48X6CZ 和 S6730-H28X6CZ） |
|
|
命令行分级保护，未授权用户无法侵入 |
|
|
支持防范 DoS 攻击、TCP 的 SYN Flood 攻击、UDP Flood 攻击、广播风暴攻击、大流量攻击 |
|
|
支持 IPv6 RA Guard |
|
|
支持 CPU 硬件队列实现控制面协议报文分级调度和保护 |
|
|
支持 RMON |
|
|
无线管理（随板 AC）： WLAN 基本业务 |
支持集群方式随板 AC 热备 |
|
支持 2.4G&5G 负载均衡 |
|
|
支持 5G 优先模式 |
|
|
无线管理（随板 AC）： AP 管理 |
管理的 AP 总量：最大支持 1K |
|
支持 AP 和 AC 之间为 IPv4 网络 |
|
|
支持 AP 黑名单 |
|
|
支持 AP 白名单 |
|
|
支持设置 AP 接入控制方式 |
|
|
支持 AP 设备的配置和管理 |
|
|
支持 AP LLDP 拓扑感知 |
|
|
无线管理（随板 AC）：无线用户管理 |
支持用户在 AC 内的漫游 |
|
支持基于 AP 的用户定位 |
|
类别 |
业务特性 |
|
支持 802.1X 接入认证 |
|
|
支持 MAC 接入认证 |
|
|
支持 Portal 接入认证 |
|
|
无线管理（随板 AC）： CAPWAP |
支持 L2/L3 网络的数据直接转发模式 |
|
支持 L2/L3 网络的数据隧道转发模式 |
|
|
支持 CAPWAP 隧道加密 |
|
|
无线管理（随板 AC）：射频管理 |
支持 802.11a/b/g/n |
|
支持 802.11ac wave1/wave2 |
|
|
支持 802.11ax |
|
|
支持设置射频干扰监测和规避 |
|
|
支持同频、邻频、其他设备、以及终端干扰检测功能 |
|
|
支持 AP 上线时自动选择信道和功率 |
|
|
支持动态功率、信道优化 |
|
|
无线管理（随板 AC）： WLAN Qos |
支持基于 VAP 的空口上下行流量限速 |
|
支持基于用户的空口上下行流量限速 |
|
|
支持 WLAN 用户 CAR 功能 |
产品规格
|
产品型号 |
CloudEngine S6730-H48Y6C-V2 |
|
固定端口 |
48 个 25G SFP28，6 个 100GE QSFP28 |
|
机箱尺寸（宽 x 深 x 高） |
442.0mm×420.0mm×43.6mm |
|
机箱高度（U） |
1U |
|
额定输入电压 |
|
|
输入电压范围 |
|
|
最大输入电流 |
|
|
典型功耗 |
226 W |
|
最大功耗 |
384 W |
|
工作温度 |
|
|
存储温度 |
-40°C～+70°C |
|
常温噪声（声功率） |
小于 67 dB(A) |
|
电源口防雷 |
|
|
电源类型 |
说明 电源配置方式有单电源供电和双电源供电两种，双电源供电时，电源对主机供电为 1+1 冗余备份方式，支持在同一设备上同时配置可插拔的 AC 和 DC 电源模块。 |
|
相对湿度 |
5%－95% （无凝露） |
|
风扇数量 |
内置 4 个风扇，可插拔 |
|
散热方式 |
风冷散热，智能调速↵ |
业务特性
|
类别 |
业务特性 |
|
用户管理 |
支持统一用户管理 |
|
支持 802.1X、MAC 认证方式 |
|
|
支持基于流量和时长计费方式 |
|
|
支持分组分域分时授权方式 |
|
|
MAC |
支持 MAC 地址自动学习和老化 |
|
支持最大 384K 个 MAC 条目 |
|
|
支持静态、动态、黑洞 MAC 表项 |
|
|
支持源 MAC 地址过滤 |
|
|
支持基于端口和 VLAN 的 MAC 地址学习限制 |
|
|
VLAN |
支持 4K 个 VLAN |
|
支持 Access、Trunk、Hybrid 方式 |
|
|
支持 default VLAN |
|
|
支持 QinQ、增强型灵活 QinQ |
|
|
支持 VLAN Stacking |
|
|
支持基于 MAC 的动态 VLAN 分配 |
|
|
ARP |
支持 ARP Snooping |
|
IP 路由 |
支持 RIP、OSPF、ISIS、BGP 等 IPv4 动态路由协议 |
|
支持 RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议 |
|
|
Segment Routing |
支持 SRv6 BE（L3 EVPN） |
|
支持 BGP-EVPN |
|
|
支持通过 Netconf 配置 SRv6 |
|
|
组播 |
支持 IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping |
|
支持 PIM DM、PIM SM、PIM SSM |
|
|
支持用户快速离开机制 |
|
|
支持组播流量控制 |
|
|
支持组播查询器 |
|
|
支持组播协议报文抑制功能 |
|
类别 |
业务特性 |
|
MPLS |
支持 MPLS-LDP |
|
支持 MPLS-L3VPN |
|
|
支持 MPLS Qos |
|
|
VXLAN |
支持 VXLAN 分布式网关，集中式网关 |
|
支持 BGP-EVPN |
|
|
Qos |
支持基于 Layer2 协议头、Layer3 协议、Layer4 协议、802.1p 优先级等的组合流分类 |
|
支持 ACL、CAR、Remark、Schedule 等动作 |
|
|
支持 PQ、DRR、PQ+DRR 等队列调度方式 |
|
|
支持 WRED、尾丢弃等拥塞避免机制 |
|
|
支持流量整形 |
|
|
支持网络切片 |
|
|
Native-IP IFIT |
支持直接对业务报文标记以获得丢包数量和丢包率的实时统计 |
|
支持报文双向时延统计 |
|
|
支持修改统计周期 |
|
|
环网保护 |
支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s） |
|
支持 BPDU 保护、Root 保护、环路保护 |
|
|
支持 ERPS 以太环保护协议（G.8032） |
|
|
可靠性 |
支持 M-LAG |
|
支持堆叠 |
|
|
支持 LACP、支持跨设备聚合 |
|
|
支持 VRRP、BFD for VRRP |
|
|
支持 BFD for BGP/IS-IS/OSPF/静态路由 |
|
|
支持 Eth-OAM 802.1ag |
|
|
支持 Smartlink |
|
|
系统管理 |
支持 Console、Telnet、SSH 等终端服务 |
|
支持 SNMP v1/v2c/v3 等网络管理协议 |
|
|
支持通过 FTP、TFTP、SFTP 方式上载、下载文件 |
|
|
支持 BootROM 升级和远程在线升级 |
|
|
支持热补丁 |
|
类别 |
业务特性 |
|
支持用户操作日志 |
|
|
支持 OPS 开放可编程系统 |
|
|
支持流遥感（Telemetry）技术 |
|
|
支持 WebMaster 管理 |
|
|
安全与管理 |
支持 NAC |
|
支持 RADIUS 和 HWTACACS 用户登录认证 |
|
|
命令行分级保护，未授权用户无法侵入 |
|
|
支持防范 DoS 攻击、TCP 的 SYN Flood 攻击、UDP Flood 攻击、广播风暴攻击、大流量攻击 |
|
|
支持 IPv6 RA Guard |
|
|
支持 CPU 硬件队列实现控制面协议报文分级调度和保护 |
|
|
支持 RMON |
|
|
无线管理（随板 AC）： WLAN 基本业务 |
支持集群方式随板 AC 热备 |
|
支持 2.4G&5G 负载均衡 |
|
|
支持 5G 优先模式 |
|
|
无线管理（随板 AC）： AP 管理 |
管理的 AP 总量：最大支持 1K |
|
支持 AP 和 AC 之间为 IPv4 网络 |
|
|
支持 AP 黑名单 |
|
|
支持 AP 白名单 |
|
|
支持设置 AP 接入控制方式 |
|
|
支持 AP 设备的配置和管理 |
|
|
支持 AP LLDP 拓扑感知 |
|
|
无线管理（随板 AC）：无线用户管理 |
支持用户在 AC 内的漫游 |
|
支持基于 AP 的用户定位 |
|
|
支持 802.1X 接入认证 |
|
|
支持 MAC 接入认证 |
|
|
支持 Portal 接入认证 |
|
|
无线管理（随板 AC）： CAPWAP |
支持 L2/L3 网络的数据直接转发模式 |
|
支持 L2/L3 网络的数据隧道转发模式 |
|
|
支持 CAPWAP 隧道加密 |
|
类别 |
业务特性 |
|
无线管理（随板 AC）：射频管理 |
支持 802.11a/b/g/n |
|
支持 802.11ac wave1/wave2 |
|
|
支持 802.11ax |
|
|
支持设置射频干扰监测和规避 |
|
|
支持同频、邻频、其他设备、以及终端干扰检测功能 |
|
|
支持 AP 上线时自动选择信道和功率 |
|
|
支持动态功率、信道优化 |
|
|
无线管理（随板 AC）： WLAN Qos |
支持基于 VAP 的空口上下行流量限速 |
|
支持基于用户的空口上下行流量限速 |
|
|
支持 WLAN 用户 CAR 功能 |
订购信息
华为 CloudEngine S6730-H-V2 系列交换机及配件选购一览表：
|
产品型号 |
产品描述 |
|
CloudEngine S6730- H48Y6C-V2 |
CloudEngine S6730-H48Y6C-V2(48 个 25GE SFP28,6 个 100GE QSFP28,不含电源) |
|
PAC600S12-CB |
600W 交流电源模块 |
|
PAC600S12-EB |
600W 交流电源模块 |
|
PAC600S12-DB |
600W 交流电源模块 |
|
PDC1000S12-DB |
1000W 直流电源模块 |
|
L-MLIC-S67H |
S67XX-H 基本软件,每设备 |
|
N1-S67H-M-Lic |
S67 系列，基本软件,每设备 |
|
N1-S67H-M-SnS |
S67 系列，基本软件软件订阅与保障年费,每设备 |
|
N1-S67H-F-Lic |
N1-智简园区基础包,S67XX-H,每设备 |
|
N1-S67H-F-SnS |
N1-智简园区基础包,S67XX-H 软件订阅与保障年费,每设备 |
|
产品型号 |
产品描述 |
|
N1-S67H-A-Lic |
N1-智简园区高级包,S67XX-H,每设备 |
|
N1-S67H-A-SnS |
N1-智简园区高级包,S67XX-H,软件订阅与保障年费,每设备 |
|
N1-S67H-FToA-Lic |
N1-智简园区基础包升级到高级包,S67XX-H,每设备 |
|
N1-S67H-FToA-SnS |
N1-智简园区基础包升级到高级包,S67XX-H,软件订阅与保障年费,每设备 |
订购信息
华为 CloudEngine S6730-H-V2 系列交换机及配件选购一览表：
|
产品型号 |
产品描述 |
|
CloudEngine S6730- H48X6CZ-V2 |
CloudEngine S6730-H48X6C-V2 组合配置(48 个 10GE SFP+,6 个 100GE QSFP28,含 license, 单子卡槽位,不含电源) |
|
CloudEngine S6730- H48X6CZ-V2 |
CloudEngine S6730-H48X6C-V2(48 个 10GE SFP+,6 个 40GE QSFP,可选 license 升级到 6 个 100GE QSFP28,单子卡槽位,不含电源) |
|
CloudEngine S6730- H28X6CZ-V2 |
CloudEngine S6730-H28X6CZ-V2 组合配置(28 个 10GE SFP+,6 个 100GE QSFP28,含 license,单子卡槽位,不含电源) |
|
CloudEngine S6730- H28X6CZ-V2 |
CloudEngine S6730-H28X6CZ-V2(28 个 10GE SFP+,6 个 40GE QSFP28,可选 license 升级到 6 个 100GE QSFP28,单子卡槽位,不含电源) |
|
CloudEngine S6730- H48X6C-V2 |
CloudEngine S6730-H48X6C-V2(48 个万兆 SFP+,6 个 40GE QSFP28,可选 license 升级到 6 个 100GE QSFP28,不含电源) |
|
CloudEngine S6730- H24X6C-V2 |
CloudEngine S6730-H24X6C-V2(24 个万兆 SFP+,6 个 40GE QSFP28,可选 license 升级到 6 个 100GE QSFP28,不含电源) |
|
产品型号 |
产品描述 |
|
PAC600S12-CB |
600W 交流电源模块（配套 S6730-H48X6C-V2/S6730-H24X6C-V2 系列款型） |
|
PAC600S12-EB |
600W 交流电源模块（配套 S6730-H48X6C-V2/S6730-H24X6C-V2 系列款型） |
|
PAC600S12-DB |
600W 交流电源模块（配套 S6730-H48X6C-V2/S6730-H24X6C-V2 系列款型） |
|
PDC1000S12-DB |
1000W 直流电源模块（配套 S6730-H48X6C-V2/S6730-H24X6C-V2 系列款型） |
|
PAC600S12-PB |
600W 交流电源模块（配套 S6730-H48X6CZ-V2/S6730-H28X6CZ-V2 系列款型） |
|
PAC1K2S12-PB |
1200W 交流电源模块（配套 S6730-H48X6CZ-V2/S6730-H28X6CZ-V2 系列款型） |
|
PDC1K2S12-CE |
1200W 直流电源模块（配套 S6730-H48X6CZ-V2/S6730-H28X6CZ-V2 系列款型） |
|
L-100GEUPG-S67H |
S67XX-H 系列,40GE 升级到 100GE RTU License ,每设备 |
|
L-MLIC-S67H |
S67XX-H 基本软件,每设备 |
|
N1-S67H-M-Lic |
S67 系列，基本软件,每设备 |
|
N1-S67H-M-SnS |
S67 系列，基本软件软件订阅与保障年费,每设备 |
|
N1-S67H-F-Lic |
N1-智简园区基础包,S67XX-H,每设备 |
|
N1-S67H-F-SnS |
N1-智简园区基础包,S67XX-H 软件订阅与保障年费,每设备 |
|
N1-S67H-A-Lic |
N1-智简园区高级包,S67XX-H,每设备 |
|
N1-S67H-A-SnS |
N1-智简园区高级包,S67XX-H,软件订阅与保障年费,每设备 |
|
N1-S67H-FToA-Lic |
N1-智简园区基础包升级到高级包,S67XX-H,每设备 |
|
N1-S67H-FToA-SnS |
N1-智简园区基础包升级到高级包,S67XX-H,软件订阅与保障年费,每设备 |
