产品型号

CloudEngine S6730-H6FX4Y2CZ-V2

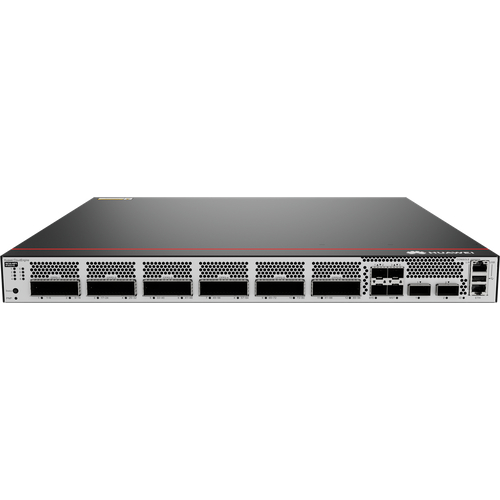

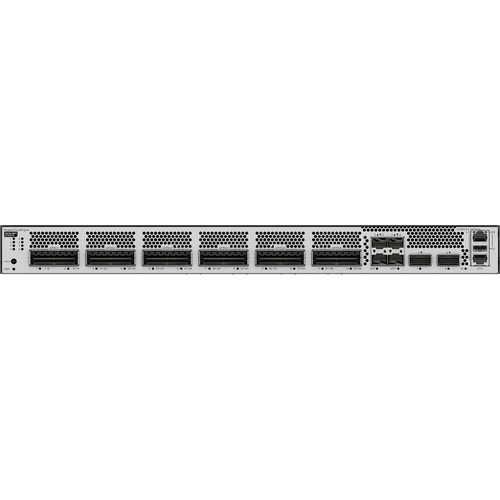

固定端口

6 个 CFP2 PEN 中心端口(单个 CFP2 PEN 端口支持 16 个万兆 SFP+通道)，4 个

25GE SFP28 端口，2 个 100GE QSFP28 端口

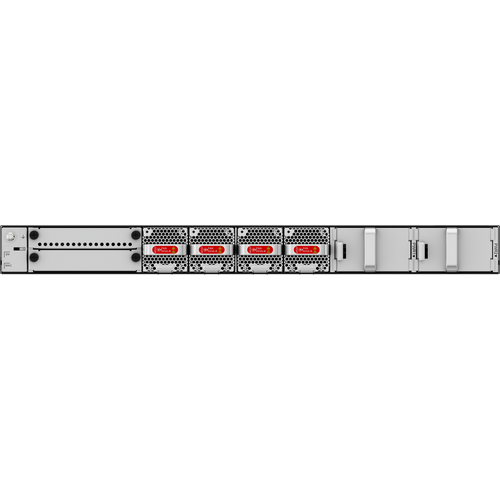

扩展插槽

预留 2 个扩展插槽，当前卡槽一支持

• 8*1/10GE 光接口插卡（HSIC-X08S000）

• 8*1/10/25GE 光接口插卡（HSIC-Y08S000）

备注：HSIC-X08S000 可通过命令行切换成 4 个 10/25GE 光接口卡

机箱尺寸（宽 x 深 x 高 ）

442.0mm×420.0mm×43.6mm

机箱高度（U）

1U

机箱重量（含包材）

9.38 Kg

电源类型

• 400W DC 电源

• 600W AC 电源

产品型号

CloudEngine S6730-H6FX4Y2CZ-V2

• 1200W AC 电源

• 1200W DC 电源

额定电压

• 交流输入：100V AC～240V AC；50/60Hz

• 高压直流输入：240V DC

• 直流输入：-48V DC～ -60V DC

输入范围

• 交流输入：90V AC～290V AC；45Hz～65Hz

• 高压直流输入：190V DC～290V DC

• 直流输入：-38.4V DC～-72V DC

最大电流

电流规格与使用的可插拔电源模块相关，详细见可插拔电源模块。

典型功耗

234W

最大功耗

281W

常温噪声（声功率）

53.5dB(A)

常温噪声（声压）

50.5dB(A)

工作温度

-5°C～+45°C

存储温度

-40°C～+70°C

相对湿度

5%－95% （无凝露）

电源口防雷

• AC 电源口：差模±6kV，共模±6kV

• DC 电源口：差模±2kV，共模±4kV

散热方式

风冷散热，智能调速↵

类别

业务特性

用户管理

支持统一用户管理

支持 802.1X、Portal、MAC 认证方式

支持基于流量和时长计费方式

支持分组分域分时授权方式

MAC

支持 MAC 地址自动学习和老化

支持最大 384K 个 MAC 条目

支持静态、动态、黑洞 MAC 表项

类别

业务特性

支持源 MAC 地址过滤

支持基于端口和 VLAN 的 MAC 地址学习限制

VLAN

支持 4K 个 VLAN

支持 Access、Trunk、Hybrid 方式

支持 default VLAN

支持 QinQ、增强型灵活 QinQ

支持 VLAN Stacking，VLAN mapping

支持基于 MAC 的动态 VLAN 分配

支持 LNP、VCMP、GVRP 协议

ARP

支持 ARP Snooping

IP 路由

支持 RIP、OSPF、ISIS、BGP 等 IPv4 动态路由协议

支持 RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议

Segment Routing

支持 SRv6 BE（L3 EVPN）

支持 BGP-EVPN

支持通过 Netconf 配置 SRv6

组播

支持 IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping

支持 PIM DM、PIM SM、PIM SSM

支持用户快速离开机制

支持组播流量控制

支持组播查询器

支持组播协议报文抑制功能

MPLS

支持 MPLS-LDP

支持 MPLS-L3VPN

支持 MPLS Qos

支持 MPLS TE

VXLAN

支持 VXLAN 分布式网关，集中式网关

支持 BGP-EVPN

支持通过 Netconf 配置 VXLAN

支持 VXLAN 二层交换，VXLAN 路由交换

类别

业务特性

Qos

支持基于 Layer2 协议头、Layer3 协议、Layer4 协议、802.1p 优先级等的组合流分类

支持 ACL、CAR、Remark、Schedule 等动作

支持 PQ、DRR、PQ+DRR 等队列调度方式

支持 WRED、尾丢弃等拥塞避免机制

支持流量整形

支持网络切片

Native-IP IFIT

支持直接对业务报文标记以获得丢包数量和丢包率的实时统计

支持报文双向时延统计

支持修改统计周期

环网保护

支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s）

支持 BPDU 保护、Root 保护、环路保护

支持 ERPS 以太环保护协议（G.8032）

可靠性

支持 M-LAG

支持堆叠和堆叠平滑升级

支持 LACP、支持跨设备聚合

支持 VRRP、BFD for VRRP

支持 BFD for BGP/IS-IS/OSPF/静态路由

支持 Eth-OAM 802.1ag

支持 Smartlink

系统管理

支持 Console、Telnet、SSH 等终端服务

支持 SNMP v1/v2c/v3 等网络管理协议

支持通过 FTP、TFTP、SFTP 方式上载、下载文件

支持 BootROM 升级和远程在线升级

支持热补丁

支持用户操作日志

支持 OPS 开放可编程系统

支持流遥感（Telemetry）技术

安全与管理

支持 NAC

支持 802.1X/Portal/MAC 接入认证

类别

业务特性

支持 RADIUS 和 HWTACACS 用户登录认证

命令行分级保护，未授权用户无法侵入

支持防范 DoS 攻击、TCP 的 SYN Flood 攻击、UDP Flood 攻击、广播风暴攻击、大流量攻击

支持 IPv6 RA Guard

支持 CPU 硬件队列实现控制面协议报文分级调度和保护

支持 RMON

WLAN 基本业务

支持 Mesh 组网

支持随板 AC 间 N+N 冷备

支持集群方式随板 AC 热备

支持 WLAN 终端定位

支持干扰源定位功能

支持频谱分析功能

支持 2.4G&5G 负载均衡

支持 5G 优先模式

AP 管理

支持 AP 和 AC 之间为 IPv4 网络

支持 AP 黑名单

支持 AP 白名单

支持设置 AP 接入控制方式

支持 AP 设备的配置和管理

支持 AP 节能

支持 AP LLDP 拓扑感知

AP 支持有线口流量调整优先级

AP 要支持有线口限速功能

无线用户管理

支持用户在 AC 内的漫游

支持基于 AP 的用户定位

支持用户在 AC 间漫游

支持 802.1X 接入认证

支持 Portal 接入认证

支持 MAC 接入认证

类别

业务特性

CAPWAP

支持 L2/L3 网络的数据直接转发模式

支持 L2/L3 网络的数据隧道转发模式

支持 CAPWAP 隧道双链路负载均衡

支持 CAPWAP 隧道加密

射频管理

支持 802.11a/b/g/n

支持 802.11ac wave1/wave2

支持 802.11ax

支持设置射频干扰监测和规避

支持同频、邻频、其他设备、以及终端干扰检测功能

支持 AP 上线时自动选择信道和功率

支持动态功率、信道优化

WLAN QoS

支持用户无线优先级到有线优先级的映射

支持用户无线优先级到 CAPWAP 隧道优先级的映射

支持基于 VAP 的空口上下行流量限速

支持基于用户的空口上下行流量限速

支持基于 SSID 的 CAR 功能

支持 WLAN 用户 CAR 功能

产品型号

产品描述

CloudEngine S6730- H6FX4Y2CZ-V2

S6730-H6FX4Y2CZ-V2(6 个 CFP2 PEN 端口(单个 CFP2 PEN 端口支持 16 个万兆 SFP+通

道),4 个 25GE SFP28,2 个 100GE QSFP28,支持子卡槽位,不含电源)

HW-PEN-16LC-2KM

PEN 无源汇聚模块，支持 2 路 2：8 无源分光，上行支持备份，远端模块支持光模块组内任意混插，2km 传输距离（园区专用）

HW-PEN-16LC-10KM

PEN 无源汇聚模块，支持 2 路 2：8 无源分光，上行支持备份，远端模块不支持光模块组内任意混插，10km 传输距离（园区专用）

HW-PEN-BOX-03

PEN 无源汇聚模块机框，支持 3 槽位，支持机架安装（园区专用）

CFP2-160G-LR-CORE

CFP2-16*10G/2.5G-PEN 中心光模块(10km,LC)

SFP+-10G-LR-A1

SFP+-10G/2.5G-PEN 远端光模块-A1(10km,LC)

产品型号

产品描述

SFP+-10G-LR-A2

SFP+-10G/2.5G-PEN 远端光模块-A2(10km,LC)

SFP+-10G-LR-A3

SFP+-10G/2.5G-PEN 远端光模块-A3(10km,LC)

SFP+-10G-LR-A4

SFP+-10G/2.5G-PEN 远端光模块-A4(10km,LC)

SFP+-10G-LR-A5

SFP+-10G/2.5G-PEN 远端光模块-A5(10km,LC)

SFP+-10G-LR-A6

SFP+-10G/2.5G-PEN 远端光模块-A6(10km,LC)

SFP+-10G-LR-A7

SFP+-10G/2.5G-PEN 远端光模块-A7(10km,LC)

SFP+-10G-LR-A8

SFP+-10G/2.5G-PEN 远端光模块-A8(10km,LC)

PDC400S12-CB

400W 直流电源模块

PAC600S12-PB

600W 交流电源模块

PAC1K2S12-PB

1200W 交流电源模块

PDC1K2S12-CE

1200W 直流电源模块

L-MLIC-S67H

S67XX-H 基本软件,每设备

N1-S67H-M-Lic

S67 系列，基本软件,每设备

N1-S67H-M-SnS

S67 系列，基本软件软件订阅与保障年费,每设备

N1-S67H-F-Lic

N1-智简园区基础包,S67XX-H,每设备

N1-S67H-F-SnS

N1-智简园区基础包,S67XX-H 软件订阅与保障年费,每设备

N1-S67H-A-Lic

N1-智简园区高级包,S67XX-H,每设备

N1-S67H-A-SnS

N1-智简园区高级包,S67XX-H,软件订阅与保障年费,每设备

N1-S67H-FToA-Lic

N1-智简园区基础包升级到高级包,S67XX-H,每设备

N1-S67H-FToA-SnS

N1-智简园区基础包升级到高级包,S67XX-H,软件订阅与保障年费,每设备
