华为数通智选FutureMatrix LSS7G48TA1E0
98011075

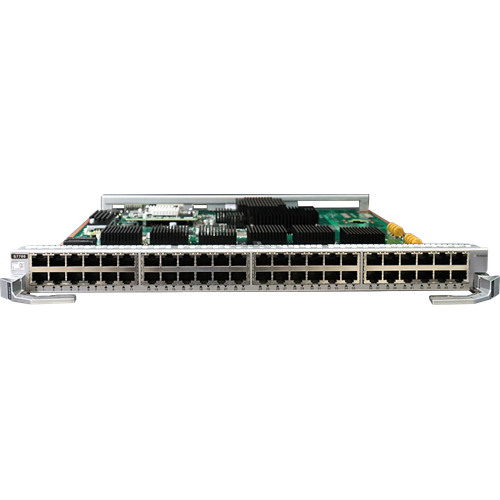

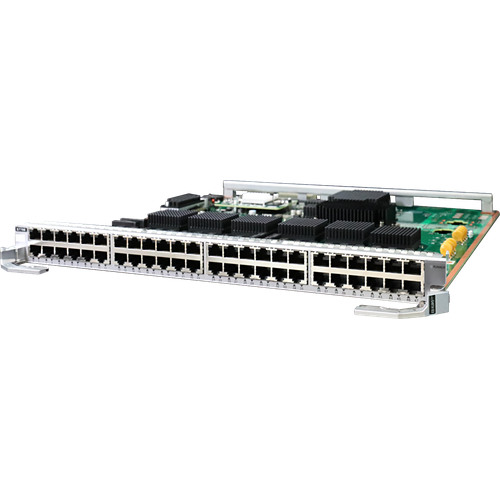

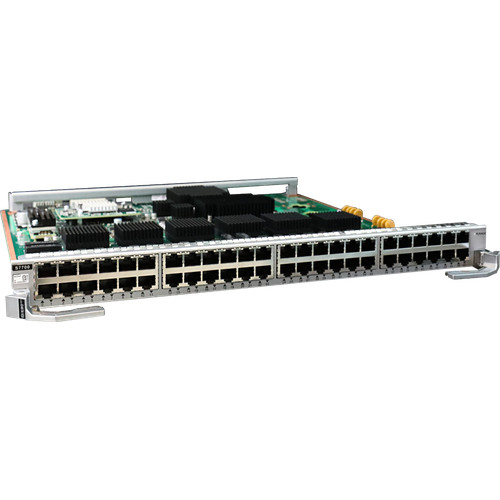

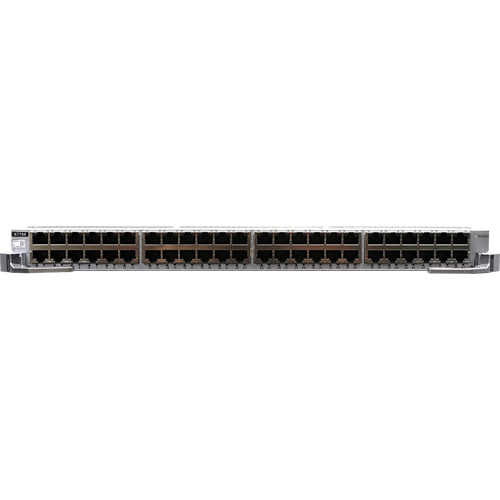

华为数通智选LSS7G48TA1E0交换机板卡，48端口十兆/百兆/千兆以太网电接口板(EC1,RJ45)，适用于华为智选S7700系列框式交换机
华为数通智选交换机、FutureMatrix S7700系列高端框式交换机
产品规格
| 产品型号 |
业务板描述 |
备注 |
|
|
FutureMatrix S7703 |
48 端口百兆/千兆以太网光接口板(EC1,SFP) 48 端口百兆/千兆以太网光接口板(EA1,SFP) 48 端口十兆/百兆/千兆以太网电接口板(EC1,RJ45) |
可插拔电源，支持 AC/DC输入 |
|
|
FutureMatrix S7706 |
48 端口十兆/百兆/千兆以太网电接口板(EA1,RJ45) |
可插拔电源，支持 AC/DC输入 |
|
|
16 端口万兆以太网光接口板（SC，SFP+） |
|||
|
32 端口万兆以太网光接口板（SC，SFP+） 48 端口千兆以太网光接口板（X6E,SFP） 24 端口万兆以太网光接口和 24 端口千兆以太网光接口板（X6E,SFP+） |
|||
|
48 端口万兆以太网光接口板（X6E,SFP+） |
|
FutureMatrix S7712 |
6 端口 100GE 以太网光接口板（X6E,QSFP28） 2 端口 100GE 以太网光接口和 4 端口 40GE 以太网光接口板（X6E,QSFP28） |
可插拔电源，支持 AC/DC输入 |
产品规格
|
项目 |
FutureMatrix S7703 |
FutureMatrix S7706 |
FutureMatrix S7712 |
|
交换容量 |
38.4Tbps |
76.8Tbps/336Tbps |
153.6Tbps/672Tbps |
|
包转发率 |
36000Mpps |
57600Mpps |
115200Mpps |
|
主控板槽位 |
2 |
2 |
2 |
|
交换网槽位 |
内置 |
2（主控集成） |
2（主控集成） |
|
业务槽位 |
3 |
6 |
12 |
|
冗余设计 |
主控、电源、监控板、风扇框 |
||
|
外形尺寸 mm（宽×深x高） |
442×517.4×175，4U |
442×517.4×441.7，10U |
442×517.4×663.9，15U |
|
|
|||
|
机箱重量（空配） |
10kg |
15kg |
25kg |
|
电源类型 |
|
||
|
额定输入电压 |
交流输入（800W AC）：220V AC/110V AC；50/60Hz；交流输入（3000W AC）：
|
||
|
直流输入（2200W DC）：-48V DC/-60V DC |
|||
|
最大输入电压 |
交流输入（800W AC）：90V AC～290V AC；47Hz～63Hz；交流输入（3000W AC）：
直流输入（2200W DC）：-40V DC～-72V DC |
||
|
最大功耗 |
1000W |
2200W |
4200W |
|
工作温度 |
-60 m-1800 m：0~45℃； 1800 m-5000 m：海拔每增加 220 米最高温度降低 1℃ |
||
|
存储温度 |
-40°C～+70°C |
||
|
相对湿度 |
5%～95%（无凝露） |
||
|
散热方式 |
风冷散热，智能调速 |
||
业务特性
|
特性 |
特性描述 |
|
用户管理 |
支持统一用户管理 |
|
支持 PPPoE、802.1X、MAC、Portal 认证方式 |
|
|
支持基于流量和时长计费方式 |
|
|
支持分组分域分时授权方式 |
|
|
VXLAN |
支持 VXLAN 集中式网关和分布式网关 |
|
支持 BGP EVPN |
|
|
支持通过 Netconf 配置 |
|
特性 |
特性描述 |
|
VLAN |
支持 4K 个VLAN |
|
支持 Access、Trunk、Hybrid 方式，支持 LNP 链路类型自协商 |
|
|
支持 default VLAN |
|
|
支持 VLAN 交换 |
|
|
支持 QinQ、增强型灵活 QinQ |
|
|
支持基于 MAC 的动态 VLAN 分配 |
|
|
ARP |
支持 ARP Snooping |
|
MAC 地址功能 |
支持 MAC 地址自动学习和老化 |
|
支持静态、动态、黑洞 MAC 表项 |
|
|
支持源 MAC 地址过滤 |
|
|
支持基于端口和 VLAN 的MAC 地址学习限制 |
|
|
环网保护技术 |
支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和MSTP（IEEE 802.1s） |
|
支持 SEP 智能保护协议 |
|
|
支持 BPDU 保护、Root 保护、环路保护 |
|
|
支持 BPDU Tunnel |
|
|
支持 ERPS 以太环保护协议（G.8032） |
|
|
IP 路由 |
支持 RIP、OSPF、ISIS、BGP 等IPv4 动态路由协议 |
|
支持 RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议 |
|
|
组播 |
支持 IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping |
|
支持 PIM DM、PIM SM、PIM SSM |
|
|
支持 MSDP、MBGP |
|
|
支持用户快速离开机制 |
|
|
支持组播流量控制 |
|
|
支持组播查询器 |
|
|
支持组播协议报文抑制功能 |
|
|
支持组播 CAC |
|
|
支持组播 ACL |
|
|
MPLS |
支持 MPLS 基本功能 |
|
支持 MPLS OAM |
|
特性 |
特性描述 |
|
支持 MPLS TE |
|
|
支持 MPLS VPN/VLL/VPLS |
|
|
可靠性 |
支持 LACP、支持跨设备 E-Trunk |
|
支持 VRRP、BFD for VRRP |
|
|
支持 BFD for BGP/IS-IS/OSPF/静态路由 |
|
|
支持 NSF、GR for BGP/IS-IS/OSPF/LDP |
|
|
支持 TE FRR、IP FRR |
|
|
支持以太网 OAM 802.3ah 和 802.1ag |
|
|
支持快速自愈保护技术 HSR |
|
|
支持 ITU-Y.1731 |
|
|
支持 DLDP |
|
|
支持运行中软件升级 ISSU |
|
|
QoS |
支持基于 Layer2 协议头、Layer3 协议、Layer4 协议、802.1p 优先级等的组合流分类 |
|
支持 ACL、CAR、Remark、Schedule 等动作 |
|
|
支持 PQ、WRR、DRR、PQ+WRR、PQ+DRR 等队列调度方式 |
|
|
支持 WRED、尾丢弃等拥塞避免机制 |
|
|
支持 5 级HQoS |
|
|
支持流量整形 |
|
|
配置与维护 |
支持零配置部署 |
|
支持 Console、Telnet、SSH 等终端服务 |
|
|
支持 SNMP v1/v2c/v3 等网络管理协议 |
|
|
支持通过 FTP、TFTP 方式上载、下载文件 |
|
|
支持 BootROM 升级和远程在线升级 |
|
|
支持热补丁 |
|
|
支持用户操作日志 |
|
|
支持 OPS |
|
|
安全和管理 |
802.1x 认证，Portal 认证 |
|
MACSec |
|
|
支持 NAC |
|
特性 |
特性描述 |
|
支持 RADIUS 和HWTACACS 用户登录认证 |
|
|
命令行分级保护，未授权用户无法侵入 |
|
|
支持防范 DoS 攻击、TCP 的SYN Flood 攻击、UDP Flood 攻击、广播风暴攻击、大流量攻击 |
|
|
支持 1K CPU 通道队列保护 |
|
|
支持 ICMP 实现 Ping 和Traceroute 功能 |
|
|
支持 RMON |
|
|
支持 Service Chain |
|
|
支持安全启动（需使用支持安全启动的主控板） |
|
|
增值业务能力 |
支持 NAT 功能 |
|
支持 NetStream 功能 |
|
|
支持 IPSec 功能 |
|
|
支持负载均衡功能 |
|
|
互通性 |
VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通） |
|
LNP 链路类型协商协议（和DTP 相似功能） |
|
|
VCMP VLAN 集中管理协议（和 VTP 相似功能） |
|
|
绿色节能 |
支持 802.3az 能效以太网 |
订购信息
|
S7700 基本描述 |
|
|
S7703 总装机箱 |
2 个主控槽位，3 个业务板卡槽位 |
|
S7706 总装机箱 |
2 个主控槽位，6 个业务板卡槽位 |
|
S7712 总装机箱 |
2 个主控槽位，12 个业务板卡槽位 |
|
宽电压风机盒 |
模块化设计，热插拔 |
|
增强型宽电压风机盒 |
模块化设计，热插拔，增强型宽电压 68 风机盒 |
|
监控板 |
|
|
集中监控板 |
– |
|
主控处理单元 |
|
|
主控处理单元 A1 |
配套 S7703 机箱 |
|
主控交换单元 H |
配套 S7706/S7712 机箱 |
|
主控交换单元 E |
适配 S7706/S7712 机箱 |
|
主控交换单元 HD |
适配 S7706/S7712 机箱 |
|
主控交换单元 ED |
适配 S7706/S7712 机箱 |
|
业务子卡 |
|
|
专用集群卡 |
4 端口万兆集群业务子卡（SFP+） |
|
十兆/百兆/千兆以太网电接口板 |
|
|
48 口千兆电 |
48 端口十兆/百兆/千兆以太网电接口板(EC1,RJ45) |
|
48 口千兆电 |
48 端口十兆/百兆/千兆以太网电接口板(EA1,RJ45) |
|
百兆/千兆以太网光接口板 |
|
|
48 口千兆光 |
48 端口百兆/千兆以太网光接口板(EC1,SFP) |
|
48 口千兆光 |
48 端口百兆/千兆以太网光接口板(EA1,SFP) |
|
万兆以太网光接口板 |
版本配套说明 |
|
|
16 口万兆光（ES1D2X16SSC2） |
16 端口万兆以太网光接口板（SC，SFP+） |
|
|
16 口万兆光（LSS7X16SS100）* |
16 端口万兆以太网光接口板（SC，SFP+） |
R21C00SPC600 版本及以后版本 |
|
32 口万兆光（ES1D2X32SSC0） |
32 端口万兆以太网光接口板（SC，SFP+） |
|
|
32 口万兆光（LSS7X32SS100）* |
32 端口万兆以太网光接口板（SC，SFP+） |
R21C00SPC600 版本及以后版本 |
备注：如需配套 SRUH/SRUE 主控使用，需将交换机软件版本升级至 R21C10 及以后版本。
|
X6 系列单板 |
|
|
48 口千兆光 |
48 端口千兆以太网光接口板(X6E,SFP) |
|
X6 系列单板 |
|
|
24 口万兆光 |
24 端口万兆以太网光接口和 24 端口千兆以太网光接口板(X6E,SFP+) |
|
48 口万兆光 |
48 端口万兆以太网光接口板(X6E,SFP+) |
|
6 口 100GE 光 |
6 端口 100GE 以太网光接口板(X6E,QSFP28) |
|
2 口 100GE 光 |
2 端口 100GE 以太网光接口和 4 端口 40GE 以太网光接口板(X6E,QSFP28) |
|
电源 |
|
|
交流电源 |
800W 交流电源模块 |
|
3000W 交流电源模块 |
|
|
直流电源 |
2200W 直流电源模块 |
| 部件类型 | 部件编码 | 部件型号 | 部件描述 |
| 主控板 | 98011067 | LSS7MCUA1000 | S7703 主控处理单元A1 |
| 主控板 | 98011087 | ES1D2SRUE000 | S7706/S7712主控处理单元E |
| 主控板 | 98011085 | ES1D2SRUH000 | S7706/S7712主控处理单元H |
| 主控板 | 98011250 | LSS7SRUED000 | S7706/S7712 主控处理单元ED |
| 主控板 | 98011248 | LSS7SRUHD000 | S7706/S7712 主控处理单元HD |
| 业务板 | 98011233 | ES1D2X16SSC2 | 16端口万兆以太网光接口板（SC，SFP+） |
| 业务板 | 98011234 | ES1D2X32SSC0 | 32端口万兆以太网光接口板（SC，SFP+） |
| 业务板 | 98011071 | LSS7G48SA1E0 | 48端口百兆/千兆以太网光接口板(EC1,SFP) |
| 业务板 | 98011231 | LSS7G48SA1S0 | 48端口百兆/千兆以太网光接口板(EA1,SFP) |
| 业务板 | 98011075 | LSS7G48TA1E0 | 48端口十兆/百兆/千兆以太网电接口板(EC1,RJ45) |
| 业务板 | 98011232 | LSS7G48TA1S0 | 48端口十兆/百兆/千兆以太网电接口板(EA1,RJ45) |
| 业务板 | 98011681 | LSS7X16SA1E0 | 16端口万兆以太网光接口板（SC，SFP+） |
| 业务板 | 98011682 | LSS7X32SA1E0 | 32端口万兆以太网光接口板（SC，SFP+） |
| 灵活插卡 | 98011237 | ES1D2VS04000 | 4端口万兆集群业务子卡（SFP+，SRUE/SRUH使用） |
| 监控板 | 98011092 | EH1D200CMU00 | 集中监控板 |
| 电源模块 | 02131120 | PAC-2200WF | 2200W交流电源模块 |
| 电源模块 | 02131712 | PAC3KS54-NE | 3000W交流电源模块(黑色) |
| 电源模块 | 02130979 | W2PSA0800 | 800W交流电源模块 |
| 电源模块 | 02270117 | W2PSD2200 | 2200W直流电源模块(黑色) |
| 风扇模块 | 98011084 | ES0E2FBX | 宽电压风机盒 |
| 光模块 | 02310LPN | CWDM-SFPGE-1471 | CWDM光模块-eSFP-2.5G-单模模块(1471nm,80km,LC) |
| 光模块 | 02310LPK | CWDM-SFPGE-1491 | CWDM光模块-eSFP-2.5G-单模模块(1491nm,80km,LC) |
| 光模块 | 02310LPH | CWDM-SFPGE-1511 | CWDM光模块-eSFP-2.5G-单模模块(1511nm,80km,LC) |
| 光模块 | 02310LPL | CWDM-SFPGE-1531 | CWDM光模块-eSFP-2.5G-单模模块(1531nm,80km,LC) |
| 光模块 | 02312AXN | CWDM-SFPGE-1551 | CWDM光模块-eSFP-2.5G-单模模块(1551nm,80km,LC) |
| 光模块 | 02312AXM | CWDM-SFPGE-1571 | CWDM光模块-eSFP-2.5G-单模模块(1571nm,80km,LC) |
| 光模块 | 02312AXK | CWDM-SFPGE-1591 | CWDM光模块-eSFP-2.5G-单模模块(1591nm,80km,LC) |
| 光模块 | 02310LPJ | CWDM-SFPGE-1611 | CWDM光模块-eSFP-2.5G-单模模块(1611nm,80km,LC) |
| 光模块 | 02310LLE | DWDM-SFPGE-1560-61 | DWDM光模块-eSFP-2.5G-单模模块(1560.61nm,120km,LC) |
| 光模块 | 02310KVV | LE2MGSC40DE0 | 光模块-eSFP-GE-BIDI单模模块(TX1310/RX1490,40km,LC) |
| 光模块 | 02310KVU | LE2MGSC40ED0 | 光模块-eSFP-GE-BIDI单模模块(TX1490/RX1310,40km,LC) |
| 光模块 | 02313URC | OMXD30000 | 光模块-SFP+-10G-多模模块(850nm,0.3km,LC) |
| 光模块 | 02318169 | OMXD30000 | 光模块-SFP+-10G-多模模块(850nm,0.3km,LC) |
| 光模块 | 02313URK | OSX010000 | 光模块-SFP+-10G-单模模块(1310nm,10km,LC) |
| 光模块 | 02318170 | OSX010000 | 光模块-SFP+-10G-单模模块(1310nm,10km,LC) |
| 光模块 | 02310CNF | OSX040N01 | 光模块-SFP+-10G-单模模块(1550nm,40km,LC) |
| 光模块 | 02314KKG | OSX040N01 | 光模块-SFP+-10G-单模模块(1550nm,40km,LC) |
| 光模块 | 02310CRM | OSXD22N00 | 光模块-SFP+-10G-多模模块(1310nm,0.22km,LC,LRM) |
| 光模块 | 02314DBW | QSFP-100G-BIDI-G2 | 100GBase-BIDI光模块-QSFP28-100G-多模模块(850nm/910nm,0.07km-OM3,0.1km-OM4,LC) |
| 光模块 | 02311MNP | QSFP-100G-CLR4 | 100GBase-CLR4光模块-QSFP28-100G-单模模块(1310nm,2km,LC) |
| 光模块 | 02311MNN | QSFP-100G-CWDM4 | 100GBase-CWDM4光模块-QSFP28-100G-单模模块(1310nm,2km,LC) |
| 光模块 | 02312UJN | QSFP-100G-CWDM4-Lite | 100GBase-CWDM4-Lite 光模块 QSFP28-100G-单模模块(1310nm,0.5km,LC) |
| 光模块 | 02313HLU | QSFP-100G-ER4 | 100GBase-ER4光模块-QSFP28-100G-单模模块(1310nm,40km,LC) |
| 光模块 | 02314HES | QSFP-100G-ER4 | 100GBase-ER4光模块-QSFP28-100G-单模模块(1310nm,40km,LC) |
| 光模块 | 02311YXR | QSFP-100G-ER4-Lite | 100GBase-ER4-Lite光模块-QSFP28-100G-单模模块(1310nm,30km(FEC OFF),40km(FEC ON),LC) |
| 光模块 | 02314BDE | QSFP-100G-FR1 | 100GBase-FR1光模块-QSFP28-100G-单模模块(1310nm,2km,LC) |
| 光模块 | 02314LBY | QSFP-100G-LR1 | 100GBase-LR1光模块-QSFP28-100G-单模模块(1310nm,10km,LC) |
| 光模块 | 02314LCB | QSFP-100G-SWDM4 | 100GBase-SWDM4光模块-QSFP28-100G-多模模块(850nm,0.075km-OM3,0.1km-OM4,LC) |
| 光模块 | 02314LWG | QSFP-100G-eBIDI-G2 | 100GBase-BIDI光模块-QSFP28-100G-多模模块(850nm/910nm,0.1km-OM3,0.15km-OM4,LC) |
| 光模块 | 02311PSH | QSFP-100G-eSR4 | 100GBase-eSR4光模块-QSFP28-100G-多模模块(850nm,0.2km-OM3,0.3km-OM4,MPO) |
| 光模块 | 02311BKT | QSFP-40G-ER4 | 40GBase-ER4光模块-QSFP+-40G-单模模块(1310nm,40km,LC) |
| 光模块 | 02310MHS | QSFP-40G-LR4 | 40GBase-LR4光模块-QSFP+-40G-单模模块(1310nm,10km,LC) |
| 光模块 | 02313URY | QSFP-40G-LR4 | 40GBase-LR4光模块-QSFP+-40G-单模模块(1310nm,10km,LC) |
| 光模块 | 02311YVB | QSFP-40G-LR4-Lite | 40GBase-LR4 Lite光模块-QSFP+-40G-单模模块(1310nm,2km,LC) |
| 光模块 | 02313URS | QSFP-40G-LR4-Lite | 40GBase-LR4 Lite光模块-QSFP+-40G-单模模块(1310nm,2km,LC) |
| 光模块 | 02311HNP | QSFP-40G-LX4 | 40GBase-LX4光模块-QSFP+-40G-单模(1310nm,2km,LC)-多模(1310nm,0.15km,LC) |
| 光模块 | 02313NUG | QSFP-40G-LX4-MM | 40GBase-LX4-MM光模块-QSFP+-40G-多模模块(1310nm,0.15km,LC) |
| 光模块 | 02311PUU | QSFP-40G-SDLC-PAM | 40GBase-SDLC光模块-QSFP+-40G-多模模块(850nm,PAM4,0.1km-OM3,0.15km-OM4,LC) |
| 光模块 | 02311FPA | QSFP-40G-SR-BD | 40GBase-BD光模块-QSFP+-40G-多模模块(850nm,0.1km,LC) |
| 光模块 | 02310MHQ | QSFP-40G-SR4 | 40GBase-SR4光模块-QSFP+-40G-多模模块(850nm,0.15km,MPO) |
| 光模块 | 02311QTR | QSFP-40G-eSDLC-PAM | 40GBase-eSDLC光模块-QSFP+-40G-多模模块(850nm,PAM4,0.1km-OM3,0.3km-OM4,LC) |
| 光模块 | 02311DTR | QSFP-40G-eSM4 | 40GBase-eSM4光模块-QSFP+-40G-单模模块(1310nm,10km,MPO) (可对接4个SFP+) |
| 光模块 | 02310RMB | QSFP-40G-eSR4 | 40GBase-eSR4光模块-QSFP+-40G-多模模块(850nm,0.3km,MPO) (可对接4个SFP+) |
| 光模块 | 02313URU | QSFP-40G-eSR4 | 40GBase-eSR4光模块-QSFP+-40G-多模模块(850nm,0.3km,MPO) (可对接4个SFP+) |
| 光模块 | 02311DRW | QSFP-40G-iSM4 | 40GBase-iSM4光模块-QSFP+-40G-单模模块(1310nm,1.4km,MPO) (可对接4个SFP+) |
| 光模块 | 02310MHR | QSFP-40G-iSR4 | 40GBase-iSR4光模块-QSFP+-40G-多模模块(850nm,0.15km,MPO) (可对接4个SFP+) |
| 光模块 | 02313URW | QSFP-40G-iSR4 | 40GBase-iSR4光模块-QSFP+-40G-多模模块(850nm,0.15km,MPO) (可对接4个SFP+) |
| 光模块 | 02312VSP | QSFP28-100G-DR | 100GBase-DR-光模块-QSFP28-100G-单模模块(1311nm,0.5km,LC) |
| 光模块 | 02311KNU | QSFP28-100G-LR4 | 100GBase-LR4光模块-QSFP28-100G-单模模块(1310nm,10km,LC) |
| 光模块 | 02313URT | QSFP28-100G-LR4 | 100GBase-LR4光模块-QSFP28-100G-单模模块(1310nm,10km,LC) |
| 光模块 | 02311MNM | QSFP28-100G-PSM4 | 100GBase-PSM4光模块-QSFP28-100G-单模模块(1310nm,0.5km,MPO) |
| 光模块 | 02311GBW | QSFP28-100G-SR4 | 100GBase-SR4光模块-QSFP28-100G-多模模块(850nm,0.1km,MPO) |
| 光模块 | 02313URQ | QSFP28-100G-SR4 | 100GBase-SR4光模块-QSFP28-100G-多模模块(850nm,0.1km,MPO) |
| 光模块 | 02317344 | S-SFP-FE-LH40-SM1310 | 光模块-eSFP-FE-单模模块(1310nm,40km,LC) |
| 光模块 | 02317345 | S-SFP-FE-LH80-SM1550 | 光模块-eSFP-FE-单模模块(1550nm,80km,LC) |
| 光模块 | 02317346 | S-SFP-GE-LH40-SM1310 | 光模块-eSFP-GE-单模模块(1310nm,40km,LC) |
| 光模块 | 02317347 | S-SFP-GE-LH40-SM1550 | 光模块-eSFP-GE-单模模块(1550nm,40km,LC) |
| 光模块 | 02317348 | S-SFP-GE-LH80-SM1550 | 光模块-eSFP-GE-单模模块(1550nm,80km,LC) |
| 光模块 | 02313URG | SFP-1000BaseT | 电模块-SFP-GE-电接口模块(100m,RJ45) |
| 光模块 | 02314171 | SFP-1000BaseT | 电模块-SFP-GE-电接口模块(100m,RJ45) |
| 光模块 | 02314BDD | SFP-1000BaseT-G2 | 电模块-SFP-GE-电接口模块(100m,RJ45) |
| 光模块 | 02310QDT | SFP-10G-BXD1 | 10GBase-BIDI单纤双向光模块-SFP+-10G-单模模块(TX1330nm/RX1270nm,10km,LC) |
| 光模块 | 02310QBJ | SFP-10G-BXU1 | 10GBase-BIDI单纤双向光模块-SFP+-10G-单模模块(TX1270nm/RX1330nm,10km,LC) |
| 光模块 | 02311RLX | SFP-10G-ER-1310 | 光模块-SFP+-10G-单模模块(1310nm,40km,LC) |
| 光模块 | 02312UUH | SFP-10G-ER-C | 光模块-SFP+-10G-单模模块(1550nm,40km,LC) |
| 光模块 | 02311BJC | SFP-10G-ER-SM1270-BIDI | 光模块-SFP+-10G-BIDI单模模块(TX 1270nm/RX 1330nm,40km,LC) |
| 光模块 | 02311BJB | SFP-10G-ER-SM1330-BIDI | 光模块-SFP+-10G-BIDI单模模块(TX 1330nm/RX 1270nm,40km,LC) |
| 光模块 | 02312UUG | SFP-10G-LR-C | 光模块-SFP+-10G-单模模块(1310nm,10km,LC) |
| 光模块 | 02314KKE | SFP-10G-LR-C | 光模块-SFP+-10G-单模模块(1310nm,10km,LC) |
| 光模块 | 02312UUE | SFP-10G-SR-C | 光模块-SFP+-10G-多模模块(850nm,0.3km,LC) |
| 光模块 | 02310MNW | SFP-10G-USR | 10GBase-USR光模块-SFP+-10G-多模模块(850nm,0.1km,LC) |
| 光模块 | 02313URN | SFP-10G-USR | 10GBase-USR光模块-SFP+-10G-多模模块(850nm,0.1km,LC) |
| 光模块 | 02310SSG | SFP-10G-ZCW1471 | 光模块-SFP+-10G-单模模块(CWDM,1471nm,70km,LC) |
| 光模块 | 02310SSF | SFP-10G-ZCW1491 | 光模块-SFP+-10G-单模模块(CWDM,1491nm,70km,LC) |
| 光模块 | 02310SSE | SFP-10G-ZCW1511 | 光模块-SFP+-10G-单模模块(CWDM,1511nm,70km,LC) |
| 光模块 | 02310SSD | SFP-10G-ZCW1531 | 光模块-SFP+-10G-单模模块(CWDM,1531nm,70km,LC) |
| 光模块 | 02310SSC | SFP-10G-ZCW1551 | 光模块-SFP+-10G-单模模块(CWDM,1551nm,70km,LC) |
| 光模块 | 02310SSB | SFP-10G-ZCW1571 | 光模块-SFP+-10G-单模模块(CWDM,1571nm,70km,LC) |
| 光模块 | 02310SSA | SFP-10G-ZCW1591 | 光模块-SFP+-10G-单模模块(CWDM,1591nm,70km,LC) |
| 光模块 | 02310SRY | SFP-10G-ZCW1611 | 光模块-SFP+-10G-单模模块(CWDM,1611nm,70km,LC) |
| 光模块 | 02310YUT | SFP-10G-ZDWT | 光模块-SFP+-10G-单模模块(DWDM,1560.61-1529.16nm,80km,LC) |
| 光模块 | 02310SNN | SFP-10G-ZR | 10GBase-ZR光模块-SFP+-10G-单模模块(1550nm,80km,LC) |
| 光模块 | 02311BJJ | SFP-10G-iLR | 光模块-SFP+-9.8G-单模模块(1310nm,1.4km,LC) |
| 光模块 | 02312UUF | SFP-10G-iLR-C | 光模块-SFP+-9.8G-单模模块(1310nm,1.4km,LC) |
| 光模块 | 02315203 | SFP-FE-LX-SM1310-BIDI | 光模块-eSFP-FE-BIDI单模模块(TX1310/RX1550,15km,LC) |
| 光模块 | 02315202 | SFP-FE-LX-SM1550-BIDI | 光模块-eSFP-FE-BIDI单模模块(TX1550/RX1310,15km,LC) |
| 光模块 | 02315233 | SFP-FE-SX-MM1310 | 光模块-SFP-100 M/155M-多模模块(1310nm,2km,LC) |
| 光模块 | 02310TQH | SFP-GE-BXU1-SC | 1000Base-BIDI单纤双向光模块-SFP-GE-单模模块(TX1490nm/RX1310nm,10km,SC) |
| 光模块 | 02312UUD | SFP-GE-EX-C | 光模块-eSFP-GE-单模模块(1310nm,40km,LC) |
| 光模块 | 02313URF | SFP-GE-LX-SM1310 | 光模块-eSFP-GE-单模模块(1310nm,10km,LC) |
| 光模块 | 02315200 | SFP-GE-LX-SM1310 | 光模块-eSFP-GE-单模模块(1310nm,10km,LC) |
| 光模块 | 02314KKJ | SFP-GE-LX-SM1310-BIDI | 光模块-eSFP-GE-BIDI单模模块(TX1310/RX1490,10km,LC) |
| 光模块 | 02315285 | SFP-GE-LX-SM1310-BIDI | 光模块-eSFP-GE-BIDI单模模块(TX1310/RX1490,10km,LC) |
| 光模块 | 02314KKH | SFP-GE-LX-SM1490-BIDI | 光模块-eSFP-GE-BIDI单模模块(TX1490/RX1310,10km,LC) |
| 光模块 | 02315286 | SFP-GE-LX-SM1490-BIDI | 光模块-eSFP-GE-BIDI单模模块(TX1490/RX1310,10km,LC) |
| 光模块 | 02312UUC | SFP-GE-LX10-C | 光模块-eSFP-GE-单模模块(1310nm,10km,LC) |
| 光模块 | 02312UUB | SFP-GE-SX-C | 光模块-eSFP-GE-多模模块(850nm,0.55km,LC) |
| 光模块 | 02314KKF | SFP-GE-SX-C | 光模块-eSFP-GE-多模模块(850nm,0.55km,LC) |
| 光模块 | 02311DDB | SFP-GE-ZBXD1 | 光模块-eSFP-GE-单纤双向模块(1570nm(Tx)/1490nm(Rx),80km,LC) |
| 光模块 | 02311DDC | SFP-GE-ZBXU1 | 光模块-eSFP-GE-单纤双向模块(1490nm(Tx)/1570nm(Rx),80km,LC) |
| 光模块 | 02315205 | eSFP-FE-LX-SM1310 | 光模块-eSFP-100 M/155M-单模模块(1310nm,15km,LC) |
| 光模块 | 02313URD | eSFP-GE-SX-MM850 | 光模块-eSFP-GE-多模模块(850nm,0.55km,LC) |
| 光模块 | 02315204 | eSFP-GE-SX-MM850 | 光模块-eSFP-GE-多模模块(850nm,0.55km,LC) |
| 光模块 | 02315206 | eSFP-GE-ZX100-SM1550 | 光模块-eSFP-GE-单模模块(1550nm,100km,LC) |
| 一级规格 | 参数项 | S7703 |
| 基本信息 | 描述 | S7703总装机箱 |
| 部件编码 | 98011128 | |
| 型号 | S7703 | |
| 起始支持版本 | V200R021C00SPC600 | |
| 技术指标 | 尺寸（宽 x 深 x 高，不含包材）[mm] | – 安装分线齿：442mm×585mm×175mm – 不安装分线齿：442mm×517.4mm×175mm |
| 机箱高度[U] | 4 | |
| 安装机柜标准 | N66E/N68E | |
| 机箱材质 | 金属 | |
| 重量（不含包材）[kg] | 10 | |
| 重量（满配，不含包材）[kg] | 31.6 | |
| 最大功耗[W] | 1000 | |
| 最大散热值[BTU/hour] | 3412.1 | |
| MTBF[years] | 33.8 | |
| 可用度 | 0.9999964 | |
| 常温噪声（声功率）[dB(A)] | ≤72 | |
| 主控板槽位数 | 2 | |
| 交换网板槽位数 | NA | |
| 业务板槽位数 | 3 | |
| 电源槽位数 | 3 | |
| 系统电源槽位数 | 2 | |
| PoE电源槽位数 | 1 | |
| 风扇模块数量 | 1 | |
| 接口板插槽方向 | 横插 | |
| 交换容量 | 如果有该规格需求，请查看产品彩页或联系产品销售人员获取。 | |
| 包转发率 | 如果有该规格需求，请查看产品彩页或联系产品销售人员获取。 | |
| 100GE最大端口数量 | 18 | |
| 40GE最大端口数量 | 18 | |
| 25GE最大端口数量 | 0 | |
| 10GE最大端口数量 | 144 | |
| 5GE最大端口数量 | 72 | |
| 2.5GE最大端口数量 | 72 | |
| GE最大端口数量 | 144 | |
| FE最大端口数量 | 144 | |
| 主控板冗余 | 控制单元工作在热备模式 | |
| 监控板冗余 | 不支持 | |
| 电源冗余 | 系统电源区：2 (1:1) PoE电源区:1 (no backup) |
|
| 风扇冗余 | 1个风扇模块，只有风扇备份 | |
| 长期工作环境温度[°C] | 0°C～45°C（-60m～1800m海拔） | |
| 工作环境温度变化限制[°C] | 1800m～4000m，海拔每升高220m最高工作温度降低1°C。 | |
| 存储温度[°C] | -40°C～+70°C | |
| 长期工作环境相对湿度[RH] | 5%RH～95%RH，非凝露 | |
| 长期工作海拔高度[m] | -60m～+4000m | |
| 存储海拔高度[m] | ＜5000m | |
| 额定输入电压[V] | – 直流输入：-48V DC/-60V DC – 交流输入：110V AC/220V AC，50/60Hz – 高压直流输入（3000W交流电源模块）：240V DC |
|
| 输入电压范围[V] | – 直流输入： 2200W直流电源模块：-40V DC～-72V DC – 交流输入： 90V AC～290V AC；47Hz～63Hz（输入电压范围为90V AC～175V AC时，电源模块最大输出功率减半） – 高压直流输入（3000W交流电源模块）：190V DC～290V DC |
|
| 电源口防雷[kV] | – 800W交流电源模块，AC电源口：共模±4kV，差模±2kV – 2200W交流电源模块，AC电源口：共模±4kV，差模±2kV – 3000W交流电源模块，AC电源口：共模±6kV，差模±6kV – 2200W直流电源模块，DC电源口：共模±4kV，差模±2kV |
|
| 三防（防尘/防水） | IP20 | |
| 散热方式 | 抽风散热 | |
| 气流走向 | 左前进风，后出风 | |
| PoE功能 | 支持 | |
| 系统电源与PoE电源的关系 | 系统电源和PoE电源独立 | |
| 每槽位PoE最大输出功率[W] | 1776W | |
| 每槽位最大PoE端口数 | 48 | |
| PoE最大供电能力[W] | 3000W | |
| 整机最大供电能力[W] | 系统电源区： 2*800W AC:800W(220V input); 400W(110V input） 2*2200W AC:2200W(220V input); 2*3000W AC:3000W(220V input); 1500W(110V input) 2*2200W DC:2200W PoE电源区: 1*800W AC:800W(220V input); 400W(110V input） 1*2200W AC:2200W(220V input); 1100W(110V input) 1*3000W AC:3000W(220V input); 1500W(110V input) 1*2200W DC:2200W |
|
| 产品认证 | 支持EMC认证 支持安规认证 支持生产认证 |
| 一级规格 | 参数项 | S7706 |
| 基本信息 | 描述 | S7706总装机箱 |
| 部件编码 | 98011127 | |
| 型号 | S7706 | |
| 起始支持版本 | V200R020C00SPC500 | |
| 技术指标 | 尺寸（宽 x 深 x 高，不含包材）[mm] | – 安装分线齿：442mm×585mm×441.7mm – 不安装分线齿：442mm×517.4mm×441.7mm |
| 机箱高度[U] | 10 | |
| 安装机柜标准 | N66E/N68E | |
| 机箱材质 | 金属 | |
| 重量（不含包材）[kg] | 15 | |
| 重量（满配，不含包材）[kg] | 61.8 | |
| 最大功耗[W] | 2200 | |
| 最大散热值[BTU/hour] | 7506.62 | |
| MTBF[years] | 24.2 | |
| 可用度 | 0.9999959 | |
| 常温噪声（声功率）[dB(A)] | ≤72 | |
| 主控板槽位数 | 2 | |
| 交换网板槽位数 | NA | |
| 业务板槽位数 | 6 | |
| 电源槽位数 | 4 | |
| 系统电源槽位数 | 4 | |
| PoE电源槽位数 | 0 | |
| 风扇模块数量 | 2 | |
| 接口板插槽方向 | 横插 | |
| 交换容量 | 如果有该规格需求，请查看产品彩页或联系产品销售人员获取。 | |
| 包转发率 | 如果有该规格需求，请查看产品彩页或联系产品销售人员获取。 | |
| 100GE最大端口数量 | 36 | |
| 40GE最大端口数量 | 36 | |
| 25GE最大端口数量 | 0 | |
| 10GE最大端口数量 | 192 | |
| 5GE最大端口数量 | 144 | |
| 2.5GE最大端口数量 | 144 | |
| GE最大端口数量 | 288 | |
| FE最大端口数量 | 288 | |
| 主控板冗余 | 控制单元工作在热备模式，交换单元工作在1+1负载分担模式。 | |
| 监控板冗余 | 主备冗余备份 | |
| 电源冗余 | 系统电源区：4 (2:2) | |
| 风扇冗余 | 2个风扇模块 | |
| 长期工作环境温度[°C] | 0°C～45°C（-60m～1800m海拔） | |
| 工作环境温度变化限制[°C] | 1800m～4000m，海拔每升高220m最高工作温度降低1°C。 | |
| 存储温度[°C] | -40°C～+70°C | |
| 长期工作环境相对湿度[RH] | 5%RH～95%RH，非凝露 | |
| 长期工作海拔高度[m] | -60m～+4000m | |
| 存储海拔高度[m] | ＜5000m | |
| 额定输入电压[V] | – 直流输入：-48V DC/-60V DC – 交流输入：110V AC/220V AC，50/60Hz – 高压直流输入（3000W交流电源模块）：240V DC |
|
| 输入电压范围[V] | – 直流输入： 2200W直流电源模块：-40V DC～-72V DC – 交流输入： 90V AC～290V AC；47Hz～63Hz（输入电压范围为90V AC～175V AC时，电源模块最大输出功率减半） – 高压直流输入（3000W交流电源模块）：190V DC～290V DC |
|
| 电源口防雷[kV] | – 800W交流电源模块，AC电源口：共模±4kV，差模±2kV – 2200W交流电源模块，AC电源口：共模±4kV，差模±2kV – 3000W交流电源模块，AC电源口：共模±6kV，差模±6kV – 2200W直流电源模块，DC电源口：共模±4kV，差模±2kV |
|
| 三防（防尘/防水） | IP20 | |
| 散热方式 | 抽风散热 | |
| 气流走向 | 左前进风，后出风 | |
| PoE功能 | 不支持 | |
| 系统电源与PoE电源的关系 | 只有系统电源 | |
| 每槽位PoE最大输出功率[W] | NA | |
| 每槽位最大PoE端口数 | NA | |
| PoE最大供电能力[W] | NA | |
| 整机最大供电能力[W] | 系统电源区： 4*800W AC:1600W(220V input); 800W(110V input） 4*2200W AC:4400W(220V input); 2200W(110V input) 4*3000W AC:4400W(220V input); 3000W(110V input) 4*2200W DC:4400W |
|
| 产品认证 | 支持EMC认证 支持安规认证 支持生产认证 |
| 一级规格 | 参数项 | S7712 |
| 基本信息 | 描述 | S7712总装机箱 |
| 部件编码 | 98011126 | |
| 型号 | S7712 | |
| 起始支持版本 | V200R020C00SPC500 | |
| 技术指标 | 尺寸（宽 x 深 x 高，不含包材）[mm] | – 安装分线齿：442mm×585mm×663.9mm – 不安装分线齿：442mm×517.4mm×663.9mm |
| 机箱高度[U] | 15 | |
| 安装机柜标准 | N66E/N68E | |
| 机箱材质 | 金属 | |
| 重量（不含包材）[kg] | 25 | |
| 重量（满配，不含包材）[kg] | 97 | |
| 最大功耗[W] | 4200 | |
| 最大散热值[BTU/hour] | 14330.82 | |
| MTBF[years] | 24.1 | |
| 可用度 | 0.9999959 | |
| 常温噪声（声功率）[dB(A)] | ≤72 | |
| 主控板槽位数 | 2 | |
| 交换网板槽位数 | NA | |
| 业务板槽位数 | 12 | |
| 电源槽位数 | 4 | |
| 系统电源槽位数 | 4 | |
| PoE电源槽位数 | 0 | |
| 风扇模块数量 | 4 | |
| 接口板插槽方向 | 横插 | |
| 交换容量 | 如果有该规格需求，请查看产品彩页或联系产品销售人员获取。 | |
| 包转发率 | 如果有该规格需求，请查看产品彩页或联系产品销售人员获取。 | |
| 100GE最大端口数量 | 72 | |
| 40GE最大端口数量 | 72 | |
| 25GE最大端口数量 | NA | |
| 10GE最大端口数量 | 384 | |
| 5GE最大端口数量 | 288 | |
| 2.5GE最大端口数量 | 288 | |
| GE最大端口数量 | 576 | |
| FE最大端口数量 | 576 | |
| 主控板冗余 | 控制单元工作在热备模式，交换单元工作在1+1负载分担模式。 | |
| 监控板冗余 | 主备冗余备份 | |
| 电源冗余 | 系统电源区：4 (2:2) | |
| 风扇冗余 | 4个风扇模块 | |
| 长期工作环境温度[°C] | 0°C～45°C（-60m～1800m海拔） | |
| 工作环境温度变化限制[°C] | 1800m～4000m，海拔每升高220m最高工作温度降低1°C。 | |
| 存储温度[°C] | -40°C～+70°C | |
| 长期工作环境相对湿度[RH] | 5%RH～95%RH，非凝露 | |
| 长期工作海拔高度[m] | -60m～+4000m | |
| 存储海拔高度[m] | ＜5000m | |
| 额定输入电压[V] | – 直流输入：-48V DC/-60V DC – 交流输入：110V AC/220V AC，50/60Hz – 高压直流输入（3000W交流电源模块）：240V DC |
|
| 输入电压范围[V] | – 直流输入： 2200W直流电源模块：-40V DC～-72V DC – 交流输入： 90V AC～290V AC；47Hz～63Hz（输入电压范围为90V AC～175V AC时，电源模块最大输出功率减半） – 高压直流输入（3000W交流电源模块）：190V DC～290V DC |
|
| 电源口防雷[kV] | – 800W交流电源模块，AC电源口：共模±4kV，差模±2kV – 2200W交流电源模块，AC电源口：共模±4kV，差模±2kV – 3000W交流电源模块，AC电源口：共模±6kV，差模±6kV – 2200W直流电源模块，DC电源口：共模±4kV，差模±2kV |
|
| 三防（防尘/防水） | IP20 | |
| 散热方式 | 抽风散热 | |
| 气流走向 | 左前进风，后出风 | |
| PoE功能 | 不支持 | |
| 系统电源与PoE电源的关系 | 只有系统电源 | |
| 每槽位PoE最大输出功率[W] | NA | |
| 每槽位最大PoE端口数 | NA | |
| PoE最大供电能力[W] | NA | |
| 整机最大供电能力[W] | 系统电源区： 4*800W AC:1600W(220V input); 800W(110V input） 4*2200W AC:4400W(220V input); 2200W(110V input) 4*3000W AC:4400W(220V input); 3000W(110V input) 4*2200W DC:4400W |
|
| 产品认证 | 支持EMC认证 支持安规认证 支持生产认证 |
