描述
S5735I-S8T4SN-V2
98012086

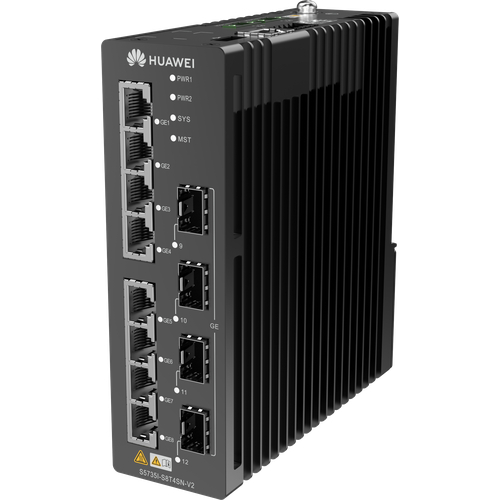

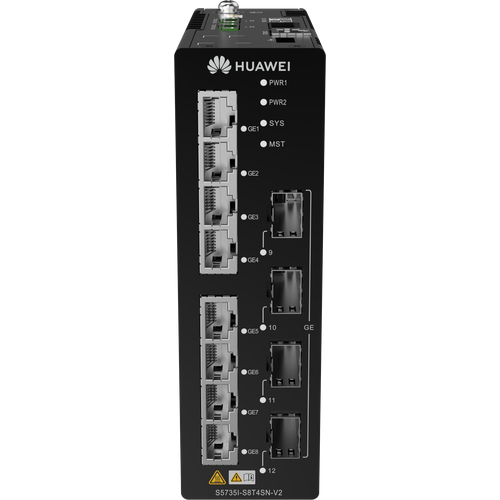

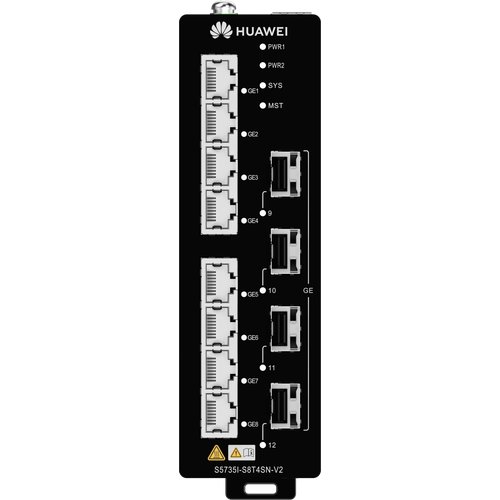

华为CloudEngine S5735I-S8T4SN-V2华为工业交换机DIN款(8个10/100/1000BASE-T以太网端口,4个千兆SFP,DIN导轨安装,双路冗余9.6-60V DC供电,自然散热)
产品规格
|
项目 |
CloudEngine S5735I- S8T4SN-V2 |
CloudEngine S5735I- S8T4XN-V2 |
CloudEngine S5735I- S8U4XN-V2 |
|
固定端口 |
8 个 10/100/1000BASE-T 以 太网端口，4 个 GE SFP，1 个 DI/DO 口，1 个 RS485 口 |
8 个 10/100/1000BASE-T 以 太网端口，4 个 GE/10GE SFP+ |
8 个 10/100/1000BASE-T 以太 网端口，PoE++，4 个GE/10GE SFP+ |
|
固定串口 |
1 路 RS485 接口 |
||
|
告警口 |
1 路 DI/DO 接口 |
||
|
机箱尺寸（宽 x 深 x 高，单位：mm） |
46x133x150 |
86x133x150 |
86x133x150 |
|
安装方式 |
DIN 导轨安装 |
DIN 导轨安装 |
DIN 导轨安装 |
|
整机重量（含包材） |
1.23kg |
2.11kg |
2.21kg |
|
IP 防护等级 |
IP41 |
IP41 |
IP41 |
|
电源类型 |
60W AC 电源适配器或者外置 DC 电源，支持 1:1 热备 |
60W AC 电源适配器或者外置 DC 电源，支持 1:1 热备 |
240W AC PoE 电源适配器或者外置 DC 电源，支持 1:1 热备 |
|
额定电压 |
直流输入：12~ 48V DC |
直流输入：12~ 48V DC |
直流输入：56V DC |
|
最大电压 |
直流输入：9.6~ 60V DC |
直流输入：9.6~ 60V DC |
直流输入：54~57V DC（支持 PoE/PoE+/PoE++）或 48V DC （支持 PoE） |
|
最大功耗 |
18.59W |
20.35W |
|
|
噪声 |
无风扇,<30dB(A) |
无风扇,<30dB(A) |
无风扇,<30dB(A) |
|
长期运行温度 |
0m～1800m 海拔，配套工业级光模块： -40°C～+60°C（安装在密封柜） -40°C～+70°C（安装在通风 |
0m～1800m 海拔，配套工业级光模块： -40°C～+65°C（安装在密封柜） -40°C～+70°C（安装在通风 |
0m～1800m 海拔，配套工业级光模块： -40°C～+60°C（安装在密封柜） -40°C～+70°C（安装在通风 |
|
项目 |
CloudEngine S5735I- S8T4SN-V2 |
CloudEngine S5735I- S8T4XN-V2 |
CloudEngine S5735I- S8U4XN-V2 |
|
柜，通风风速至少为 80LFM （Line Feet Minute）） -40°C～+75°C（安装在自带风扇的通风柜，通风风速至少为 200LFM） |
柜，通风风速至少为 40LFM （Line Feet Minute）） -40°C～+75°C（安装在自带风扇的通风柜，通风风速至少为 200LFM） |
柜，通风风速至少为 80LFM （Line Feet Minute）） -40°C～+75°C（安装在自带风扇的通风柜，通风风速至少为 200LFM） |
|
|
短期运行温度 |
-40°C～+85°C |
-40°C～+85°C |
-40°C～+85°C |
|
存储温度 |
-40℃～+85℃ |
-40℃～+85℃ |
-40℃～+85℃ |
|
相对湿度 |
5%～95%（无凝露） |
5%～95%（无凝露） |
5%～95%（无凝露） |
|
业务口防雷 |
共模±7kV |
共模±7kV |
共模±7kV |
|
电源口防雷 |
DC 电源口：差模±1kV，共模 ±2kV |
DC 电源口：差模±1kV，共模 ±2kV |
DC 电源口：差模±1kV，共模 ±2kV |
|
散热方式 |
自然散热，无风扇 |
自然散热，无风扇 |
自然散热，无风扇 |
|
项目 |
CloudEngine S5735I- S8U2XN-V2 |
CloudEngine S5735I- S16T2S4XN-V2 |
CloudEngine S5735I- S8T8P2S4XN-V2 |
|
固定端口 |
8 个 10/100/1000BASE-T 以 太网端口，PoE++，2 个 GE/10GE SFP+ |
16 个 10/100/1000BASE-T 以 太网端口，2 个 100/1000M SFP，4 个 GE/10GE SFP+ |
8 个 10/100/1000BASE-T 以太 网端口，8 个 10/100/1000BASE-T 以太网端 口（PoE+）， 2 个 100/1000M SFP，4 个 GE/10GE SFP+ |
|
告警口 |
1 路 DI/DO 接口 |
||
|
机箱尺寸（宽 x 深 x 高，单位：mm） |
44x133x150 |
127x133x150 |
127x133x150 |
|
安装方式 |
DIN 导轨安装 |
DIN 导轨安装 |
DIN 导轨安装 |
|
整机重量（含包材） |
1.3kg |
3.02kg |
3.07kg |
|
IP 防护等级 |
IP41 |
IP41 |
IP41 |
|
电源类型 |
240W AC PoE 电源适配器或者外置 DC 电源，支持 1:1 热备 |
60W AC 电源适配器或者外置 DC 电源，支持 1:1 热备 |
240W AC PoE 电源适配器或者外置 DC 电源，支持 1:1 热备 |
|
额定电压 |
直流输入：56V DC |
直流输入：12~ 48V DC |
直流输入：56V DC |
|
最大电压 |
直流输入：54~57V DC（支持 PoE/PoE+/PoE++）或 |
直流输入：9.6~ 60V DC |
直流输入：54~57V DC（支持 PoE/PoE+）或 48V DC（支持 |
|
项目 |
CloudEngine S5735I- S8U2XN-V2 |
CloudEngine S5735I- S16T2S4XN-V2 |
CloudEngine S5735I- S8T8P2S4XN-V2 |
|
48V DC（支持 PoE） |
PoE） |
||
|
最大功耗 |
|
31.3W @10.8V 27.5W @48V |
|
|
噪声 |
无风扇,<30dB(A) |
无风扇,<30dB(A) |
无风扇,<30dB(A) |
|
长期运行温度 |
0m～1800m 海拔，配套工业级光模块： -40°C～+60°C（安装在密封柜） -40°C～+70°C（安装在通风柜，通风风速至少为 80LFM （Line Feet Minute）） -40°C～+75°C（安装在自带风扇的通风柜，通风风速至少为 200LFM） |
0m～1800m 海拔，配套工业级光模块： -40°C～+60°C（安装在密封柜） -40°C～+70°C（安装在通风柜，通风风速至少为 80LFM （Line Feet Minute）） -40°C～+75°C（安装在自带风扇的通风柜，通风风速至少为 200LFM） 设备在低电压输入有如下限制：
|
0m～1800m 海拔，配套工业级光模块： -40°C～+60°C（安装在密封柜） -40°C～+70°C（安装在通风柜，通风风速至少为 80LFM （Line Feet Minute）） -40°C～+75°C（安装在自带风扇的通风柜，通风风速至少为 200LFM） 说明：
240W：环境温度小于等于 55℃ （安装在密封柜），设备最多支持使用 6 个光模块 |
|
存储温度 |
-40°C～+85°C |
-40℃～+85℃ |
-40℃～+85℃ |
|
相对湿度 |
5%～95%（无凝露） |
5%～95%（无凝露） |
5%～95%（无凝露） |
|
业务口防雷 |
共模±6kV |
共模±6kV |
共模±6kV |
|
电源口防雷 |
DC 电源口：差模±2kV，共模 ±4kV |
DC 电源口：差模±1kV，共模 ±2kV |
DC 电源口：差模±1kV，共模 ±2kV |
|
散热方式 |
自然散热，无风扇 |
自然散热，无风扇 |
自然散热，无风扇 |
*备注：设备配套 480W 的电源适配器最大可支持 400WPoE 输出。
电源规格
|
项目 |
60W AC 电源适配器 |
240W AC PoE 电源适配器 |
|
产品外观 |
||
|
额定输入电压 |
|
|
|
额定输出电压 |
12V DC |
56V DC |
|
功率 |
60W |
PoE 功率：220W总功率：240W |
|
重量 |
0.90kg |
1.47kg |
|
尺寸（宽 x 深 x 高，单位： mm） |
150x133x40 |
150x133x60 |
|
工作温度 |
-40°C 至+70°C |
-40°C 至+70°C |
|
存储温度 |
-40°C 至+85°C |
-40°C 至+85°C |
|
相对湿度 |
5%～95%（无凝露） |
5%～95%（无凝露） |
|
散热方式 |
自然散热 |
自然散热 |
业务特性
|
特性 |
特性描述 |
|
MAC 地址表 |
遵循 IEEE 802.1d 标准 |
|
支持最大 32K 个 MAC 条目 |
|
|
支持 MAC 地址自动学习和老化 |
|
|
支持静态、动态、黑洞 MAC 表项 |
|
|
支持源 MAC 地址过滤 |
|
|
支持接口 MAC 地址学习个数限制 |
|
特性 |
特性描述 |
|
VLAN 特性 |
支持 4K VLAN |
|
支持 Voice VLAN |
|
|
支持 MUX VLAN 功能 |
|
|
支持基于 MAC/协议/IP 子网/策略/端口的 VLAN |
|
|
支持 VLAN Stacking、VLAN mapping |
|
|
支持基本 QinQ 和灵活 QinQ |
|
|
支持 LNP、VCMP、GVRP 协议 |
|
|
以太环网保护 |
支持 SmartLink 树型拓朴和 SmartLink 多实例，提供主备链路的毫秒级保护 |
|
支持智能以太保护 SEP 协议 |
|
|
支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s）协议 |
|
|
支持 ERPS 以太环保护协议（G.8032） |
|
|
支持 BPDU 保护、根保护和环回保护 |
|
|
探测协议 |
支持 LBDT、L2PT、DLDP |
|
支持 SmartLink、MonitorLink |
|
|
支持 802.1ag、802.3ah、Y.1731 |
|
|
IP 路由 |
支持静态路由、路由策略、策略路由 |
|
支持 RIP、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、 BGP、BGP4+ |
|
|
支持 VRRP、VRRP6、ECMP |
|
|
最大 8192 个 FIBv4 条目 |
|
|
最大 3072 个 FIBv6 条目 |
|
|
IPv6 特性 |
支持 ND（Neighbor Discovery） |
|
支持 PMTU |
|
|
支持 IPv6 Ping、IPv6 Tracert、IPv6 Telnet |
|
|
组播 |
支持 PIM DM、PIM SM、PIM SSM、PIMv6 |
|
支持 IGMP v1/v2/v3 及 IGMP v1/v2/v3 Snooping 及 IGMP 快速离开机制 |
|
|
支持捆绑端口的组播负载分担 |
|
|
支持基于端口的组播流量统计 |
|
|
支持 VLAN 组播、组播静态 MAC |
|
|
可靠性 |
支持 LACP |
|
特性 |
特性描述 |
|
支持 VRRP |
|
|
支持 BFD |
|
|
支持 LLDP |
|
|
QoS/ACL |
支持对端口入方向、出方向进行速率限制 |
|
支持报文重定向 |
|
|
支持基于端口的流量监管，支持双速三色 CAR 功能 |
|
|
每端口支持 8 个队列 |
|
|
支持 DRR、SP、DRR+SP 队列调度算法 |
|
|
支持报文的 802.1p 和 DSCP 优先级重新标记 |
|
|
支持 L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源 MAC 地址、目的 MAC 地址、源 IP 地址、目的 IP 地址、TCP/UDP 协议源/目的端口号、协议、VLAN 的包过滤功能 |
|
|
支持基于队列限速和端口整形的功能 |
|
|
支持 Profinet RT、Ethernet/IP、Modbus TCP，OPC UA，GOOSE 主流工业协议转发 |
|
|
支持网络切片（VLAN） |
|
|
安全特性 |
用户分级管理和口令保护 |
|
支持防止 DOS、ARP 攻击功能、ICMP 防攻击 |
|
|
支持 IP、MAC、端口、VLAN 的组合绑定 |
|
|
支持端口隔离、端口安全、Sticky MAC |
|
|
支持黑洞 MAC 地址 |
|
|
支持 MAC 地址学习数目限制 |
|
|
支持 IEEE 802.1x 认证，支持单端口最大用户数限制 |
|
|
支持 AAA 认证，支持 Radius、HWTACACS、NAC 等多种方式 |
|
|
支持 SSH V2.0 |
|
|
支持 HTTPS |
|
|
支持 CPU 保护功能 |
|
|
支持黑名单和白名单 |
|
|
支持 dot1X、MAC 认证 |
|
|
支持 DHCPv4/v6 Client/Relay/Server/Snooping |
|
|
支持对 ND、DHCPv6 等 IPv6 协议报文进行攻击溯源和惩罚 |
|
特性 |
特性描述 |
|
支持 ND snooping |
|
|
管理和维护 |
支持智能堆叠 iStack* |
|
支持基于 Netconf/Yang 的控制器管理 |
|
|
支持虚拟电缆检测（Virtual Cable Test） |
|
|
支持 SNMPv1/v2c/v3 |
|
|
支持 RMON |
|
|
支持网管系统、支持 WEB 网管特性 |
|
|
支持系统日志、分级告警 |
|
|
支持 802.3az 能效以太网 EEE |
|
|
支持 GVRP 协议 |
|
|
支持 iPCA、sFlow、NQA、Telemetry |
|
|
支持 1588V2 |
|
|
支持 WebMaster |
|
|
互通性 |
VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通） |
*备注：R22C10 版本开始支持智能堆叠，堆叠后 DI/DO 和 RS485 接口失效。
相关标准
|
标准 |
标准协议 |
支持情况 |
|
认证标准 |
CE （EN 55032 、EN 55035 、EN 300386、 EN62368-1 ） |
支持 |
|
NRTL （UL62368-1） |
支持 |
|
|
IC （ICES-003 ） |
支持 |
|
|
RCM（AS/NZS CIPSR32 ） |
支持 |
|
|
IEC61850-3/IEEE1613 |
支持 |
|
|
CQC（GB4943,GB9254） |
支持 |
|
|
VCCI（VCCI-CISPR 32） |
支持 |
|
|
RoHS&REACH&WEEE SDOC |
支持 |
|
|
振动和冲击、 环境测试 |
IEC61850-3 |
支持 |
|
标准 |
标准协议 |
支持情况 |
|
IEEE1613 |
支持 |
|
|
EN 50155 |
支持 |
|
|
EN 50121-3-2 |
支持 |
|
|
EN 50125-3 |
支持 |
|
|
NEMA TS2 |
支持 |
|
|
ISTA 2A-2011 |
支持 |
|
|
IEC 60068-2-64 |
支持 |
|
|
IEC 60068-2-27 |
支持 |
|
|
IEC 60068-2-31 |
支持 |
|
|
ETSI EN 300 019-2-2 |
支持 |
|
|
EMC 标准 |
EN 55032，CLASS A |
支持 |
|
EN 55035，CLASS A |
支持 |
|
|
EN 50155 |
支持 |
|
|
IEEE1613 |
支持 |
|
|
EN61850-3 |
支持 |
|
|
EN 50121-1 |
支持 |
|
|
EN 50121-4 |
支持 |
|
|
EN 61000-3-2 |
支持 |
|
|
EN 61000-3-3 |
支持 |
|
|
AS/NZS CISPR 32 CLASS A |
支持 |
|
|
CISPR 32 |
支持 |
|
|
CISPR 35 |
支持 |
|
|
VCCI-CISPR 32 , CLASS A |
支持 |
|
|
FCC CFR Title 47, Part 15, Subpart B , Class A |
支持 |
|
|
ICES-003 Issue 7 CLASS A |
支持 |
|
|
ETSI EN 300386 |
支持 |
|
|
IEC 61000-4-2 （ESD） |
支持 |
|
|
IEC 61000-4-3 （RS） |
支持 |
|
标准 |
标准协议 |
支持情况 |
|
IEC 61000-4-4 （EFT） |
支持 |
|
|
IEC 61000-4-5 （Surge） |
支持 |
|
|
IEC 61000-4-6 |
支持 |
|
|
IEC 61000-4-8 |
支持 |
|
|
IEC 61000-4-10 |
支持 |
|
|
IEC 61000-4-16 Conducted CM Disturbances (30V, Cont/ 300V, 1 sec) IEC 61000-4-17 Ripple Immunity DC Power (10%) IEC 61000-4-18 Damped Oscillatory Wave (2.5kV, 1MHz) IEC 61000-4-29 DC Voltage Dips and Interruptions |
支持 |
|
|
安规标准 |
EN 62368-1 |
支持 |
|
UL 62368-1 |
支持 |
|
|
IEC 62368-1 |
支持 |
|
|
IEC 61850-3/IEEE 1613 |
支持 |
|
|
环境可靠性 |
ETSI EN 300 019-2-1 |
支持 |
|
ETSI EN 300 019-2-3 |
支持 |
|
|
IEC 60068-2-1 |
支持 |
|
|
IEC 60068-2-2 |
支持 |
|
|
IEC 60068-2-14 |
支持 |
|
|
IEC 60068-2-78 |
支持 |
|
|
IEC 60068-2-30 |
支持 |
|
|
IEC 60068-2-39 |
支持 |
订购信息
CloudEngine S5735I-S-V2 系列交换机及配件选购一览表：
|
产品型号 |
产品描述 |
|
CloudEngine S5735I- S8T4SN-V2 |
CloudEngine S5735I-S8T4SN-V2（8 个 10/100/1000BASE-T 以太网端口，4 个千兆 SFP，交流供电，自然散热） |
|
CloudEngine S5735I- S8T4XN-V2 |
CloudEngine S5735I-S8T4XN-V2（8 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+，交流供电，自然散热） |
|
CloudEngine S5735I- S8U4XN-V2 |
CloudEngine S5735I-S8U4XN-V2（8 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+，PoE++，交流供电，自然散热） |
|
产品型号 |
产品描述 |
|
CloudEngine S5735I- S8U2XN-V2 |
CloudEngine S5735I-S8U2XN-V2（8 个 10/100/1000BASE-T 以太网端口，2 个万兆 SFP+，PoE++，交流供电，自然散热） |
|
CloudEngine S5735I- S16T2S4XN-V2 |
S5735I-S16T2S4XN-V2(16 个 10/100/1000BASE-T 以太网端口 2 个千兆 SFP,4 个万兆 SFP+,DIN 导轨安装,双路冗余 9.6-60V DC 供电,自然散热) |
|
CloudEngine S5735I- S8T8P2S4XN-V2 |
S5735I-S8T8P2S4XN-V2(16 个 10/100/1000BASE-T 以太网端口,8 个 POE+,2 个千兆 SFP,4 个万兆 SFP+,DIN 导轨安装,双路冗余 54-57V DC 供电,自然散热) |
|
PAC60S12-AN |
60W 交流电源适配器 |
|
PAC240S56-CN |
240W 交流 PoE 电源适配器 |
|
N1-S57S-M-Lic |
S57XX-S 基本软件,每设备 |
|
N1-S57S-M-SnS1Y |
S57XX-S 基本软件软件订阅与保障年费,每设备,1 年 |
|
N1-S57S-F-Lic |
N1-智简园区基础包,S57XX-S,每设备 |
|
N1-S57S-F-SnS1Y |
N1-智简园区基础包,S57XX-S 软件订阅与保障年费,每设备,1 年 |
|
N1-S57S-A-Lic |
N1-智简园区高级包,S57XX-S,每设备 |
|
N1-S57S-A-SnS1Y |
N1-智简园区高级包,S57XX-S,软件订阅与保障年费,每设备,1 年 |
|
N1-S57S-FToA-Lic |
N1-智简园区基础包升级到高级包,S57XX-S,每设备 |
|
N1-S57S-FToA-SnS1Y |
N1-智简园区基础包升级到高级包,S57XX-S,软件订阅与保障年费,每设备,1 年 |
