描述
产品规格
S5732-H48UM2CC
02353HUB

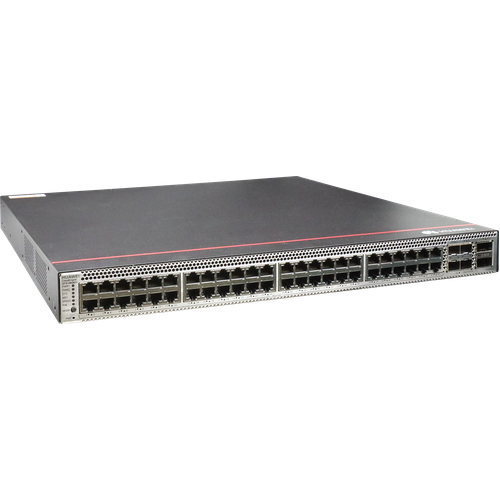

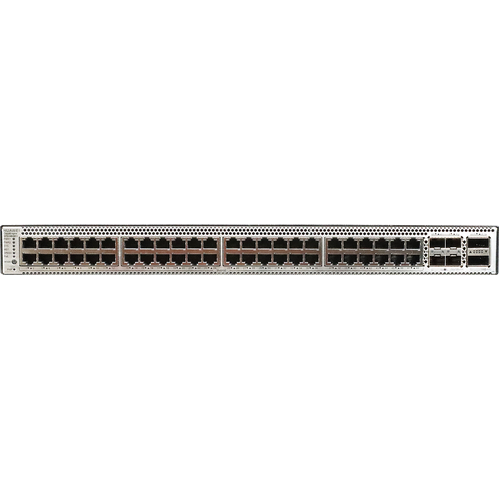

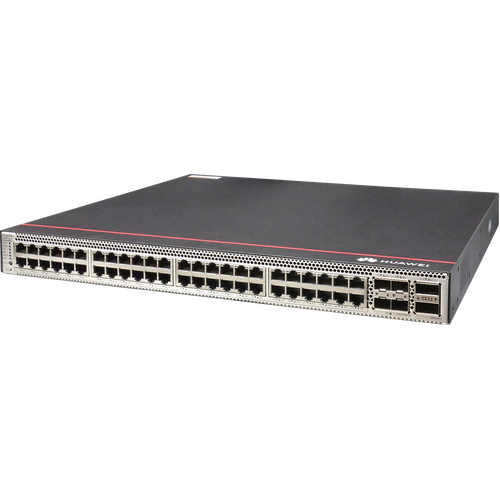

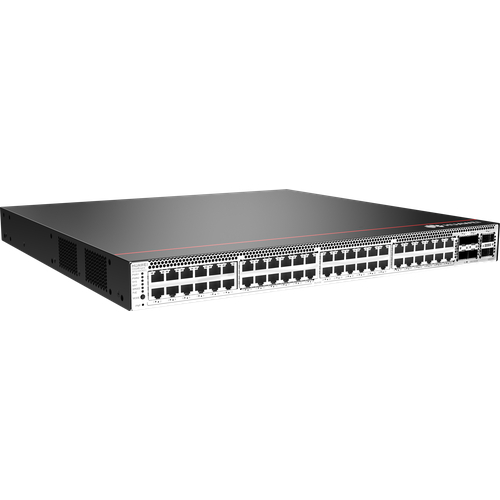

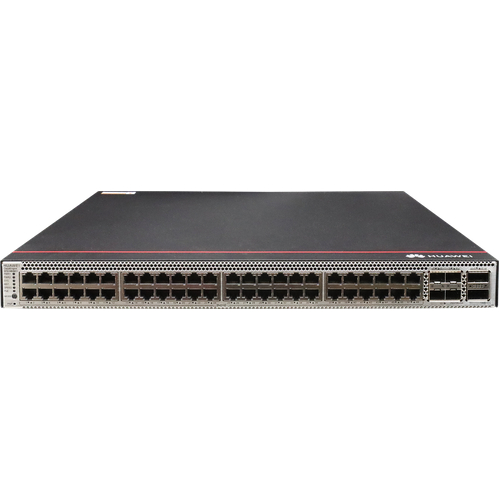

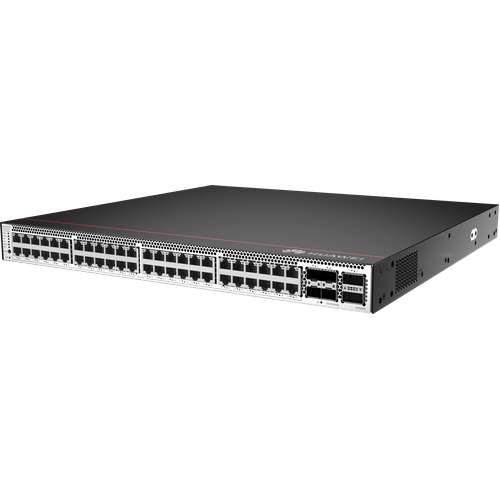

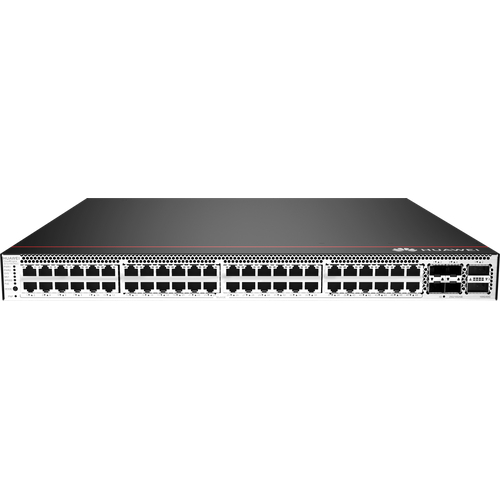

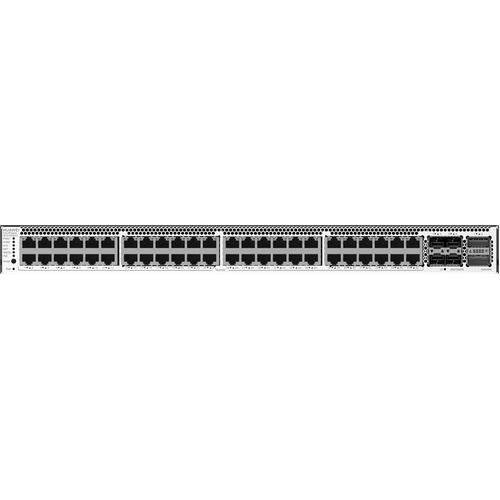

华为CloudEngine S5732-H48UM2CC旗舰款全万兆多速率交换机(48个100M/1/2.5/5/10GBase-T以太网端口,4个25GE SFP28,2个40GE/100GE QSFP28,单子卡槽位,PoE++,不含电源)
|
项目 |
CloudEngine S5732-H24UM2CC |
CloudEngine S5732-H48UM2CC |
|
固定端口 |
24 个 100M/2.5/5/10GE Base-T 以太网端口， 4 个 1/10/25GE SFP28 + 2 个 40GE QSFP+ 或 2 个 100GE QSFP28* |
48 个 100M/2.5/5/10GE Base-T 以太网端口，4 个 1/10/25GE SFP28 + 2 个 40GE QSFP+ 或 2 个 100GE QSFP28* |
|
扩展插槽 |
1 个扩展插槽，支持 2*25GE 或 8*10GE 光， 8*25GE 光，2*40GE 光及 2*100GE 光口子卡 |
1 个扩展插槽，支持 2*25GE 或 8*10GE 光， 8*25GE 光，2*40GE 光及 2*100GE 光口子卡 |
|
机箱尺寸（宽 x 深 x 高，单位：mm） |
442x420x43.6 |
442x420x43.6 |
|
机箱高度 |
1U |
1U |
|
满配重量 |
8.0 kg |
8.4 kg |
|
电源类型 |
|
|
|
额定电压 |
|
|
|
最大电压 |
|
|
|
项目 |
CloudEngine S5732-H24UM2CC |
CloudEngine S5732-H48UM2CC |
|
最大功耗 |
|
|
|
噪声 |
|
|
|
工作温度 |
-5℃～45℃ |
-5℃～45℃ |
|
存储温度 |
-40℃～70℃ |
-40℃～70℃ |
|
相对湿度 |
5%～95%（无凝露） |
5%～95%（无凝露） |
|
电源口防雷 |
|
|
|
散热方式 |
风冷散热，智能调速，风扇可插拔 |
风冷散热，智能调速，风扇可插拔 |
备注：上行 2*40GE 和 2*100GE 共用物理端口，当端口工作模式为 100GE 时，前面板的 4*25GE 不可使用，且支持拆分为
4*25GE SFP28；当端口工作模式为 40GE 时，支持拆分为 4*10GE SFP+。
业务特性
|
特性 |
特性描述 |
|
MAC 地址表 |
遵循 IEEE 802.1d 标准 |
|
支持 MAC 地址自动学习和老化 |
|
|
支持静态、动态、黑洞 MAC 表项 |
|
|
支持源 MAC 地址过滤 |
|
|
支持接口 MAC 地址学习个数限制 |
|
|
VLAN 特性 |
支持 4K 个 VLAN |
|
支持 Guest VLAN、Voice VLANs |
|
|
支持 GVRP 协议 |
|
|
支持 MUX VLAN 功能 |
|
|
支持基于 MAC/协议/IP 子网/策略/端口的 VLAN |
|
|
支持 VLAN Mapping 功能 |
|
|
环网保护技术 |
支持 RRPP 环型拓扑和 RRPP 多实例 |
|
支持 SmartLink 树型拓朴和 SmartLink 多实例，提供主备链路的毫秒级保护 |
|
特性 |
特性描述 |
|
支持智能以太保护 SEP 协议 |
|
|
支持 ERPS 以太环保护协议（G.8032） |
|
|
支持 BFD For OSPF/ISIS/VRRP/PIM 协议 |
|
|
支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s）协议 |
|
|
支持 BPDU 保护、根保护和环回保护 |
|
|
MPLS |
支持 MPLS L3VPN |
|
支持 MPLS L2VPN（VPWS/VPLS）支持 MPLS-TE |
|
|
支持 MPLS QoS |
|
|
IP 路由 |
静态路由、RIP V1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略 |
|
互通性 |
VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通） |
|
LNP 链路类型协商协议（和 DTP 相似功能） |
|
|
VCMP VLAN 集中管理协议（和 VTP 相似功能） |
|
|
IPv6 特性 |
支持 ND（Neighbor Discovery） |
|
支持 PMTU |
|
|
支持 Ipv6 Ping、Ipv6 Tracert、Ipv6 Telnet |
|
|
支持基于源 Ipv6 地址、目的 Ipv6 地址、四层端口、协议类型等 ACL |
|
|
支持 MLD v1/v2 snooping（Multicast Listener Discovery snooping） |
|
|
支持子接口配置 IPv6 地址，支持 VRRP6、DHCPv6、L3VPN 等 |
|
|
组 播 |
支持 IGMP v1/v2/v3 Snooping 和快速离开机制 |
|
支持 VLAN 内组播转发和组播多 VLAN 复制 |
|
|
支持捆绑端口的组播负载分担 |
|
|
支持可控组播 |
|
|
支持基于端口的组播流量统计 |
|
|
支持 IGMP v1/v2/v3、PIM-SM、PIM-DM、PIM-SSM |
|
|
支持 MSDP |
|
|
支持 MVPN |
|
|
QoS/ACL |
支持对端口入方向、出方向进行速率限制 |
|
支持报文重定向 |
|
特性 |
特性描述 |
|
支持基于端口的流量监管，支持双速三色 CAR 功能 |
|
|
每端口支持 8 个队列 |
|
|
支持 DRR、SP、DRR+SP 队列调度算法 |
|
|
支持 WRED |
|
|
支持报文的 802.1p 和 DSCP 优先级重新标记 |
|
|
支持 L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源 MAC 地址、目的 MAC 地址、源 IP 地址、目的 IP 地址、TCP/UDP 协议源/目的端口号、协议、VLAN 的包过滤功能 |
|
|
支持基于队列限速和端口整形的功能 |
|
|
安全特性 |
用户分级管理和口令保护 |
|
支持防止 DOS、ARP 攻击功能、ICMP 防攻击 |
|
|
支持 IP、MAC、端口、VLAN 的组合绑定 |
|
|
支持端口隔离、端口安全、Sticky MAC |
|
|
支持 MFF |
|
|
支持黑洞 MAC 地址 |
|
|
支持 MAC 地址学习数目限制 |
|
|
支持 IEEE 802.1X 认证，支持单端口最大用户数限制 |
|
|
支持 AAA 认证，支持 Radius、HWTACACS 等多种方式 |
|
|
支持 NAC 功能 |
|
|
支持 SSH V2.0 |
|
|
支持 HTTPS |
|
|
支持 CPU 保护功能 |
|
|
支持黑名单和白名单 |
|
|
支持对 ND、DHCPv6、MLD 等 IPv6 协议报文进行攻击溯源和惩罚 |
|
|
支持安全启动 |
|
|
支持 IPSec 对管理报文加密 |
|
|
支持 Macsec |
|
|
支持 ECA |
|
|
支持安全诱捕 |
|
|
可靠性 |
支持 LACP |
|
特性 |
特性描述 |
|
支持 E-Trunk |
|
|
支持以太网 OAM 802.3ah 和 802.1ag |
|
|
支持 ITU-Y.1731 |
|
|
支持 DLDP |
|
|
支持 LLDP |
|
|
支持 BFD for BGP/IS-IS/OSPF/静态路由等 |
|
|
VXLAN |
支持 VXLAN 二层网关、三层网关 |
|
支持集中式网关、分布式网关 |
|
|
支持 BGP-EVPN 协议 |
|
|
支持通过 Netconf 进行配置 |
|
|
超级虚拟交换网（SVF） |
支持作为 SVF Parent 将下联交换机、AP 纵向虚拟为一台设备管理 |
|
支持 2 层 Client 架构 |
|
|
支持配置 AS 交换机 IGMP-Snooping、端口的最大接入用户数 |
|
|
支持 AS 独立配置模式，Parent 设备上可以配置模板不支持的业务 |
|
|
支持与第三方厂商混合组网管理 |
|
|
支持作为 SVF Client |
|
|
iPCA 质量感知 |
支持直接对业务报文标记以获得丢包数量和丢包率的实时统计 |
|
支持网络级和设备级丢包数量和丢包率统计 |
|
|
TWAMP |
支持双向的 IP 链路性能测试 |
|
支持双向时延、单向丢包率、单向抖动等指标的性能测量 |
|
|
管理和维护 |
智能 iStack 堆叠 |
|
支持虚拟电缆检测（Virtual Cable Test） |
|
|
支持 SNMPv1/v2c/v3 |
|
|
支持 RMON |
|
|
支持网管系统、支持 WEB 网管特性 |
|
|
支持系统日志、分级告警 |
|
|
支持 GVRP 协议 |
|
|
支持 MUX VLAN 功能 |
|
|
支持 802.3az 能效以太网 EEE |
|
特性 |
特性描述 |
|
|
支持 NetStream |
||
|
支持智能运维 |
||
|
无线管理 （随板 AC） |
WLAN 基 本业务 |
支持 Mesh 组网 |
|
支持随板 AC 间 N+N 冷备 |
||
|
支持集群方式随板 AC 热备 |
||
|
支持 WLAN 终端定位 |
||
|
支持干扰源定位功能 |
||
|
支持频谱分析功能 |
||
|
支持 2.4G&5G 负载均衡 |
||
|
支持 5G 优先模式 |
||
|
AP 管理 |
支持 AP 和 AC 之间为 IPv4 网络 |
|
|
支持 AP 黑名单 |
||
|
支持 AP 白名单 |
||
|
支持设置 AP 接入控制方式 |
||
|
支持 AP 设备的配置和管理 |
||
|
支持 AP 节能 |
||
|
支持 AP LLDP 拓扑感知 |
||
|
AP 支持有线口流量调整优先级 |
||
|
AP 要支持有线口限速功能 |
||
|
无线用户管理 |
支持用户在 AC 内的漫游 |
|
|
支持基于 AP 的用户定位 |
||
|
支持用户在 AC 间漫游 |
||
|
支持 802.1X 接入认证 |
||
|
支持 Portal 接入认证 |
||
|
支持 MAC 接入认证 |
||
|
CAPWAP |
支持 L2/L3 网络的数据直接转发模式 |
|
|
支持 L2/L3 网络的数据隧道转发模式 |
||
|
支持 CAPWAP 隧道双链路负载均衡 |
||
|
支持 CAPWAP 隧道加密 |
||
|
特性 |
特性描述 |
|
|
射频管理 |
支持 802.11a/b/g/n |
|
|
支持 802.11ac wave1/wave2 |
||
|
支持 802.11ax |
||
|
支持设置射频干扰监测和规避 |
||
|
支持同频、邻频、其他设备、以及终端干扰检测功能 |
||
|
支持 AP 上线时自动选择信道和功率 |
||
|
支持动态功率、信道优化 |
||
|
WLAN QoS |
支持用户无线优先级到有线优先级的映射 |
|
|
支持用户无线优先级到 CAPWAP 隧道优先级的映射 |
||
|
支持基于 VAP 的空口上下行流量限速 |
||
|
支持基于用户的空口上下行流量限速 |
||
|
支持基于 SSID 的 CAR 功能 |
||
|
支持 WLAN 用户 CAR 功能 |
||
订购信息
CloudEngine S5732-H 系列多速率交换机及配件选购一览表：
|
产品型号 |
产品描述 |
|
CloudEngine S5732- H24UM2CC |
S5732-H24UM2CC 2.5G 组合配置(24 个 100M/1000M/2.5G 以太网端口,可选 RTU 升级到 5/10G，4 个 25GE SFP28+2 个 40GE 或 2 个 100GE QSFP28,单子卡槽位,PoE++,含 1 个 1000W 交流电源) |
|
CloudEngine S5732- H24UM2CC |
S5732-H24UM2CC 5G 组合配置(24 个 100M/1000M/2.5/5G 以太网端口,可选 RTU 升级到 10G， 4 个 25GE SFP28+2 个 40GE 或 2 个 100GE QSFP28,单子卡槽位,PoE++,含 1 个 1000W 交流电源) |
|
CloudEngine S5732- H24UM2CC |
S5732-H24UM2CC 10G 组合配置(24 个 100M/1000M/2.5/5/10G 以太网端口,4 个 25GE SFP28+2 个 40GE 或 2 个 100GE QSFP28,单子卡槽位,PoE++,含 1 个 1000W 交流电源) |
|
CloudEngine S5732- |
S5732-H48UM2CC 2.5G 组合配置(48 个 100M/1000M/2.5G 以太网端口,可选 RTU 升级到 |
|
产品型号 |
产品描述 |
|
H48UM2CC |
5/10G,4 个 25GE SFP28+2 个 40GE 或 2 个 100GE QSFP28,单子卡槽位,PoE++,含 1 个 1000W 交 流电源) |
|
CloudEngine S5732- H48UM2CC |
S5732-H48UM2CC 5G 组合配置(48 个 100M/1000M/2.5/5G 以太网端口,可选 RTU 升级到 10G,4 个 25GE SFP28+2 个 40GE 或 2 个 100GE QSFP28,单子卡槽位,PoE++,含 1 个 1000W 交流电源) |
|
CloudEngine S5732- H48UM2CC |
S5732-H48UM2CC 组合配置(48 个 100M/1000M/2.5/5/10G 以太网端口,4 个 25GE SFP28+2 个 40GE 或 2 个 100GE QSFP28,单子卡槽位,PoE++,含 1 个 1000W 交流电源) |
|
S7X08000 |
8 端口 10GE SFP+接口板 |
|
S7Y08000 |
8 端口 25GE/10GE/GE SFP28 接口板 |
|
S7Q02001 |
2 端口 40GE QSFP+接口板 |
|
S7C02000 |
2 端口 100GE QSFP28 接口板 |
|
PAC600S56-CB |
600W 交流 PoE 电源模块 |
|
PAC1000S56-CB |
1000W 交流 PoE 电源模块 |
|
PAC1000S56-DB |
1000W 交流 PoE 电源模块 |
|
PDC1000S56-CB |
1000W 直流 PoE 电源模块 |
|
FAN-031A-B |
风机盒 |
|
L-2.5GUPG5G-S57H |
S57-H 系列,2.5G 升级到 5G RTU license,12 个端口 |
|
L-2.5GUPG10G- S57H |
S57-H 系列,2.5G 升级到 10G RTU license,12 个端口 |
|
L-5GUPG10G-S57H |
S57-H 系列,5G 升级到 10G RTU license,12 个端口 |
|
L-512AP-S57 |
S57 系列，无线接入控制器 AP 资源授权-512AP |
|
L-64AP-S57 |
S57 系列，无线接入控制器 AP 资源授权-64AP |
|
L-32AP-S57 |
S57 系列，无线接入控制器 AP 资源授权-32AP |
|
L-1AP-S57 |
S57 系列，无线接入控制器 AP 资源授权-1AP |
|
L-VxLAN-S57 |
S57 系列，VxLAN 软件授权 License，每设备 |
|
N1-S57H-M-Lic |
S57XX-H 基本软件,每设备 |
|
N1-S57H-M-SnS1Y |
S57XX-H 基本软件软件订阅与保障年费,每设备,1 年 |
|
N1-S57H-F-Lic |
N1-智简园区基础包,S57XX-H,每设备 |
|
N1-S57H-F-SnS1Y |
N1-智简园区基础包,S57XX-H 软件订阅与保障年费,每设备,1 年 |
|
N1-S57H-A-Lic |
N1-智简园区高级包,S57XX-H,每设备 |
|
N1-S57H-A-SnS1Y |
N1-智简园区高级包,S57XX-H,软件订阅与保障年费,每设备,1 年 |
|
N1-S57H-FToA-Lic |
N1-智简园区基础包升级到高级包,S57XX-H,每设备 |
|
产品型号 |
产品描述 |
|
N1-S57H-FToA- SnS1Y |
N1-智简园区基础包升级到高级包,S57XX-H,软件订阅与保障年费,每设备,1 年 |
