描述
产品规格
S5731-H48P4XC-K
02353JQB

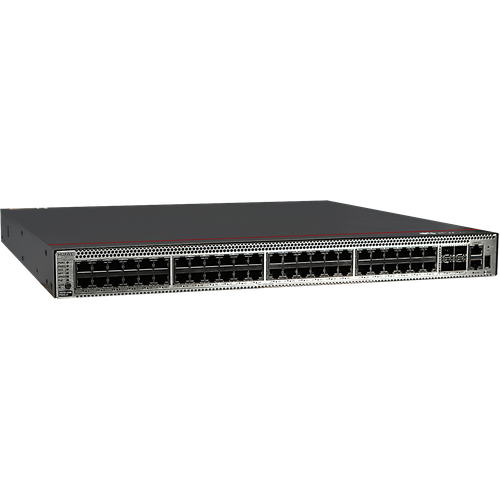

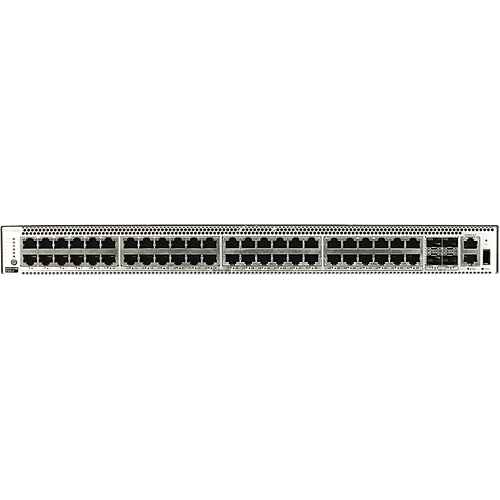

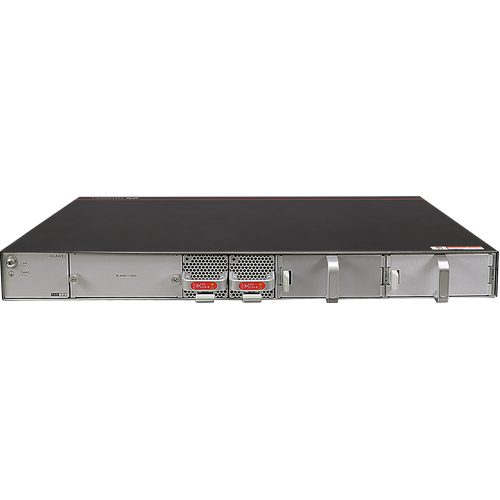

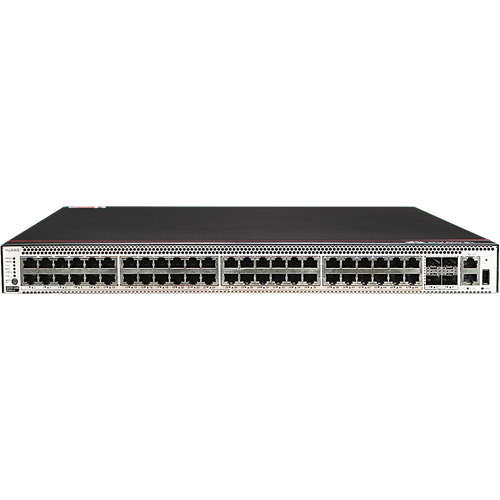

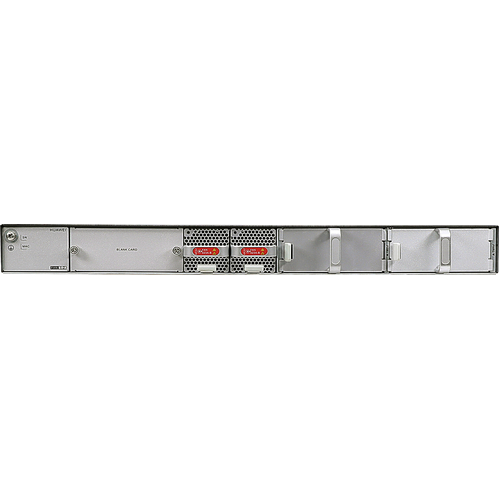

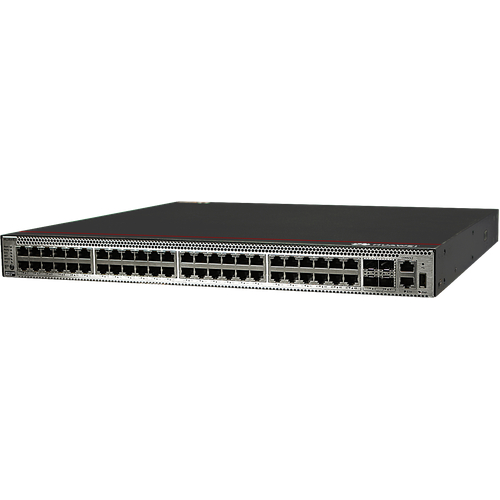

华为CloudEngine S5731-H48P4XC-K安可系列交换机(48个10/100/1000BASE-T以太网端口,4个万兆SFP+,单子卡槽位,PoE+,不含电源)
| 项目 | CloudEngine S5731- H24T4XC-K | CloudEngine S5731- H24P4XC-K | CloudEngine S5731- H48P4XC-K |
| 固定端口 | 24 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ | 24 个 10/100/1000Base-T 以太网端口（PoE+），4 个万兆 SFP+ | 48 个 10/100/1000Base-T 以太网端口 （PoE+），4 个万兆 SFP+ |
| 机箱尺寸（宽 | 442x420x43.6 | 442x420x43.6 | 442x420x43.6 |
| 项目 | CloudEngine S5731- H24T4XC-K | CloudEngine S5731- H24P4XC-K | CloudEngine S5731- H48P4XC-K |
| x 深 x 高，单位：mm） | |||
| 机箱高度 | 1U | 1U | 1U |
| 满配重量 | 8.4kg | 8.6kg | 8.8kg |
| 扩展插槽 | 1 个扩展插槽，支持 8*10GE 或
2*25GE 光口子卡 |
1 个扩展插槽，支持 8*10GE 或
2*25GE 光口子卡 |
1 个扩展插槽，支持 8*10GE 或
2*25GE 光口子卡 |
| 电源类型 | ·
150W AC 电源 · · 600W AC 电源 · · 1000W DC 电源 · |
·
交流输入（600W/1000W PoE AC）：100-240V AC； 50/60Hz · · 交流输入（600W/1000W PoE AC）：240V DC · · 直流输入（1000W PoE DC）：-48~ -60V DC · |
·
交流输入（600W/1000W PoE AC）：100-240V AC； 50/60Hz · · 交流输入（600W/1000W PoE AC）：240V DC · · 直流输入（1000W PoE DC）：-48~ -60V DC · |
| 额定电压 | ·
交流输入（600W AC）： 100-240V AC；50/60Hz · · 交流输入（150W AC）： 100-240V AC；50/60Hz · · 直流输入（180W DC）：- 48~ -60V DC · · 直流输入（1000W DC）：- 48~ -60V DC · |
·
交流输入（600W/1000W PoE AC）：90-290V AC；45Hz- 65Hz · · 高压直流输入（600W/1000W PoE AC）：190-290V DC（满 · 足 240V 高压直流认证） · · 直流输入（1000W PoE DC）：-38.4~ -72V DC · |
·
交流输入（600W/1000W PoE AC）：90-290V AC； 45Hz-65Hz · · 高压直流输入 · （600W/1000W PoE AC）： 190-290V DC（满足 240V · 高压直流认证） · · 直流输入（1000W PoE DC）：-38.4~ -72V DC · |
| 最大电压 | ·
交流输入（150W AC）：90- 264V AC；47Hz-63Hz · · 交流输入（600W AC）：90- 290V AC；45Hz-65Hz · · 高压直流输入（600W AC）： 190-290V DC（满足 240V 高 · 压直流认证） · · 直流输入（180W/1000W DC）：-38.4~ -72V DC · |
·
交流输入（1000W PoE AC）：90-290V AC；45Hz- 65Hz · · 高压直流输入（1000W PoE AC）：190-290V DC（满足 · 240V 高压直流认证） |
·
交流输入（1000W PoE AC）：90-290V AC；45Hz- 65Hz · · 高压直流输入（1000W PoE AC）：190-290V DC（满足 · 240V 高压直流认证） |
| 最大功耗 | 114W | ·
不带 PoE：121W · · 带 PoE：977W（PoE： 720W） · |
·
不带 PoE：132W · · 带 PoE：1750W（PoE： 1440W） · |
| 噪声 | ·
常温声功率：57.5dB(A) · · 高温声功率：70.9dB(A) · · 常温声压：47.5dB(A) · |
·
常温声功率：62.3dB(A) · · 高温声功率：71.8dB(A) · · 常温声压：52.8dB(A) · |
·
常温声功率：62.3dB(A) · · 高温声功率：71.8dB(A) · · 常温声压：52.8dB(A) · |
| 项目 | CloudEngine S5731- H24T4XC-K | CloudEngine S5731- H24P4XC-K | CloudEngine S5731- H48P4XC-K |
| 工作温度 | -5℃～45℃ | -5℃～45℃ | -5℃～45℃ |
| 存储温度 | -40℃～70℃ | -40℃～70℃ | -40℃～70℃ |
| 相对湿度 | 5%～95%（无凝露） | 5%～95%（无凝露） | 5%～95%（无凝露） |
| 业务口防雷 | 共模±6kV | 共模±6kV | 共模±6kV |
| 电源口防雷 | ·
AC 电源口：差模±6kV，共模 · ±6kV · · DC 电源口：差模±2kV，共模 · ±4kV |
差模±6kV，共模±6kV | 差模±6kV，共模±6kV |
| 散热方式 | 风冷散热，智能调速，风扇可插拔 | 风冷散热，智能调速，风扇可插 | 风冷散热，智能调速，风扇可插 |
业务特性
| 特性 | 特性描述 |
| MAC 地址表 | 遵循 IEEE 802.1d 标准 |
| 支持 288K MAC 地址容量 | |
| 支持 MAC 地址自动学习和老化 | |
| 支持静态、动态、黑洞 MAC 表项 | |
| VLAN 特性 | 支持 4K 个 VLAN |
| 支持 Guest VLAN、Voice VLANs | |
| 支持 GVRP 协议 | |
| 支持 MUX VLAN 功能 | |
| 支持基于 MAC/协议/IP 子网/策略/端口的 VLAN | |
| 支持 VLAN Mapping 功能 | |
| 环网保护技术 | 支持 RRPP 环型拓扑和 RRPP 多实例 |
| 支持 SmartLink 树型拓朴和 SmartLink 多实例，提供主备链路的毫秒级保护 | |
| 支持智能以太保护 SEP 协议 | |
| 支持 ERPS 以太环保护协议（G.8032） | |
| 支持 BFD For OSPF/ISIS/VRRP/PIM 协议 | |
| 支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s）协议 |
| 特性 | 特性描述 |
| 支持 BPDU 保护、根保护和环回保护 | |
| MPLS | 支持 MPLS L3VPN |
| 支持 MPLS L2VPN（VPWS/VPLS）支持 MPLS-TE | |
| 支持 MPLS QoS | |
| IP 路由 | 静态路由、RIP V1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略 |
| 互通性 | VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通） |
| LNP 链路类型协商协议（和 DTP 相似功能） | |
| VCMP VLAN 集中管理协议（和 VTP 相似功能） | |
| IPv6 特性 | 支持 ND（Neighbor Discovery） |
| 支持 PMTU | |
| 支持 Ipv6 Ping、Ipv6 Tracert、Ipv6 Telnet | |
| 支持基于源 Ipv6 地址、目的 Ipv6 地址、四层端口、协议类型等 ACL | |
| 支持 MLD v1/v2 snooping（Multicast Listener Discovery snooping） | |
| 支持子接口配置 IPv6 地址，支持 VRRP6、DHCPv6、L3VPN 等 | |
| 组 播 | 支持 IGMP v1/v2/v3 Snooping 和快速离开机制 |
| 支持 VLAN 内组播转发和组播多 VLAN 复制 | |
| 支持捆绑端口的组播负载分担 | |
| 支持可控组播 | |
| 支持基于端口的组播流量统计 | |
| 支持 IGMP v1/v2/v3、PIM-SM、PIM-DM、PIM-SSM | |
| 支持 MSDP | |
| 支持 MVPN | |
| QoS/ACL | 支持对端口入方向、出方向进行速率限制 |
| 支持报文重定向 | |
| 支持基于端口的流量监管，支持双速三色 CAR 功能 | |
| 每端口支持 8 个队列 | |
| 支持 DRR、SP、DRR+SP 队列调度算法 | |
| 支持 WRED |
| 特性 | 特性描述 |
| 支持报文的 802.1p 和 DSCP 优先级重新标记 | |
| 支持 L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源 MAC 地址、目的 MAC 地址、源
IP 地址、目的 IP 地址、TCP/UDP 协议源/目的端口号、协议、VLAN 的包过滤功能 |
|
| 支持基于队列限速和端口整形的功能 | |
| 安全特性 | 用户分级管理和口令保护 |
| 支持防止 DOS、ARP 攻击功能、ICMP 防攻击 | |
| 支持 IP、MAC、端口、VLAN 的组合绑定 | |
| 支持端口隔离、端口安全、Sticky MAC | |
| 支持 MFF | |
| 支持黑洞 MAC 地址 | |
| 支持 MAC 地址学习数目限制 | |
| 支持 IEEE 802.1X 认证，支持单端口最大用户数限制 | |
| 支持 AAA 认证，支持 Radius、HWTACACS 等多种方式 | |
| 支持 NAC 功能 | |
| 支持 SSH V2.0 | |
| 支持 HTTPS | |
| 支持 CPU 保护功能 | |
| 支持黑名单和白名单 | |
| 支持对 ND、DHCPv6、MLD 等 IPv6 协议报文进行攻击溯源和惩罚 | |
| 支持安全启动 | |
| 支持安全日志管理 | |
| 支持国密认证 | |
| 支持数字签名 | |
| 支持 IPSec 对管理报文加密 | |
| 支持 ECA | |
| 支持安全诱捕 | |
| 可靠性 | 支持 LACP |
| 支持 E-Trunk | |
| 支持以太网 OAM 802.3ah 和 802.1ag |
| 特性 | 特性描述 |
| 支持 ITU-Y.1731 | |
| 支持 DLDP | |
| 支持 LLDP | |
| 支持 BFD for BGP/IS-IS/OSPF/静态路由等 | |
| VXLAN | 支持 VXLAN 二层网关、三层网关 |
| 支持集中式网关、分布式网关 | |
| 支持 BGP-EVPN 协议 | |
| 支持通过 Netconf 进行配置 | |
| 超级虚拟交换网（SVF） | 支持作为 SVF Parent 将下联交换机、AP 纵向虚拟为一台设备管理 |
| 支持 2 层 Client 架构 | |
| 支持配置 AS 交换机 IGMP-Snooping、端口的最大接入用户数 | |
| 支持 AS 独立配置模式，Parent 设备上可以配置模板不支持的业务 | |
| 支持与第三方厂商混合组网管理 | |
| 支持作为 SVF Client | |
| iPCA 质量感知 | 支持直接对业务报文标记以获得丢包数量和丢包率的实时统计 |
| 支持网络级和设备级丢包数量和丢包率统计 | |
| TWAMP | 支持双向的 IP 链路性能测试 |
| 支持双向时延、单向丢包率、单向抖动等指标的性能测量 | |
| 管理和维护 | 智能 iStack 堆叠 |
| 支持虚拟电缆检测（Virtual Cable Test） | |
| 支持 SNMPv1/v2c/v3 | |
| 支持 RMON | |
| 支持网管系统、支持 WEB 网管特性 | |
| 支持系统日志、分级告警 | |
| 支持 GVRP 协议 | |
| 支持 MUX VLAN 功能 | |
| 支持 802.3az 能效以太网 EEE | |
| 支持 NetStream | |
| 支持智能运维 |
| 特性 | 特性描述 | |
| 无线管理
（随板 AC） |
WLAN 基
本业务 |
支持 Mesh 组网 |
| 支持随板 AC 间 N+N 冷备 | ||
| 支持集群方式随板 AC 热备 | ||
| 支持 WLAN 终端定位 | ||
| 支持干扰源定位功能 | ||
| 支持频谱分析功能 | ||
| 支持 2.4G&5G 负载均衡 | ||
| 支持 5G 优先模式 | ||
| AP 管理 | 支持 AP 和 AC 之间为 IPv4 网络 | |
| 支持 AP 黑名单 | ||
| 支持 AP 白名单 | ||
| 支持设置 AP 接入控制方式 | ||
| 支持 AP 设备的配置和管理 | ||
| 支持 AP 节能 | ||
| 支持 AP LLDP 拓扑感知 | ||
| AP 支持有线口流量调整优先级 | ||
| AP 要支持有线口限速功能 | ||
| 无线用户管理 | 支持用户在 AC 内的漫游 | |
| 支持基于 AP 的用户定位 | ||
| 支持用户在 AC 间漫游 | ||
| 支持 802.1X 接入认证 | ||
| 支持 Portal 接入认证 | ||
| 支持 MAC 接入认证 | ||
| CAPWAP | 支持 L2/L3 网络的数据直接转发模式 | |
| 支持 L2/L3 网络的数据隧道转发模式 | ||
| 支持 CAPWAP 隧道双链路负载均衡 | ||
| 支持 CAPWAP 隧道加密 | ||
| 射频管理 | 支持 802.11a/b/g/n | |
| 支持 802.11ac wave1/wave2 | ||
| 特性 | 特性描述 | |
| 支持 802.11ax | ||
| 支持设置射频干扰监测和规避 | ||
| 支持同频、邻频、其他设备、以及终端干扰检测功能 | ||
| 支持 AP 上线时自动选择信道和功率 | ||
| 支持动态功率、信道优化 | ||
| WLAN
QoS |
支持用户无线优先级到有线优先级的映射 | |
| 支持用户无线优先级到 CAPWAP 隧道优先级的映射 | ||
| 支持基于 VAP 的空口上下行流量限速 | ||
| 支持基于用户的空口上下行流量限速 | ||
| 支持基于 SSID 的 CAR 功能 | ||
| 支持 WLAN 用户 CAR 功能 | ||
CloudEngine S5731-H-K 系列交换机及配件选购一览表：
|
产品型号 |
产品描述 |
|
CloudEngine S5731- H24T4XC-K |
CloudEngine S5731-H24T4XC（24 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+，单子卡槽位，不含电源） |
|
CloudEngine S5731- H24P4XC-K |
CloudEngine S5731-H24P4XC（24 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+，单子卡槽位，PoE+，不含电源） |
|
CloudEngine S5731- H48P4XC-K |
CloudEngine S5731-H48P4XC（48 个 10/100/1000BASE-T 以太网端口，4 个万兆 SFP+，单子卡槽位，PoE+，不含电源） |
|
S7X0800K0 |
8 端口 10GE SFP+接口板 |
|
PAC600S12-CB |
600W 交流电源模块 |
|
PAC150S12-R |
150W 交流电源模块 |
|
PDC180S12-CR |
180W 直流电源模块 |
|
PDC1000S12-DB |
1000W 直流电源模块 |
|
PAC600S56-CB |
600W 交流 PoE 电源模块 |
|
PAC1000S56-CB |
1000W 交流 PoE 电源模块 |
|
PAC1000S56-DB |
1000W 交流 PoE 电源模块 |
|
PDC1000S56-CB |
1000W 直流 PoE 电源模块 |
|
FAN-023A-B |
风机盒 |
|
L-512AP-S57 |
S57 系列，无线接入控制器 AP 资源授权-512AP |
|
L-64AP-S57 |
S57 系列，无线接入控制器 AP 资源授权-64AP |
|
L-32AP-S57 |
S57 系列，无线接入控制器 AP 资源授权-32AP |
|
L-1AP-S57 |
S57 系列，无线接入控制器 AP 资源授权-1AP |
|
L-VxLAN-S57 |
S57 系列，VxLAN 软件授权 License，每设备 |
|
N1-S57H-K-M-Lic |
S57XX-H-K 基本软件,每设备 |
|
N1-S57H-K-M-SnS1Y |
S57XX-H-K 基本软件软件订阅与保障年费,每设备,1 年 |
|
N1-S57H-K-F-Lic |
N1-智简园区基础包,S57XX-H-K,每设备 |
|
N1-S57H-K-F-SnS1Y |
N1-智简园区基础包,S57XX-H-K 软件订阅与保障年费,每设备,1 年 |
|
N1-S57H-K-A-Lic |
N1-智简园区高级包,S57XX-H-K,每设备 |
|
N1-S57H-K-A-SnS1Y |
N1-智简园区高级包,S57XX-H-K,软件订阅与保障年费,每设备,1 年 |
|
产品型号 |
产品描述 |
|
N1-S57H-K-FToA-Lic |
N1-智简园区基础包升级到高级包,S57XX-H-K,每设备 |
|
N1-S57H-K-FToA- SnS1Y |
N1-智简园区基础包升级到高级包,S57XX-H-K,软件订阅与保障年费,每设备,1 年 |
