产品参数、资料、报价、欢迎联系 电话：18201370175（微信）

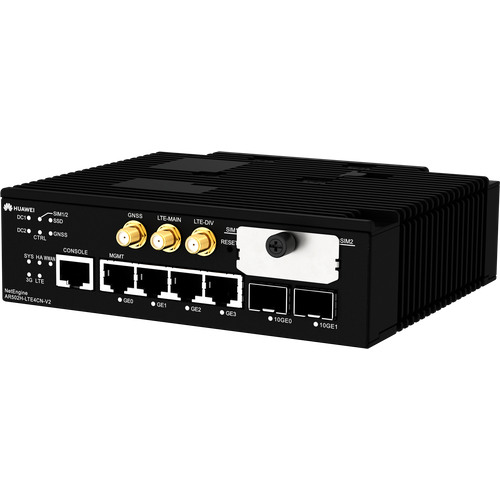

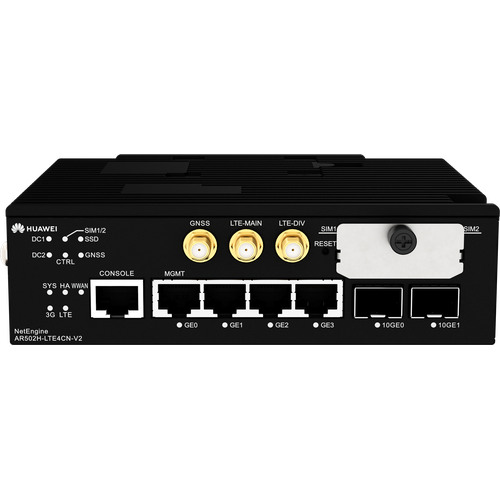

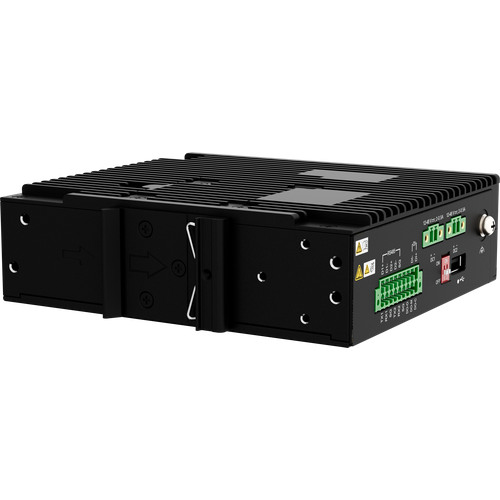

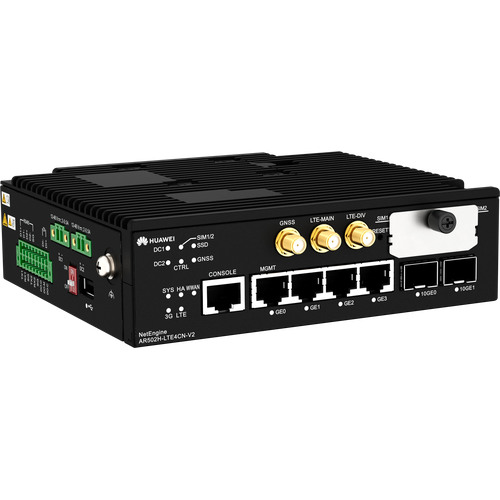

供应华为AR502H-LTE4CN-V2工业网关，2*RS485，1*DI/DO，2*10GE SFP+，1*LTE，GPS/GLONASS/Galileo/BDS
部件编码：50010822
华为AR502H-LTE4CN-V2 2*RS485(or 2*RS232),1*DI/DO,4*GE (10/100/1000M RJ45),2*10GE SFP+,1*LTE (dual SIM),1*USB2.0,GPS/GLONASS/Galileo/BDS,9.6-60VDC
华为AR500系列企业路由器工业网关 硬件规格
|
规格名称 |
AR502H-LTE4CN-V2 |
|
盒体 |
压铸结构件 |
华为 AR502H-V2 系列产品彩页
|
处理器 |
ARM 4 核 A55，1.6GHz |
||
|
DDR |
4GB，DDR4 (边缘计算模式开放 1.5G) |
||
|
Flash |
2GB，SLC NAND (边缘计算模式开放 1G) |
||
|

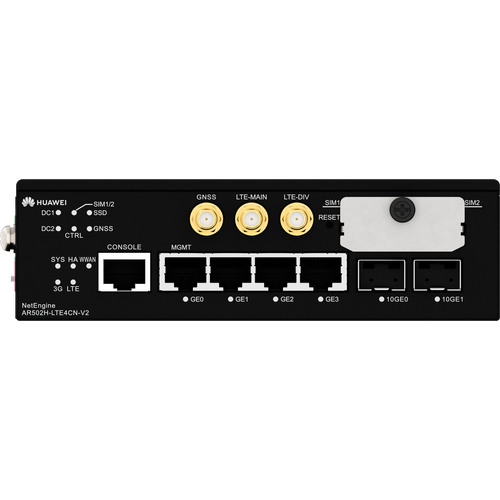

固定以太接口 |
4 * GE 电，2 * 10GE SFP+ |
||
|

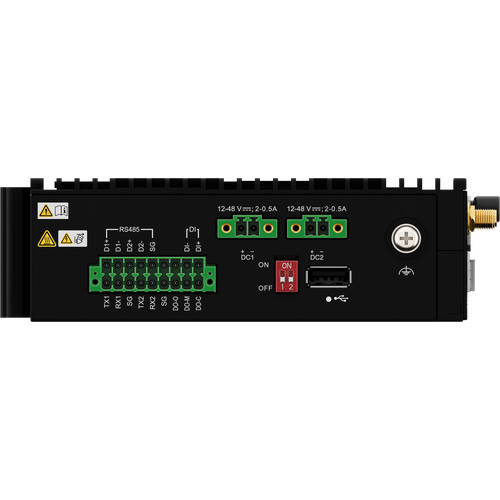

固定串口 |
2 * RS485 或 RS232（隔离，485 与 232 通过软件切换） |
||
|
告警口 |
1 路 DI（无源触点输入） 1 路 DO（工业端子，支持常开和常闭） |
||
|
USB2.0 |
1 |
||
|
Console 口 |
1 |
||
|
SIM 卡 |
支持 2 * micro-SIM（双卡单待） |
||
|
RTC/超温告警 |
支持 |
||
|
定位系统 |
支持北斗/GPS/伽利略/GLONASS |
||
|
复位/配置 |
复位/配置按钮：用于手工恢复出厂配置 长按：按住按钮 5s 及以上，设备复位重启，并恢复出厂配置短按：按住按钮 5s 以内，设备复位 |
||
|
拨码开关 |
开关 1： Off：路由模式（支持传统路由场景或 SD-WAN 场景），On：边缘计算模式 开关 2： Off：NA，On：边缘计算&SD-WAN 模式（当开关 1 为 ON） |
||
|
M.2 硬盘接口 |
支持，NVME SSD（客户自配，工业级硬盘），最大支持 256GB |
||
|
LED 指示灯 |
DC*2，SIM*1，CTRL*1，SSD*1，GNSS*1，SYS*1，HA*1，WWAN*1，3G*1，LTE*1 |
||
|
3G LED |
LTE LED |
||
|
2G 模式 |
√ |
– |
|
华为 AR502H-V2 系列产品彩页
|
3G 模式 |
√ |
– |
|
|
4G/LTE 模式 |
– |
√ |
|
|
电源 |
双 DC 冗余（工业端子）：9.6~60VDC（最大电压范围） 12~48VDC（额定电压范围） |
||
|
外形尺寸 （W*D*H） |
150 * 133 * 44mm |
||
|
重量（净重） |
1.05kg |
||
|
典型功耗 |
小于 12W（不含光模块） |
||
|
最大功耗 |
16W |
||
|

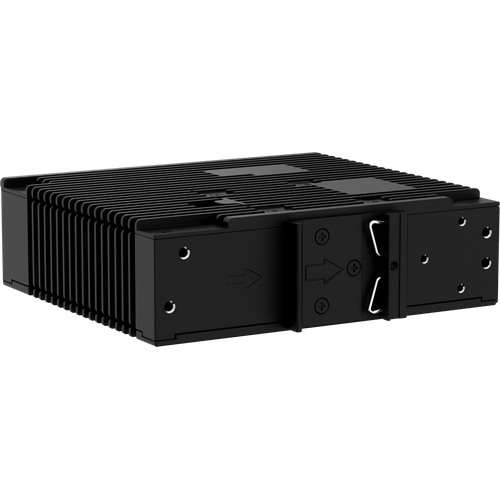

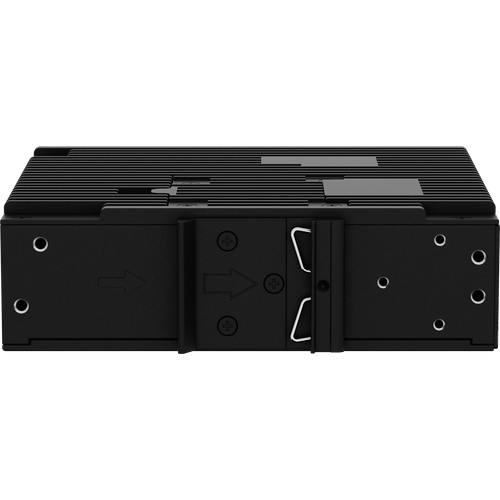

安装方式 |
DIN 导轨/工作台/挂墙 |
||
|
存储温度 |
–40°C to +85°C |
||
|
长期运行温度 |
0m～1800m 海拔，配套工业级光模块： -40°C～+60°C（安装在密封柜） -40°C～+65°C（路由模式或不插硬盘，安装在密封柜） -40°C～+70°C（安装在通风柜，通风风速至少为 40LFM（Line Feet Minute）） -40°C～+75°C（安装在自带风扇的通风柜，通风风速至少为 200LFM） |
||
|
短期运行温度 |
-40°C～+85°C（安装在自带风扇的通风柜，通风风速至少为 200LFM） |
||
|
工作湿度 |
5%~95% RH（非凝露） |
||
|
IP 防护等级 |
IP40 |
||
|
EMC 标准 |
IEEE 1613 IEC 61850-3 EN 61000-6-5（2009+2013） |
||
|
安规 |
IEC 62368 IEC 61850-3 |
||
华为 AR502H-V2 系列产品彩页
|
入网认证 |
满足工信部入网要求 |
|
软件参数 |
|
|
规格名称 |
AR502H-LTE4CN-V2 |
|
基础功能 |
DHCPv6 Server/Client/Relay NAT，接口管理 |
|
局域网 |
IEEE 802.1P、IEEE 802.1Q、IEEE 802.3 VLAN 管理、MAC 地址管理 STP/RSTP/MSTP |
|
IPv4 单播路由 |
路由策略，静态路由 RIP、IS-IS、OSPF、BGP RIPng、IS-ISv6、OSPFV3、BGP4+ |
|
IPv6 单播路由 |
路由策略，静态路由 RIPng、IS-ISv6、OSPFV3、BGP4+ |
|
IPv6 基本功能 |
IPv6 ND，IPv6 FIB，IPv6 ACL ICMPv6，DNSv6，DHCPv6 IPv4 over IPv6，IPv6 over IPv4 |
|
VPN |
GRE 隧道 IPSec 隧道 L2TP client Eth over GRE DSVPN，IPv4/IPv6 双栈 SD-WAN EVPN |
|
广域优化 |
A-FEC |
|
组播 |
IGMP V1/V2/V3 PIM SM，PIM DM MSDP，MBGP |
|
MPLS |
MPLS LDP，MPLS L3VPN 动态 LSP，LDP FRR MPLS 6VPE，MPLS 6PE |
华为 AR502H-V2 系列产品彩页
|
QoS |
优先级映射，流量监管（CAR）流量整形，拥塞避免，拥塞管理 MQC（流分类，流行为，流策略）应用识别 智能策略路由（SPR） |
|
安全 |
ACL/ACL6，AAA RADIUS，HWTACACS，NAC，PKI 风暴抑制，ARP 安全，ICMP 安全，攻击防范 URPF，CPCAR，攻击溯源，国密算法 SM3/SM4 802.1X 认证，MAC 认证，Portal 认证，端口安全 IPS，AV，URL 过滤 |
|
系统管理 |
升级管理，设备管理 SNMP（v1/v2c/v3），RMON，NTP，OPS，NQA注册中心/U 盘/DHCP Option NETCONF/YANG/Telemetry 远端模块即插即用 |
|
开放性* |
Docker 容器，VM（虚拟机）镜像管理、公钥管理 磁盘加密、节点开放、容器监控 NCE-Campus 管理容器 |
注：*特性仅在边缘计算模式和边缘计算&SD-WAN模式下才支持
电源规格
60W 电源
|
规格名称 |
电源适配器 |
|
电源参数 |
电源输入（高压交直流一体）：
|
|
功率 |
60W |
|
重量 |
0.9 Kg |
|
外形尺寸（W*D*H） |
40 * 133 * 150mm |
|
存储温度 |
–40°C to +85°C |
|
安装方式 |
DIN 导轨安装 |
|
工作温度 |
–40°C to +70°C |
|
工作湿度 |
5%~95% RH（非凝露） |
华为 AR502H-V2 系列产品彩页
订购信息
|
型号 |
订购信息 |
|
主机 |
|
|
AR502H-LTE4CN-V2 |
路由器-AR502H-LTE4CN-V2 2*RS485(or 2*RS232),1*DI/DO,4*GE (10/100/1000M RJ45),2*10GE SFP+,1*LTE (dual SIM),1*USB2.0,GPS/GLONASS/Galileo/BDS,9.6-60VDC |
|
电源 |
|
|
PAC60S12-AN |
一次电源–40degC-70degC-90V-290V-12.2V/5A-PAC60S12-AN |
|
4G 天线 |
|
|
ASMAM0006 |
全向天线-698MHz-960MHz/1710MHz-2690MHz-1.0dBi(698MHz- 960MHz)&3dBi(1710MHz-2690MHz)-垂直极化-全向-10W-SMA-J-不需要支架 |
|
GPS 天线 |
|
|
ASMAM0015 |
全向天线-1575.42MHz/1561.098 MHz->=3dBi-右旋圆极化-全向-0.25W-SMA-J-不带支架 |
|
WM1NANTENN07 |
全向天线-1555~1610 MHz-38+/-2 dB-右旋圆极化 RHCP-全向-N/Female-不带支架 |
|
安装材料 |
|
|
DINRAIL002 |
小五金件-DKBA61542001.ASM-安装座-机加-机箱五金件（机加、压铸） |
