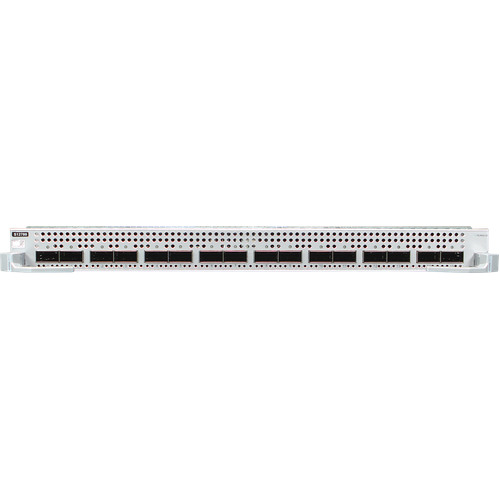

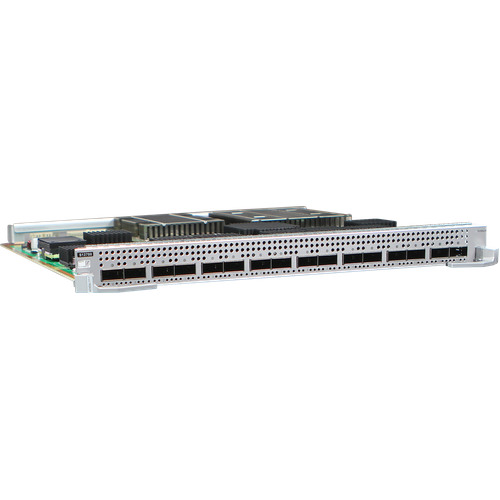

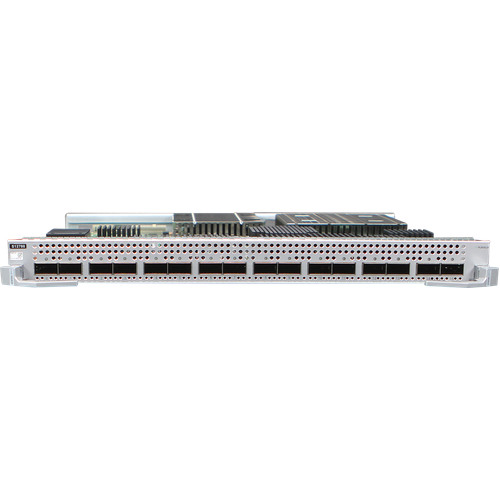

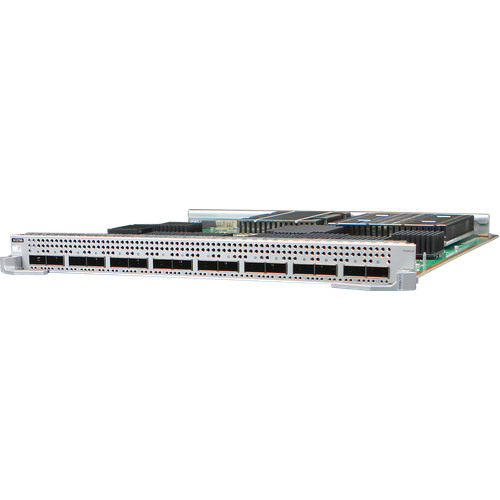

供应华为ET1D2L16QX2H交换机板卡，16口40G光口板卡
03032TKR
华为16端口40GE以太网光接口板（X2H，QSFP+），适用于华为S12700系列交换机
华为S12700、S12700E系列交换机 硬件规格
|
项目 |
S12704 |
S12708 |
S12712 |
|
交换容量 |
28.8Tbps/102.4Tbps |
52.48Tbps/204.8Tbps |
78.08Tbps/307.2Tbps |
|
包转发率 |
3600Mpps/24000Mpps |
7200Mpps/48000Mpps |
10080Mpps/86400Mpps |
|
主控板槽位 |
2 |
2 |
2 |
|
交换网槽位 |
2 |
4 |
4 |
|
业务板槽位 |
4 |
8 |
12 |
|
风扇框 |
2 |
4 |
5 |
|
缓存容量 |
支持每端口 200ms 数据缓存 |
||
|
冗余设计 |
主控、交换网板、电源、风扇（前后及左后风道） |
||
|
虚拟化 |
支持 CSS2 交换网硬件集群，集群主控 1+N 备份，1.92T 集群带宽，4μs 跨框时延 |
||
|
外形尺寸 mm （高 x 宽 x 深） |
441.7x442x489，10U |
663.95x442x489，15U |
841.75x442x489，19U |
|
重量（空配） |
24.5kg |
42kg |
64kg |
|
工作电压 |
DC：–40V～–72V AC：90V～290V |
||
|
整机最大功耗 |
≤2200W |
≤4400W |
≤6600W |
|
工作温度 |
l -60m～+1800m：0°C～45°C l 1800m～4000m：海拔每升高 220m，最高工作温度降低 1°C l 4000m：0°C～35°C |
||
|
相对湿度 |
5%～95%（非凝露） |
||
|
散热方式 |
抽风散热，风扇自动调速 |
||
硬件规格
|
项目 |
CloudEngine S12700E- 4 |
CloudEngine S12700E-8 |
CloudEngine S12700E-12 |
|
交换容量 |
952/2876 Tbps |
1904/5752 Tbps |
2856/8628 Tbps |
|
包转发率 |
230400 Mpps |
460800 Mpps |
921600 Mpps |
|
主控板槽位 |
2 |
2 |
2 |
|
主控接口 |
1 个 USB 2.0 接口（支持不大于 128GB 容量的 U 盘）；1个 ETH 管理口，1 个 Console 管理口 |
1 个 USB 2.0 接口（支持不大于 128GB 容量的 U 盘）；1 个 ETH 管理口，1 个 Console 管理口 |
1 个 USB 2.0 接口（支持不大于 128GB 容量的 U 盘）；1 个 ETH 管理口，1 个 Console 管理口 |
|
交换网槽位 |
2 |
4 |
4 |
|
业务板槽位 |
4 |
8 |
12 |
|
风扇框 |
2 |
4 |
5 |
|
系统电源 |
4 |
6 |
6 |
|
缓存容量 |
支持最大每端口 200ms 数据缓存 |
支持最大每端口 200ms 数据缓存 |
支持最大每端口 200ms 数据缓存 |
|
冗余设计 |
主控、交换网板、电源、风扇 |
主控、交换网板、电源、风扇 |
主控、交换网板、电源、风扇 |
|
虚拟化 |
支持 CSS 业务口集群 |
支持 CSS 业务口集群 |
支持 CSS 业务口集群 |
|
外形尺寸 mm（宽 x 深 x 高） |
442*517.4*441.7，10U |
442*517.4*663.95，15U |
442*517.4*841.75，19U |
|
重量（空配） |
24.5kg/66kg 备注： 1，空配置，指不带任何线 卡，主控和电源，其位置用假面板安装。 2，满配置，所有主控，网 |
42.5kg/114kg 备注： 1，空配置，指不带任何线卡，主控和电源，其位置用假面板安 装。 2，满配置，所有主控，网板，线 |
71.8kg/184kg 备注： 1，空配置，指不带任何线卡，主控和电源，其位置用假面板安装。 2，满配置，所有主控，网板，线卡和电源满配，并全部采用重量最 |
|
项目 |
CloudEngine S12700E- 4 |
CloudEngine S12700E-8 |
CloudEngine S12700E-12 |
|
板，线卡和电源满配，并全部采用重量最大的计算。 |
卡和电源满配，并全部采用重量最大的计算。 |
大的计算。 |
|
|
工作电压 |
DC：–48V～–60V AC：90V～290V |
||
|
整机最大功耗 |
3344W |
6950W |
8981W |
|
工作温度 |
|
||
|
相对湿度 |
5%～95%（非凝露） |
||
|
散热方式 |
左侧及前方进风，后侧出风；抽风散热，风扇自动调速 |
||
备注：CloudEngine S12700E 系列交换机配套 MPUE 主控时 AP 管理规格为 10K；配套MPUEC 主控时 AP 管理规格为 4K。
业务特性
|
业务特性 |
S12704 |
S12708 |
S12712 |
|
用户管理 |
支持统一用户管理 |
||
|
支持 PPPoE、802.1X、MAC、Portal 认证方式 |
|||
|
支持基于流量和时长计费方式 |
|||
|
业务特性 |
S12704 |
S12708 |
S12712 |
|
|
支持分组分域分时授权方式 |
||
|
MAC 特性 |
支持 MAC 地址自动学习和老化 |
||
|
支持静态、动态、黑洞 MAC 表项 |
|||
|
支持源 MAC 地址过滤 |
|||
|
支持基于端口和 VLAN 的 MAC 地址学习限制 |
|||
|
VLAN 特性 |
支持 4K 个 VLAN |
||
|
支持 Access、Trunk、Hybrid 方式，支持 LNP 链路类型自协商 |
|||
|
支持 default VLAN |
|||
|
支持 VLAN 交换 |
|||
|
支持 QinQ、增强型灵活 QinQ |
|||
|
支持基于 MAC 的动态 VLAN 分配 |
|||
|
ARP |
支持 ARP Snooping |
||
|
IP 路由 |
支持 RIP、OSPF、ISIS、BGP 等 IPv4 动态路由协议 |
||
|
支持 RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议 |
|||
|
组播 |
支持 IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping |
||
|
支持 PIM DM、PIM SM、PIM SSM |
|||
|
支持 MSDP、MBGP |
|||
|
支持用户快速离开机制 |
|||
|
支持组播流量控制 |
|||
|
支持组播查询器 |
|||
|
支持组播协议报文抑制功能 |
|||
|
支持组播 CAC |
|||
|
支持组播 ACL |
|||
|
MPLS |
支持 MPLS 基本功能 |
||
|
支持 MPLS OAM |
|||
|
支持 MPLS TE |
|||
|
支持 MPLS VPN/VLL/VPLS |
|||
|
VXLAN |
支持 VXLAN 分布式网关，集中式网关 |
||
|
支持 BGP-EVPN |
|||
|
业务特性 |
S12704 |
S12708 |
S12712 |
|
|
支持通过 Netconf 配置 VXLAN |
||
|
QoS |
支持基于 Layer2 协议头、Layer3 协议、Layer4 协议、802.1p 优先级等的组合流分类 |
||
|
支持 ACL、CAR、Remark、Schedule 等动作 |
|||
|
支持 PQ、WRR、DRR、PQ+WRR、PQ+DRR 等队列调度方式 |
|||
|
支持 WRED、尾丢弃等拥塞避免机制 |
|||
|
支持多级 H-QoS |
|||
|
支持流量整形 |
|||
|
iPCA |
支持直接对业务报文标记以获得丢包数量和丢包率的实时统计 |
||
|
支持二三层网络网络级和设备级丢包数量和丢包率统计 |
|||
|
SVF2.0 |
支持将多达 10K 个 Client 节点（接入交换机与 AP）虚拟为一台设备管理 |
||
|
支持 2 层 AS |
|||
|
支持与第三方厂商混合组网管理 |
|||
|
网络同步 |
支持同步以太 |
||
|
支持 1588v2 |
|||
|
环网保护技术 |
支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s） |
||
|
支持 SEP 智能保护协议 |
|||
|
支持 BPDU 保护、Root 保护、环路保护 |
|||
|
支持 BPDU Tunnel |
|||
|
支持 ERPS 以太环保护协议（G.8032） |
|||
|
可靠性 |
支持 LACP、支持跨设备 E-Trunk |
||
|
支持 VRRP、BFD for VRRP |
|||
|
支持 BFD for BGP/IS-IS/OSPF/静态路由 |
|||
|
支持 NSF、GR for BGP/IS-IS/OSPF/LDP |
|||
|
支持 TE FRR、IP FRR |
|||
|
支持 Eth-OAM 802.3ah 和 802.1ag（硬件级） |
|||
|
支持快速自愈保护技术 HSR |
|||
|
支 持 ITU-Y.1731 |
|||
|
支持 DLDP |
|||
|
支持运行中软件升级 ISSU |
|||
|
业务特性 |
S12704 |
S12708 |
S12712 |
|
|
配置与维护 |
支持 Easy Operation |
|||
|
支持 Console、Telnet、SSH 等终端服务 |
||||
|
支持 SNMP v1/v2c/v3 等网络管理协议 |
||||
|
支持通过 FTP、TFTP 方式上载、下载文件 |
||||
|
支持 BootROM 升级和远程在线升级 |
||||
|
支持热补丁 |
||||
|
支持用户操作日志 |
||||
|
支持 OPS 开放可编程系统 |
||||
|
支持流遥感（Streaming Telemetry）技术 |
||||
|
支持 eMDI |
||||
|
安全和管理 |
支持 MAC 地址认证、Portal 认证、802.1x 认证、DHCP Snooping 触发认证 |
|||
|
支持 MACsec |
||||
|
支持 NAC |
||||
|
支持 RADIUS 和 HWTACACS 用户登录认证 |
||||
|
命令行分级保护，未授权用户无法侵入 |
||||
|
支持防范 DoS 攻击、TCP 的 SYN Flood 攻击、UDP Flood 攻击、广播风暴攻击、大流量攻击 |
||||
|
支持 1K CPU 硬件队列实现控制面协议报文分级调度和保护 |
||||
|
支持 RMON |
||||
|
支持安全启动（需使用支持安全启动的主控板） |
||||
|
支持大数据安全协防 |
||||
|
无线管理 （随板 AC） |
WLAN 基本业务 |
支持 Mesh 组网 |
||
|
支持随板 AC 间 N+N 冷备 |
||||
|
支持集群方式随板 AC 热备 |
||||
|
支持 WLAN 终端定位 |
||||
|
支持干扰源定位功能 |
||||
|
支持频谱分析功能 |
||||
|
支持 2.4G&5G 负载均衡 |
||||
|
支持 5G 优先模式 |
||||
|
AP 管理 |
支持 AP 和 AC 之间为 IPv4 网络 |
|||
|
业务特性 |
S12704 |
S12708 |
S12712 |
|
|
|
|
支持 AP 黑名单 |
||
|
支持 AP 白名单 |
||||
|
支持设置 AP 接入控制方式 |
||||
|
支持 AP 设备的配置和管理 |
||||
|
支持 AP 节能 |
||||
|
支持 AP LLDP 拓扑感知 |
||||
|
AP 支持有线口流量调整优先级 |
||||
|
AP 要支持有线口限速功能 |
||||
|
无线用户管理 |
支持用户在 AC 内的漫游 |
|||
|
支持基于 AP 的用户定位 |
||||
|
支持用户在 AC 间漫游 |
||||
|
支持 802.1X 接入认证 |
||||
|
支持 Portal 接入认证 |
||||
|
支持 MAC 接入认证 |
||||
|
CAPWAP |
支持 L2/L3 网络的数据直接转发模式 |
|||
|
支持 L2/L3 网络的数据隧道转发模式 |
||||
|
支持 CAPWAP 隧道双链路负载均衡 |
||||
|
支持 CAPWAP 隧道加密 |
||||
|
射频管理 |
支持 802.11a/b/g/n |
|||
|
支持 802.11ac wave1/wave2 |
||||
|
支持 802.11ax |
||||
|
支持设置射频干扰监测和规避 |
||||
|
支持同频、邻频、其他设备、以及终端干扰检测功能 |
||||
|
支持 AP 上线时自动选择信道和功率 |
||||
|
支持动态功率、信道优化 |
||||
|
WLAN QoS |
支持用户无线优先级到有线优先级的映射 |
|||
|
支持用户无线优先级到 CAPWAP 隧道优先级的映射 |
||||
|
支持基于 VAP 的空口上下行流量限速 |
||||
|
支持基于用户的空口上下行流量限速 |
||||
|
业务特性 |
S12704 |
S12708 |
S12712 |
|
|
|
|
支持基于 SSID 的 CAR 功能 |
||
|
支持 WLAN 用户 CAR 功能 |
||||
|
防火墙* |
支持 Firewall 功能 |
|||
|
支持 NAT 功能 |
||||
|
支持 IPSec VPN、SSL VPN 功能 |
||||
|
支持 IPS 入侵防御 |
||||
|
互通性 |
VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通） |
|||
|
LNP 链路类型协商协议（和 DTP 相似功能） |
||||
|
VCMP VLAN 集中管理协议（和 VTP 相似功能） |
||||
业务特性
|
类别 |
业务特性 |
CloudEngi ne S12700E-4 |
CloudEngin e S12700E-8 |
CloudEngi ne S12700E- 12 |
|
用户管理 |
支持统一用户管理 |
√ |
√ |
√ |
|
支持 PPPoE、802.1X、MAC、Portal 认证方式 |
√ |
√ |
√ |
|
|
支持基于流量和时长计费方式 |
√ |
√ |
√ |
|
|
支持分组分域分时授权方式 |
√ |
√ |
√ |
|
|
MAC |
支持 MAC 地址自动学习和老化 |
√ |
√ |
√ |
|
支持静态、动态、黑洞 MAC 表项 |
√ |
√ |
√ |
|
|
支持源 MAC 地址过滤 |
√ |
√ |
√ |
|
|
支持基于端口和 VLAN 的 MAC 地址学习限制 |
√ |
√ |
√ |
|
|
VLAN |
支持 4K 个 VLAN |
√ |
√ |
√ |
|
支持 Access、Trunk、Hybrid 方式，支持 LNP 链路类型自协商 |
√ |
√ |
√ |
|
|
支持 default VLAN |
√ |
√ |
√ |
|
|
支持 VLAN 交换 |
√ |
√ |
√ |
|
|
支持 QinQ、增强型灵活 QinQ |
√ |
√ |
√ |
|
|
支持基于 MAC 的动态 VLAN 分配 |
√ |
√ |
√ |
|
|
ARP |
支持 ARP Snooping |
√ |
√ |
√ |
|
IP 路由 |
支持 RIP、OSPF、ISIS、BGP 等 IPv4 动态路由协议 |
√ |
√ |
√ |
|
支持 RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议 |
√ |
√ |
√ |
|
|
FIBv4 路由规格 |
3,072,000(M ax) |
3,072,000(Ma x) |
3,072,000(M ax) |
|
|
FIBv6 路由规格 |
1,048,576(M ax) |
1,048,576(Ma x) |
1,048,576(M ax) |
|
|
组播 |
支持 IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping |
√ |
√ |
√ |
|
支持 PIM DM、PIM SM、PIM SSM |
√ |
√ |
√ |
|
类别 |
业务特性 |
CloudEngi ne S12700E-4 |
CloudEngin e S12700E-8 |
CloudEngi ne S12700E- 12 |
|
支持 MSDP、MBGP |
√ |
√ |
√ |
|
|
支持用户快速离开机制 |
√ |
√ |
√ |
|
|
支持组播流量控制 |
√ |
√ |
√ |
|
|
支持组播查询器 |
√ |
√ |
√ |
|
|
支持组播协议报文抑制功能 |
√ |
√ |
√ |
|
|
支持组播 CAC |
√ |
√ |
√ |
|
|
支持组播 ACL |
√ |
√ |
√ |
|
|
MPLS |
支持 MPLS 基本功能 |
√ |
√ |
√ |
|
支持 MPLS OAM |
√ |
√ |
√ |
|
|
支持 MPLS TE |
√ |
√ |
√ |
|
|
支持 MPLS VPN/VLL/VPLS |
√ |
√ |
√ |
|
|
VXLAN |
支持 VXLAN 分布式网关，集中式网关 |
√ |
√ |
√ |
|
支持 BGP-EVPN |
√ |
√ |
√ |
|
|
支持通过 Netconf 配置 VXLAN |
√ |
√ |
√ |
|
|
Qos |
支持基于 Layer2 协议头、Layer3 协议、Layer4 协议、 802.1p 优先级等的组合流分类 |
√ |
√ |
√ |
|
支持 ACL、CAR、Remark、Schedule 等动作 |
√ |
√ |
√ |
|
|
支持 PQ、WRR、DRR、PQ+WRR、PQ+DRR 等队列调度方式 |
√ |
√ |
√ |
|
|
支持 WRED、尾丢弃等拥塞避免机制 |
√ |
√ |
√ |
|
|
支持 HQoS |
√ |
√ |
√ |
|
|
支持流量整形 |
√ |
√ |
√ |
|
|
iPCA |
支持直接对业务报文标记以获得丢包数量和丢包率的实时统计 |
√ |
√ |
√ |
|
支持二三层网络网络级和设备级丢包数量和丢包率统计 |
√ |
√ |
√ |
|
|
SVF 2.0 |
支持将多达 10K 个 Client 节点（接入交换机与 AP）虚拟为一台设备管理 |
√ |
√ |
√ |
|
支持 2 层 AS |
√ |
√ |
√ |
|
类别 |
业务特性 |
CloudEngi ne S12700E-4 |
CloudEngin e S12700E-8 |
CloudEngi ne S12700E- 12 |
|
环网保护 |
支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s） |
√ |
√ |
√ |
|
支持 SEP 智能保护协议 |
√ |
√ |
√ |
|
|
支持 BPDU 保护、Root 保护、环路保护 |
√ |
√ |
√ |
|
|
支持 BPDU Tunnel |
√ |
√ |
√ |
|
|
支持 ERPS 以太环保护协议（G.8032） |
√ |
√ |
√ |
|
|
可靠性 |
支持 LACP、支持跨设备 E-Trunk |
√ |
√ |
√ |
|
支持 VRRP、BFD for VRRP |
√ |
√ |
√ |
|
|
支持 BFD for BGP/IS-IS/OSPF/静态路由 |
√ |
√ |
√ |
|
|
支持 NSF、GR for BGP/IS-IS/OSPF/LDP |
√ |
√ |
√ |
|
|
支持 TE FRR、IP FRR |
√ |
√ |
√ |
|
|
支持 Eth-OAM 802.3ah 和 802.1ag（硬件级） |
√ |
√ |
√ |
|
|
支持快速自愈保护技术 HSR |
√ |
√ |
√ |
|
|
支持 ITU-Y.1731 |
√ |
√ |
√ |
|
|
支持 DLDP |
√ |
√ |
√ |
|
|
支持 Smartlink |
√ |
√ |
√ |
|
|
支持 Monitor-link |
√ |
√ |
√ |
|
|
支持硬件层级双系统启动保护（互为主备） |
√ |
√ |
√ |
|
|
配置与维护 |
支持 Easy Operation |
√ |
√ |
√ |
|
支持 Console、Telnet、SSH 等终端服务 |
√ |
√ |
√ |
|
|
支持 SNMP v1/v2c/v3 等网络管理协议 |
√ |
√ |
√ |
|
|
支持通过 FTP、TFTP 方式上载、下载文件 |
√ |
√ |
√ |
|
|
支持 BootROM 升级和远程在线升级 |
√ |
√ |
√ |
|
|
支持热补丁 |
√ |
√ |
√ |
|
|
支持用户操作日志 |
√ |
√ |
√ |
|
|
支持 OPS 开放可编程系统 |
√ |
√ |
√ |
|
|
支持流遥感（Streaming Telemetry）技术 |
√ |
√ |
√ |
|
类别 |
业务特性 |
CloudEngi ne S12700E-4 |
CloudEngin e S12700E-8 |
CloudEngi ne S12700E- 12 |
|
支持 eMDI |
√ |
√ |
√ |
|
|
安全与管理 |
支持 MAC 地址认证、Portal 认证、802.1x 认证、 DHCP Snooping 触发认证 |
√ |
√ |
√ |
|
支持 MACsec |
√ |
√ |
√ |
|
|
支持 NAC |
√ |
√ |
√ |
|
|
支持 RADIUS 和 HWTACACS 用户登录认证 |
√ |
√ |
√ |
|
|
命令行分级保护，未授权用户无法侵入 |
√ |
√ |
√ |
|
|
支持防范 DoS 攻击、TCP 的 SYN Flood 攻击、UDP Flood 攻击、广播风暴攻击、大流量攻击 |
√ |
√ |
√ |
|
|
支持 CPU 硬件队列实现控制面协议报文分级调度和保护 |
√ |
√ |
√ |
|
|
支持 RMON |
√ |
√ |
√ |
|
|
支持安全启动（需使用支持安全启动的主控板） |
√ |
√ |
√ |
|
|
支持大数据安全协防 |
√ |
√ |
√ |
|
|
无线管理（随板 AC）： WLAN 基本业务 |
支持 Mesh 组网 |
√ |
√ |
√ |
|
支持随板 AC 间 N+N 冷备 |
√ |
√ |
√ |
|
|
支持集群方式随板 AC 热备 |
√ |
√ |
√ |
|
|
支持 WLAN 终端定位 |
√ |
√ |
√ |
|
|
支持干扰源定位功能 |
√ |
√ |
√ |
|
|
支持频谱分析功能 |
√ |
√ |
√ |
|
|
支持 2.4G&5G 负载均衡 |
√ |
√ |
√ |
|
|
支持 5G 优先模式 |
√ |
√ |
√ |
|
|
无线管理（随板 AC）： AP 管理 |
管理的 AP 总量* |
10K |
10K |
10K |
|
支持 AP 和 AC 之间为 IPv4 网络 |
√ |
√ |
√ |
|
|
支持 AP 黑名单 |
√ |
√ |
√ |
|
|
支持 AP 白名单 |
√ |
√ |
√ |
|
|
支持设置 AP 接入控制方式 |
√ |
√ |
√ |
|
|
支持 AP 设备的配置和管理 |
√ |
√ |
√ |
|
类别 |
业务特性 |
CloudEngi ne S12700E-4 |
CloudEngin e S12700E-8 |
CloudEngi ne S12700E- 12 |
|
支持 AP 节能 |
√ |
√ |
√ |
|
|
支持 AP LLDP 拓扑感知 |
√ |
√ |
√ |
|
|
AP 支持有线口流量调整优先级 |
√ |
√ |
√ |
|
|
AP 要支持有线口限速功能 |
√ |
√ |
√ |
|
|
无线管理（随板 AC）： 无线用户管理 |
支持用户在 AC 内的漫游 |
√ |
√ |
√ |
|
支持基于 AP 的用户定位 |
√ |
√ |
√ |
|
|
支持用户在 AC 间漫游 |
√ |
√ |
√ |
|
|
支持 802.1X 接入认证 |
√ |
√ |
√ |
|
|
支持 Portal 接入认证 |
√ |
√ |
√ |
|
|
支持 MAC 接入认证 |
√ |
√ |
√ |
|
|
无线管理（随板 AC）： CAPWAP |
支持 L2/L3 网络的数据直接转发模式 |
√ |
√ |
√ |
|
支持 L2/L3 网络的数据隧道转发模式 |
√ |
√ |
√ |
|
|
支持 CAPWAP 隧道双链路负载均衡 |
√ |
√ |
√ |
|
|
支持 CAPWAP 隧道加密 |
√ |
√ |
√ |
|
|
无线管理（随板 AC）： 射频管理 |
支持 802.11a/b/g/n |
√ |
√ |
√ |
|
支持 802.11ac wave1/wave2 |
√ |
√ |
√ |
|
|
支持 802.11ax |
√ |
√ |
√ |
|
|
支持设置射频干扰监测和规避 |
√ |
√ |
√ |
|
|
支持同频、邻频、其他设备、以及终端干扰检测功能 |
√ |
√ |
√ |
|
|
支持 AP 上线时自动选择信道和功率 |
√ |
√ |
√ |
|
|
支持动态功率、信道优化 |
√ |
√ |
√ |
|
|
无线管理（随板 AC）： WLAN Qos |
支持用户无线优先级到有线优先级的映射 |
√ |
√ |
√ |
|
支持用户无线优先级到 CAPWAP 隧道优先级的映射 |
√ |
√ |
√ |
|
|
支持基于 VAP 的空口上下行流量限速 |
√ |
√ |
√ |
|
|
支持基于用户的空口上下行流量限速 |
√ |
√ |
√ |
|
|
支持基于 SSID 的 CAR 功能 |
√ |
√ |
√ |
|
|
支持 WLAN 用户 CAR 功能 |
√ |
√ |
√ |
|
类别 |
业务特性 |
CloudEngi ne S12700E-4 |
CloudEngin e S12700E-8 |
CloudEngi ne S12700E- 12 |
|
互通性 |
VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通） |
√ |
√ |
√ |
|
LNP 链路类型协商协议（和 DTP 相似功能） |
√ |
√ |
√ |
|
|
VCMP VLAN 集中管理协议（和 VTP 相似功能） |
√ |
√ |
√ |
订购信息
|
S12700 基本配置 |
|
|
LE2BN66ED000 |
N66E 直流总装机柜（共 8 路 60A 输出，单路最大 2200W，600 × 600 × 2200mm） |
|
LE2BN66EA000 |
N66E 交流总装机柜（共 4 路 16A 输出，单路最大 2500W，600 × 600 × 2200mm） |
|
ET1BS12704S0 |
S12704 总装机箱 |
|
ET1BS12708S0 |
S12708 总装机箱 |
|
ET1BS12712S0 |
S12712 总装机箱 |
|
ET1MFBX00000 |
宽电压 129 风机盒 |
|
EH1M00FBX000 |
宽电压 74 风机盒 |
|
主控处理单元 |
版本 |
|
|
ET1D2MPUDC00 |
S12704/S12708/S12712 主控处理单元 D |
|
|
交换处理单元 |
|
|
|
ET1D2SFUA000 |
S12700 交换网单元 A |
|
|
ET1D2SFUB000 |
S12700 交换网单元 B |
|
|
ET1D2SFUD000 |
S12700 交换网单元 D |
|
|
集中监控板 |
|
|
EH1D200CMU00 |
集中监控板 |
|
百兆/千兆以太网电接口板 |
版本 |
|
|
LST7G48TX5S0 |
48 端口十兆/百兆/千兆以太网电接口板（X5S,M,RJ45） |
V200R019C00 及以后版本 |
|
百兆/千兆以太网电接口板 |
版本 |
|
|
LST7G48TX5E0 |
48 端口十兆/百兆/千兆以太网电接口板（X5E,M,RJ45） |
V200R019C00 及以后版本 |
|
百兆/千兆以太网光接口板 |
版本 |
|
|
LST7G48SX6E0 |
48 端口千兆以太网光接口板（X6E，SFP） |
V200R019C00 及以后版本 |
|
LST7G48SX6S0 |
48 端口千兆以太网光接口板（X6S，SFP） |
V200R019C00 及以后版本 |
|
万兆以太网光接口板 |
版本 |
|
|
LST7X48SX6S1 |
48 端口万兆以太网光接口板（X6S，SFP+） |
V200R019C00 及以后版本 |
|
LST7X48SX6E1 |
48 端口万兆以太网光接口板（X6E，SFP+） |
V200R019C00 及以后版本 |
|
LST7X24BX6E0 |
24 端口万兆以太网光接口和 24 端口千兆以太网光接口板（X6E，SFP+） |
V200R019C00 及以后版本 |
|
LST7X24BX6S0 |
24 端口万兆以太网光接口和 24 端口千兆以太网光接口板（X6S，SFP+） |
V200R019C00 及以后版本 |
|
ET1D2X16SSC0 |
16 端口万兆以太网光接口板 (SC,SFP+) |
|
|
ET1D2X32SSC0 |
32 端口万兆以太网光接口板（SC,SFP+） |
|
|
ET1D2X48SEC0 |
48 端口万兆以太网光接口板（EC,SFP+） |
|
|
40GE/100GE 以太网光接口板 |
版本 |
|
|
LST7C02BX6E0 |
2 端口 100GE 以太网光接口和 4 端口 40GE 以太网光接口板(X6E,QSFP28) |
V200R020C00 及以后版本 |
|
100GE 以太网光接口板 |
版本 |
|
|
LST7C06HX6S1 |
6 端口 100GE 以太网光接口板（X6S，QSFP28） |
V200R019C00 及以后版本 |
|
LST7C06HX6E1 |
6 端口 100GE 以太网光接口板（X6E，QSFP28） |
V200R019C00 及以后版本 |
|
业务子卡 |
|
|
EH1D2VS08000 |
8 端口万兆交换网集群业务子卡（SFP+） |
|
ET1D2VQ06000 |
6 端口 40GE 集群业务子卡（QSFP+） |
|
电源 |
版本 |
|
|
PAC3KS54-NE |
3000W 交流电源模块(黑色) |
V200R020C10 及 以后版本 |
|
PAC3KS54-CE |
3000W 交流电源模块(黑色) |
V200R019C00 及 以后版本 |
|
PAC3KS54-CB |
3000W 交流电源模块 |
|
|
PAC-2200WF |
2200W 交流电源模块 |
|
|
W2PSD2200 |
2200W 直流电源模块 |
V200R019C00 及 以后版本 |
|
PDC-2200WF |
2200W 直流电源模块 |
|
|
W2PSA0800 |
800W 交流电源模块 |
|
|
软件 |
|
|
ET1SM2D12700 |
S12700 基本软件,V200R013C00 |
|
ET1SM2J12700 |
S12700 基本软件,V200R019C00 |
|
EST7R20C00SW |
S12700 基本软件,V200R020C00 |
|
EST7R20C10SW |
S12700 基本软件,V200R020C10 |
|
License |
|
|
ET1SMPLS0000 |
MPLS 功能授权 |
|
ET1SNQA00000 |
NQA 功能授权 |
|
ET1SIPV60000 |
IPv6 功能授权 |
|
ET1SSVFF0000 |
SVF 功能授权（适用 S12700 系列） |
|
ET1SVXLAN000 |
VXLAN 增强功能授权（适用 S12700 系列） |
|
ET1SSSP00000 |
业务分流平台功能授权 |
|
License |
|
|
ET1SFIB128K0 |
X 系列单板 FIB 资源授权-128K |
|
ET1SFIB512K0 |
X 系列单板 FIB 资源授权-512K |
|
ET1SWL512AP0 |
WLAN 无线接入控制器 AP 资源授权-512AP（配合 X 系列单板使用） |
|
ET1SWL128AP0 |
WLAN 无线接入控制器 AP 资源授权-128AP（配合 X 系列单板使用） |
|
ET1SWL64AP00 |
WLAN 无线接入控制器 AP 资源授权-64AP（配合 X 系列单板使用） |
|
ET1SWL16AP00 |
WLAN 无线接入控制器 AP 资源授权-16AP（配合 X 系列单板使用） |
|
ET1SPPPoE4K0 |
PPPoE 接入用户资源授权-4K（配合 X 系列单板使用） |
|
ET1SPPPoE8K0 |
PPPoE 接入用户资源授权-8K（配合 X 系列单板使用） |
|
ET1SPPPoE16K |
PPPoE 接入用户资源授权-16K（配合 X 系列单板使用） |
|
L-ACU2-128AP |
ACU2 无线接入控制器 AP 资源授权（128 AP） |
|
N1-S127-F-Lic |
N1-智简园区基础包,S127 系列,每设备 |
|
N1-S127-F-SnS1Y |
N1-智简园区基础包,S127 系列,软件订阅与保障年费,每设备,1 年 |
|
N1-S127-A-Lic |
N1-智简园区高级包,S127 系列,每设备 |
|
N1-S127-A-SnS1Y |
N1-智简园区高级包,S127 系列,软件订阅与保障年费,每设备,1 年 |
|
N1-S127-FToA-Lic |
N1-智简园区基础包升级到高级包,S127 系列,每设备 |
|
N1-S127-FToA- SnS1Y |
N1-智简园区基础包升级到高级包,S127 系列,软件订阅与保障年费,每设备,1 年 |
|
N1-AC1.0-AM-15-Lic |
N1-智简园区,接入管理-AC1.0,15 个终端 |
|
N1-AC1.0-AM-15- SnS1Y |
N1-智简园区,接入管理-AC1.0,软件订阅与保障年费,15 个终端,1 年 |
|
CI-X7MSwitch-U |
CampusInsight-网络智能分析升级包-X7 系列框式交换机, 每设备 |
|
CI-X7MSwitch-U- SnS1Y |
CampusInsight-网络智能分析升级包-X7 系列框式交换机, 软件订阅与保障年费, 每设备, 1 年 |
|
资料 |
|
|
ET1IV2RDC0C0 |
S12700 系列敏捷交换机 V200R013C00 产品文档 |
|
ET1IV2RJC0C0 |
S12700 系列敏捷交换机 V200R019C00 产品文档 |
订购信息
|
CloudEngine S12700E 基本配置 |
|
|
LE2BN66ED000 |
N66E 直流总装机柜（共 8 路 60A 输出，单路最大 2200W，600 × 600 × 2200mm） |
|
LE2BN66EA000 |
N66E 交流总装机柜（共 4 路 16A 输出，单路最大 2500W，600 × 600 × 2200mm） |
|
ET1BS12704E0 |
S12700E-4 总装机箱 |
|
ET1BS12708E0 |
S12700E-8 总装机箱 |
|
ET1BS12712E1 |
S12700E-12 总装机箱 |
|
FAN-770A-B |
风机盒(-5degC~55degC，48V，400W，2，室内，VA) |
|
主控处理单元 |
|
|
LST7MPUE0000 |
S12700E 主控处理单元 E |
|
LST7MPUE0001 |
S12700E 主控处理单元 E |
|
LST7MPUEC000 |
S12700E 主控处理单元 EC |
|
集中监控板 |
|
|
EH1D200CMU00 |
集中监控板 |
|
防火墙板卡* |
|
|
NGF100ACU00 |
支持 FW/IPS/SSL VPN/上网行为管理等安全功能 |
|
交换处理单元 |
|
|
LST7SFUEX100 |
S12700E 交换网单元 E(X1) |
|
LST7SFUHX100 |
S12700E 交换网单元 H(X1) |
|
LST7SFUMX100 |
S12700E 交换网单元 M(X1) |
|
100GE 以太网光接口板 |
|
|
LST7C06HX6E0 |
6 端口 100GE 以太网光接口板(X6E，QSFP28) |
|
100GE 以太网光接口板 |
|
|
LST7C06HX6S0 |
6 端口 100GE 以太网光接口板(X6S，QSFP28) |
|
LST7C24HX6E0 |
24 端口 100GE 以太网光接口板(X6E，QSFP28) |
|
LST7C32HX6E0 |
32 端口 100GE 以太网光接口板(X6E，QSFP28)* |
|
100GE 以太网光接口板 |
||
|
LST7C02BX6E0 |
2 端口 100GE 以太网光接口和 4 端口 40GE 以太网光接口板(X6E,QSFP28) |
V200R020C00 及以 后版本 |
|
40GE 以太网光接口板 |
||
|
LST7L12QX6E0 |
12 端口 40GE 以太网光接口板(X6E,QSFP+) |
|
|
LST7L32QX6E0 |
32 端口 40GE 以太网光接口板(X6E,QSFP+)* |
|
|
25GE 以太网光接口板 |
|
|
LST7Y40SX6H0 |
40 端口 25GE 以太网光接口板(X6H,SFP28) |
|
万兆以太网光接口板 |
|
|
LST7X48SX6E0 |
48 端口万兆以太网光接口板(X6E，SFP+) |
|
LST7X48SX6S0 |
48 端口万兆以太网光接口板(X6S，SFP+) |
|
万兆、千兆以太网光混合接口板 |
|
|
LST7X24BX6E0 |
24 端口万兆以太网光接口和 24 端口千兆以太网光接口板(X6E，SFP+) |
|
LST7X24BX6S0 |
24 端口万兆以太网光接口和 24 端口千兆以太网光接口板(X6S，SFP+) |
|
多速率接口板 |
||
|
LST7M24BX6E0 |
24 端口 100M/1/2.5/5/10G 和 24 端口 100M/1G 以太网电接口板(X6E,RJ45) |
V200R021C00 及 以后版本 |
|
千兆以太网光接口板 |
|
|
LST7G48SX6E0 |
48 端口千兆以太网光接口板(X6E，SFP) |
|
LST7G48SX6S0 |
48 端口千兆以太网光接口板(X6S，SFP) |
|
千兆以太网电接口板 |
||
|
LST7G48TX5E1 |
48 端口十兆/百兆/千兆以太网电接口板(X5E，RJ45) |
|
|
LST7G48TX5S1 |
48 端口十兆/百兆/千兆以太网电接口板(X5S，RJ45) |
|
|
LST7G48TX6S0 |
48 端口百兆/千兆以太网电接口板(X6S,RJ45) |
V200R021C00 及 以后版本 |
|
LST7G48TX6E0 |
48 端口百兆/千兆以太网电接口板(X6E,RJ45) |
V200R021C00 及 以后版本 |
|
电源 |
||
|
W2PSD2200 |
2200W 直流电源模块 |
|
|
PAC3KS54-NE |
3000W 交流电源模块(黑色) |
V200R020C10 及 以后版本 |
|
PAC3KS54-CE |
3000W 交流电源模块(黑色) |
V200R019C00 及 以后版本 |
*备注：未来路标支持
|
License |
|
|
L-1024AP-S127E |
S127E Series,无线接入控制器 AP 资源授权-1024AP |
|
L-512AP-S127E |
S127E Series,无线接入控制器 AP 资源授权-512AP |
|
L-64AP-S127E |
S127E Series,无线接入控制器 AP 资源授权-64AP |
|
L-32AP-S127E |
S127E Series,无线接入控制器 AP 资源授权-32AP |
|
L-1AP-S127E |
S127E Series,无线接入控制器 AP 资源授权-1AP |
|
L-VxLAN-S127E |
S127E 系列，VxLAN 软件授权 License，每设备 |
|
RTU-800G-S127E |
S127E 系列，800G 容量授权 License，每设备 |
|
N1-S127E-F-Lic |
N1-智简园区基础包,S127E,每设备 |
|
N1-S127E-F-SnS1Y |
N1-智简园区基础包,S127E 软件订阅与保障年费,每设备,1 年 |
|
License |
|
|
N1-S127E-A-Lic |
N1-智简园区高级包,S127E,每设备 |
|
N1-S127E-A-SnS1Y |
N1-智简园区高级包,S127E,软件订阅与保障年费,每设备,1 年 |
|
N1-S127E-FToA-Lic |
N1-智简园区基础包升级到高级包,S127E,每设备 |
|
N1-S127E-FToA- SnS1Y |
N1-智简园区基础包升级到高级包,S127E,软件订阅与保障年费,每设备,1 年 |
|
N1-S127E-M-Lic |
N1-智简园区设备管理软件包,S127E,每设备 |
|
N1-S127E-M-SnS1Y |
N1-智简园区设备管理软件包,S127E 软件订阅与保障年费,每设备,1 年 |
|
N1-AC1.0-AM-15-Lic |
N1-智简园区,接入管理-AC1.0,15 个终端 |
|
N1-AC1.0-AM-15- SnS1Y |
N1-智简园区,接入管理-AC1.0,软件订阅与保障年费,15 个终端,1 年 |
|
CI-X7MSwitch-U |
CampusInsight-网络智能分析升级包-X7 系列框式交换机, 每设备 |
|
CI-X7MSwitch-U- SnS1Y |
CampusInsight-网络智能分析升级包-X7 系列框式交换机, 软件订阅与保障年费, 每设备, 1 年 |
