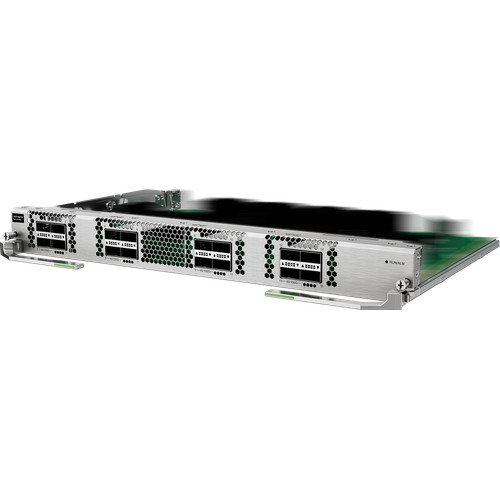

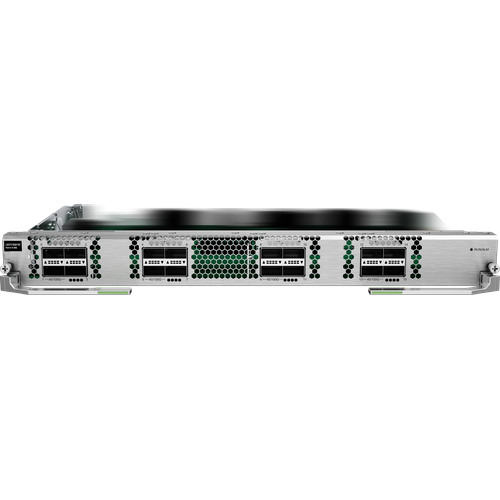

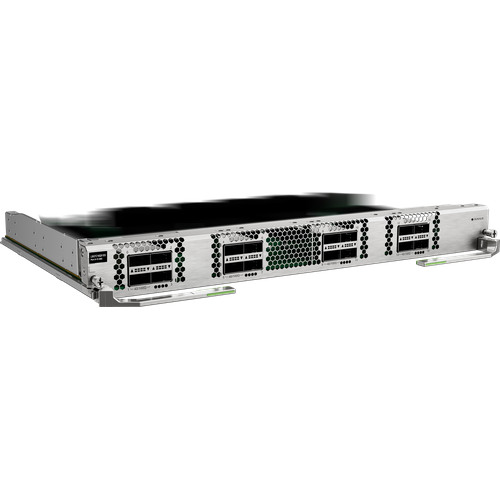

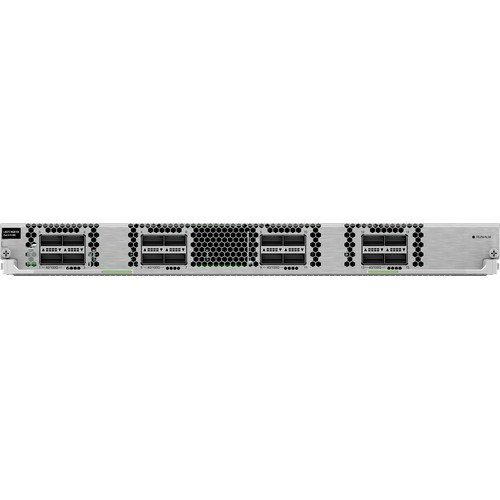

供应华为LSG7C16QX1E0交换机板卡，16口40G光口+8口100G光口板卡
03050NQS
华为16端口40G以太网光接口板(QSFP+)/8端口100G以太网光接口板(QSFP28)，适用于华为S8700系列交换机
硬件规格
华为S8700系列交换机
|
项目 |
CloudEngine S8700-4/ CloudEngine S8700-4S |
CloudEngine S8700-6 |
CloudEngine S8700-10 |
|
尺寸（宽 x 深 x 高，不含包材） [mm] |
442×475.1×219.5 |
442×482.8×352.8 |
442×482.8×575 |
|
机箱高度 [U] |
5U |
8U |
13U |
|
重量（空配，不含包材） [kg] |
23kg |
52.7kg |
75kg |
|
重量（满配，不含包材） [kg] |
44.28kg |
85.5kg |
124kg |
|
交换容量 |
68.2/307.2 Tbps |
102.4/460.8 Tbps |
170.6/768 Tbps |
|
包转发率 |
51200 Mpps |
76800 Mpps |
128000 Mpps |
|
主控板槽位 |
2 |
2 |
2 |
|
交换板槽位* |
2（主控集成） |
4（2 个主控集成，2 个独立网板） |
4（2 个主控集成，2 个独立网板） |
|
业务板槽位 |
4（主控含业务端口） |
6（主控含业务端口） |
10（主控含业务端口） |
|
风扇模块数量 |
1 |
2 |
2 |
|
系统电源 |
6 |
6 |
6 |
|
主控板冗余 |
热备（1:1）模式 |
热备（1:1）模式 |
热备（1:1）模式 |
|
电源冗余 |
|
|
|
|
风扇冗余 |
|
|
|
|
额定输入电压 [V] |
|
|
|
|
输入电压范围 [V] |
|
|
|
|
项目 |
CloudEngine S8700-4/ CloudEngine S8700-4S |
CloudEngine S8700-6 |
CloudEngine S8700-10 |
|
AC；45Hz～65Hz
|
AC；45Hz～65Hz
|
AC；45Hz～65Hz
|
|
|
整机最大功耗 |
638W（满配，不含 PoE） |
1560W（满配，不含 PoE） |
2914W（满配，不含 PoE） |
|
整机最大供电能力(含系统和 PoE部分) [W] |
1000W 电源模块和 M 个 600W 交流电源模块）： （N+M）×600W |
（2500W/3000W 交流 &240V 直流电源模块）支持通过命令开启 3000W 输出能力。 |
交流&240V 直流电源模块）支持通过命令开启 3000W 输出能力。 |
|
长期工作环境温度 [°C] |
-5°C～45°C（-60m～1800m 海拔） 说明 1800m～5000m，海拔每升高 220m 最高工作温度降低 1°C |
||
|
短期工作环境温度 [°C] |
55°C（-60m～1800m 海拔） 说明
≤10km 传输距离的光模块应用； |
55°C（-60m～1800m 海拔） 说明
≤10km 传输距离的光模块应用； |
55°C（-60m～1800m 海拔） 说明
≤10km 传输距离的光模块应用； |
|
项目 |
CloudEngine S8700-4/ CloudEngine S8700-4S |
CloudEngine S8700-6 |
CloudEngine S8700-10 |
|
长期工作环境相对湿度 [RH] |
5%～95%（非凝露） |
5%～95%（非凝露） |
5%～95%（非凝露） |
|
散热方式 |
前方进风，后侧出风；抽风散热，智能调速 |
前方进风，后侧出风；抽风散热，智能调速 |
前方进风，后侧出风；抽风散热，智能调速 |
*备注：CloudEngine S8700-6 和CloudEngine S8700-10 X5 主控可扩展交换网板LSG7SFUAX100。
PEN 接口卡与产品型号配套关系
|
产品 |
配套产品型号 |
配套主控 |
可插槽位 |
|
LSG708CLX1E0 |
CloudEngine S8700-6 |
LSG7SRUEX500 |
接口板（LPU）槽位 1-4 |
|
LSG704CLX1E0 |
CloudEngine S8700-6 |
LSG7SRUEX500 |
接口板（LPU）槽位 1-4 |
|
LSG704CLX1E0 |
CloudEngine S8700-10 |
LSG7SRUFX500 |
接口板（LPU）槽位 1-8 |
*备注：远端配套AP 支持款型：AirEngine 5762-15HW、AirEngine8771-X1T、AirEngine6776-X6H/X6ETH、AirEngine 5773-21HW、AirEngine 6773-26HD、AirEngine 8776-X6THP。
业务特性
|
类别 |
业务特性 |
CloudEngine S8700- 4/S8700-4S |
CloudEngine S8700-6 |
CloudEngine S8700-10 |
|
用户管理 |
支持统一用户管理 |
√ |
√ |
√ |
|
支持 802.1X、Portal、MAC 认证方式 |
√ |
√ |
√ |
|
|
支持基于流量和时长计费方式 |
√ |
√ |
√ |
|
|
支持分组分域分时授权方式 |
√ |
√ |
√ |
|
|
MAC |
支持 MAC 地址自动学习和老化 |
√ |
√ |
√ |
|
支持静态、动态、黑洞 MAC 表项 |
√ |
√ |
√ |
|
|
支持源 MAC 地址过滤 |
√ |
√ |
√ |
|
|
支持基于端口和 VLAN 的 MAC 地址学习限制 |
√ |
√ |
√ |
|
|
VLAN |
支持 4K 个 VLAN |
√ |
√ |
√ |
|
支持 Access、Trunk、Hybrid 方式 |
√ |
√ |
√ |
|
|
支持 default VLAN |
√ |
√ |
√ |
|
|
支持 QinQ、增强型灵活 QinQ |
√ |
√ |
√ |
|
|
支持 VLAN Stacking 和 VLAN mapping |
√ |
√ |
√ |
|
|
支持基于 MAC 的动态 VLAN 分配 |
√ |
√ |
√ |
|
类别 |
业务特性 |
CloudEngine S8700- 4/S8700-4S |
CloudEngine S8700-6 |
CloudEngine S8700-10 |
|
ARP |
支持 ARP Snooping |
√ |
√ |
√ |
|
IP 路由 |
支持 RIP、OSPF、ISIS、BGP 等 IPv4 动态路由协议 |
√ |
√ |
√ |
|
支持 RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议 |
√ |
√ |
√ |
|
|
Segment Routing |
支持 SRv6 BE（L3 EVPN）* |
√* |
√ |
√ |
|
支持 BGP-EVPN |
√ |
√ |
√ |
|
|
MPLS |
支持 MPLS-LDP |
√ |
√ |
√ |
|
支持 MPLS-L3VPN |
√ |
√ |
√ |
|
|
支持 MPLS QoS |
√ |
√ |
√ |
|
|
组播 |
支持 IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping 及 MLD Snooping |
√ |
√ |
√ |
|
支持 PIM DM、PIM SM、PIM SSM 和 PIMv6 |
√ |
√ |
√ |
|
|
支持用户快速离开机制 |
√ |
√ |
√ |
|
|
支持组播流量控制 |
√ |
√ |
√ |
|
|
支持组播查询器 |
√ |
√ |
√ |
|
|
支持组播协议报文抑制功能 |
√ |
√ |
√ |
|
|
组播 VLAN |
√ |
√ |
√ |
|
|
VxLAN |
支持 VxLAN 分布式网关，集中式网关 |
√ |
√ |
√ |
|
支持 BGP-EVPN |
√ |
√ |
√ |
|
|
QoS |
支持基于 Layer2 协议头、Layer3 协议、 Layer4 协议、802.1p 优先级等的组合流分类 |
√ |
√ |
√ |
|
支持 ACL、CAR、Remark、Schedule 等动作 |
√ |
√ |
√ |
|
|
支持 PQ、WDRR、DRR、PQ+WDRR、 PQ+DRR 等队列调度方式 |
√ |
√ |
√ |
|
|
支持 WRED、尾丢弃等拥塞避免机制 |
√ |
√ |
√ |
|
|
支持流量整形 |
√ |
√ |
√ |
|
|
支持网络切片（VxLAN/SRv6/VLAN） |
√ |
√ |
√ |
|
类别 |
业务特性 |
CloudEngine S8700- 4/S8700-4S |
CloudEngine S8700-6 |
CloudEngine S8700-10 |
|
Native-IP IFIT(iPCA2.0) |
支持直接对业务报文标记以获得丢包数量和丢包率的实时统计 |
√ |
√ |
√ |
|
支持报文双向时延统计 |
√ |
√ |
√ |
|
|
支持修改统计周期 |
√ |
√ |
√ |
|
|
环网保护 |
支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s） |
√ |
√ |
√ |
|
支持 BPDU 保护、Root 保护、环路保护 |
√ |
√ |
√ |
|
|
支持 ERPS 以太环保护协议（G.8032） |
√ |
√ |
√ |
|
|
支持智能以太保护 SEP 协议 |
√ |
√ |
√ |
|
|
可靠性 |
支持 M-LAG |
√ |
√ |
√ |
|
支持集群 |
√ |
√ |
√ |
|
|
支持 LACP、支持堆叠跨框 E-Trunk |
√ |
√ |
√ |
|
|
支持 VRRP、BFD for VRRP |
√ |
√ |
√ |
|
|
支持 BFD for BGP/IS-IS/OSPF/静态路由 |
√ |
√ |
√ |
|
|
支持 Eth-OAM 802.1ag |
√ |
√ |
√ |
|
|
支持 Smartlink |
√ |
√ |
√ |
|
|
支持 LLDP |
√ |
√ |
√ |
|
|
支持 LBDT |
√ |
√ |
√ |
|
|
支持 Y.1731 |
√ |
√ |
√ |
|
|
系统管理 |
支持 Console、Telnet、SSH 等终端服务 |
√ |
√ |
√ |
|
支持 SNMP v1/v2/v3 等网络管理协议 |
√ |
√ |
√ |
|
|
支持通过 FTP、TFTP、SFTP 方式上载、下载文件 |
√ |
√ |
√ |
|
|
支持 BootROM 升级和远程在线升级 |
√ |
√ |
√ |
|
|
支持热补丁 |
√ |
√ |
√ |
|
|
支持用户操作日志 |
√ |
√ |
√ |
|
|
支持 OPS 开放可编程系统 |
√ |
√ |
√ |
|
|
支持流遥感（Telemetry）技术 |
√ |
√ |
√ |
|
|
支持注册中心开局 |
√ |
√ |
√ |
|
类别 |
业务特性 |
CloudEngine S8700- 4/S8700-4S |
CloudEngine S8700-6 |
CloudEngine S8700-10 |
|
支持 GVRP 协议 |
√ |
√ |
√ |
|
|
支持 NTP |
√ |
√ |
√ |
|
|
支持 iPCA、NetStream、NQA、Telemetry |
√ |
√ |
√ |
|
|
支持 WebMaster |
√ |
√ |
√ |
|
|
端口镜像 |
√ |
√ |
√ |
|
|
安全与管理 |
支持 MACsec |
√ |
√ |
√ |
|
支持 NAC |
√ |
√ |
√ |
|
|
支持 RADIUS 和 HWTACACS 用户登录认证 |
√ |
√ |
√ |
|
|
命令行分级保护，未授权用户无法侵入 |
√ |
√ |
√ |
|
|
支持防范 DoS 攻击、TCP 的 SYN Flood 攻击、UDP Flood 攻击、广播风暴攻击、大流量攻击 |
√ |
√ |
√ |
|
|
支持 IPv6 RA Guard |
√ |
√ |
√ |
|
|
支持 CPU 硬件队列实现控制面协议报文分级调度和保护 |
√ |
√ |
√ |
|
|
支持 RMON |
√ |
√ |
√ |
|
|
支持安全启动 |
√ |
√ |
√ |
|
|
支持 ND snooping |
√ |
√ |
√ |
|
|
无线管理（随板 AC）： WLAN 基本业务 |
支持集群方式随板 AC 热备 |
√ |
√ |
√ |
|
支持 2.4G&5G 负载均衡 |
√ |
√ |
√ |
|
|
支持 5G 优先模式 |
√ |
√ |
√ |
|
|
无线管理（随板 AC）： AP 管理 |
管理的 AP 总量** |
最大支持 1K |
最大支持 5K |
最大支持 5K |
|
支持 AP 和 AC 之间为 IPv4 网络 |
√ |
√ |
√ |
|
|
支持 AP 黑名单 |
√ |
√ |
√ |
|
|
支持 AP 白名单 |
√ |
√ |
√ |
|
|
支持设置 AP 接入控制方式 |
√ |
√ |
√ |
|
|
支持 AP 设备的配置和管理 |
√ |
√ |
√ |
|
|
支持 AP LLDP 拓扑感知 |
√ |
√ |
√ |
|
|
无线管理（随板 |
支持用户在 AC 内的漫游 |
√ |
√ |
√ |
|
类别 |
业务特性 |
CloudEngine S8700- 4/S8700-4S |
CloudEngine S8700-6 |
CloudEngine S8700-10 |
|
AC）： 无线用户管理 |
支持基于 AP 的用户定位 |
√ |
√ |
√ |
|
支持 802.1X 接入认证 |
√ |
√ |
√ |
|
|
支持 MAC 接入认证 |
√ |
√ |
√ |
|
|
支持 Portal 接入认证 |
√ |
√ |
√ |
|
|
无线管理（随板 AC）： CAPWAP |
支持 L2/L3 网络的数据直接转发模式 |
√ |
√ |
√ |
|
支持 L2/L3 网络的数据隧道转发模式 |
√ |
√ |
√ |
|
|
支持 CAPWAP 隧道加密 |
√ |
√ |
√ |
|
|
无线管理（随板 AC）：射频管理 |
支持 802.11a/b/g/n |
√ |
√ |
√ |
|
支持 802.11ac wave1/wave2 |
√ |
√ |
√ |
|
|
支持 802.11ax |
√ |
√ |
√ |
|
|
支持设置射频干扰监测和规避 |
√ |
√ |
√ |
|
|
支持同频、邻频、其他设备、以及终端干扰检测功能 |
√ |
√ |
√ |
|
|
支持 AP 上线时自动选择信道和功率 |
√ |
√ |
√ |
|
|
支持动态功率、信道优化 |
√ |
√ |
√ |
|
|
无线管理（随板 AC）： WLAN Qos |
支持基于 VAP 的空口上下行流量限速 |
√ |
√ |
√ |
|
支持基于用户的空口上下行流量限速 |
√ |
√ |
√ |
|
|
支持 WLAN 用户 CAR 功能 |
√ |
√ |
√ |
|
|
互通性 |
VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通） |
√ |
√ |
√ |
备注
*：CloudEngine S8700-4 配套 X0 主控不支持SRv6，配套 X1 主控时支持SRv6；
**：CloudEngine S8700-4 配套LSG7SRUDX200 和CloudEngine S8700-6 配套LSG7SRUEX200 主控时管理规格为 500； CloudEngine S8700-4 配套LSG7SRUDX100，CloudEngine S8700-6 配套LSG7SRUEX100 主控时管理规格为 1K； CloudEngine S8700-6 配套LSG7SRUEX500，CloudEngine S8700-10 配套LSG7SRUFX500 主控时管理规格为 5K。
***：LSG7SRUDX200 不支持MPLS 和应用识别（SAC），LSG7SRUEX200 不支持MPLS、应用识别（SAC）和切片。
