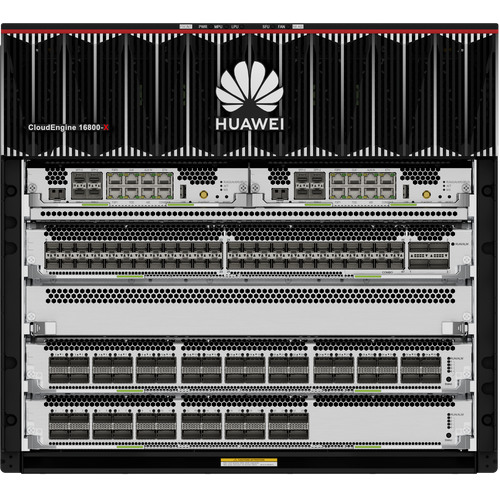

供应华为CE16800-X4-AH数据中心交换机，交流总装机箱，华为4槽位核心交换机
02355MYA

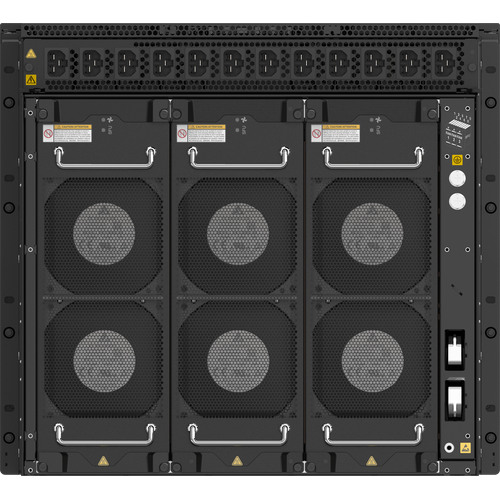

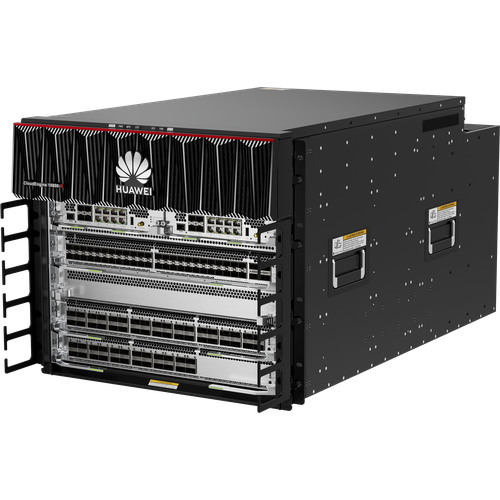

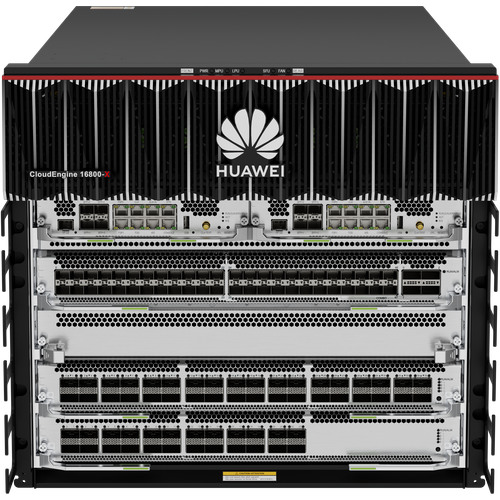

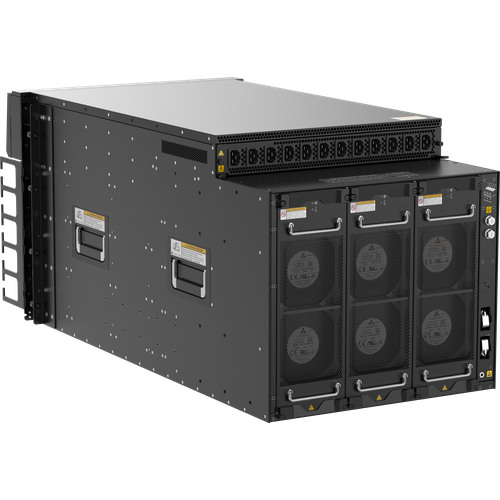

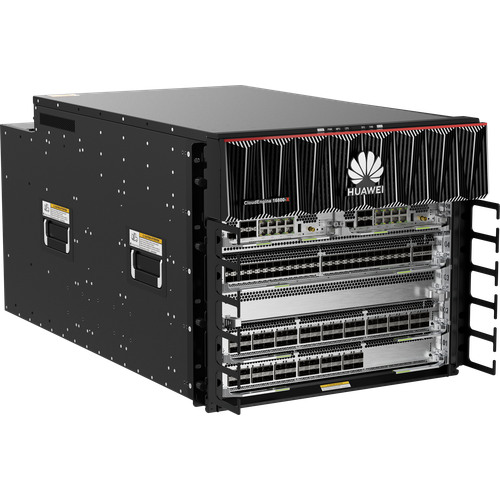

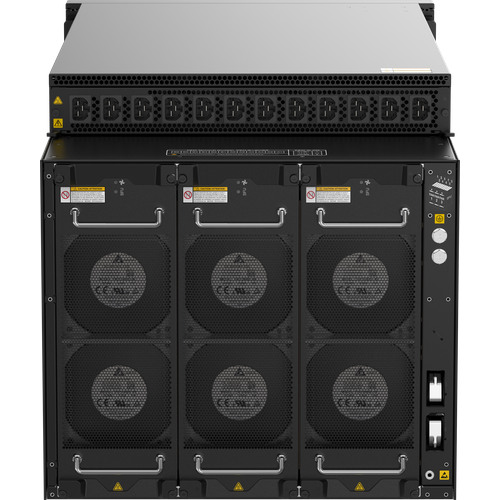

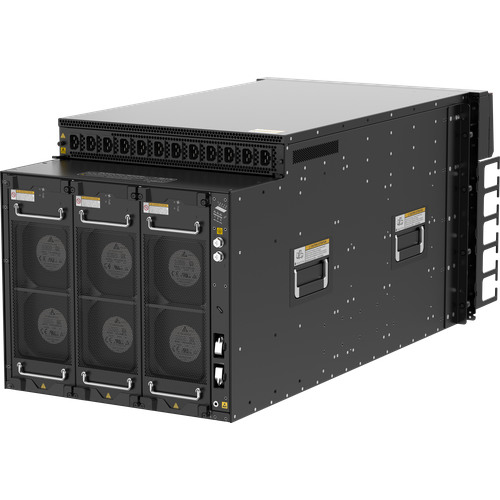

华为CE16800-X4 交流/高压直流总装机箱
华为CE16800-X系列产品规格，订购信息
|
项目 |
CloudEngine 16800-X4 |
CloudEngine 16800-X8 |
CloudEngine 16800-X16 |
|
交换容量（Tbps） |
903/2709 |
1807/5422 |
3615/10844 |
|
包转发率（Mpps） |
230,400 |
460,800 |
921,600 |
|
业务槽位 4 |
8 |
16 |
|
|
交换网板槽位 9 |
|||
|
风道类型 |
标准前后风道 |
||
|
设备虚拟化 |
支持 M-LAG |
||
|
接口相关 |
支持 Jumbo Frame 巨帧 |
||
|
网络虚拟化 |
支持 VXLAN routing 和 VXLAN bridging |
||
|
支持 BGP-EVPN |
|||
|
SDN |
支持 iMaster NCE-Fabric |
||
|
网络融合 |
支持 PFC 和 AI ECN |
||
|
支持 RDMA 、 RoCE（RoCE v1 和 RoCE v2）和 NVMe over RoCE |
|||
|
可编程特性 |
支持 OpenFlow 协议 |
||
|
支持 OPS 编程 |
|||
|
流量分析 |
支持 Netstream 功能 |
||
|
VLAN |
支持 Access、Trunk、Hybrid 方式 |
||
|
支持 default VLAN |
|||
|
MAC 地址表 |
支持 MAC 地址自动学习和老化 |
||
|
支持静态、动态、黑洞 MAC 表项 |
|||
|
支持源 MAC 地址过滤 |
|||
|
支持基于端口和 VLAN 的 MAC 地址学习限制 |
|||
|
IP 路由 |
支持 RIP、OSPF、ISIS、BGP 等 IPv4 动态路由协议 |
||
|
支持 RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议 |
|||
|
IPv6 |
VXLAN Over IPv6 |
||
|
IPv6 VXLAN over IPv4 |
|||
|
支持 IPv6 ND（Neighbor Discovery） |
|||
|
支持 PMTU 发现（Path MTU Discovery） |
|
|
支持 IPv6 的 TCP、Ping 、Tracert、Socket、UDP、RawIP |
|
|
组播 |
支持 IGMP、PIM-SM、MSDP 等组播路由协议 |
|
支持 IGMP Snooping、IGMP Proxy |
|
|
支持 IPV6 三层组播和二三层组播混跑 |
|
|
支持组播成员接口快速离开 |
|
|
支持组播流量抑制 |
|
|
可靠性 |
支持 LACP |
|
支持 STP、RSTP、VBST 和 MSTP |
|
|
支持 BPDU 保护 |
|
|
支持 SmartLink 及多实例 |
|
|
支持硬件 BFD（Bidirectional Forwarding Detection），最小 3.3ms 发包间隔 |
|
|
支持 VRRP、VRRP 负载分担、BFD for VRRP |
|
|
支持 BFD for BGP/IS-IS/OSPF/静态路由 |
|
|
支持 BFD for VXLAN |
|
|
支持基于 Layer2 协议头、Layer3 协议、Layer4 协议优先级等的组合流分类 |
|
|
QoS |
支持 ACL、CAR、Remark、Schedule 等动作 |
|
支持 PQ、DRR、PQ+DRR 等队列调度方式 |
|
|
支持 WRED、尾丢弃等拥塞避免机制 |
|
|
支持流量整形 |
|
|
支持 1588v2 |
|
|
智能运维 |
支持全网路径探测 |
|
支持 Telemetry |
|
|
支持 ERSPAN 增强 |
|
|
支持 IFIT |
|
|
Packet Event：丢包可视、超长时延可视 |
|
|
支持 VXLAN OAM: VXLAN ping, VXLAN tracert |
|
|
智能无损 |
PFC 死锁预防 |
|
AI ECN |
|
ECN Overlay |
|||
|
iNOF |
|||
|
NSLB 增强 |
|||
|
配置与维护 |
支持 Console、Telnet、SSH 等终端服务 |
||
|
支持 SNMPv1/v2/v3 等网络管理协议 |
|||
|
支持通过 FTP、TFTP 方式上载、下载文件 |
|||
|
支持 BootROM 升级和远程在线升级 |
|||
|
支持热补丁 |
|||
|
支持用户操作日志 |
|||
|
支持配置回滚 |
|||
|
支持 ZTP |
|||
|
安全和管理 |
MACsec |
||
|
命令行分级保护、未授权用户无法侵入 |
|||
|
支持防止 DOS、ARP 攻击功能、ICMP 防攻击 |
|||
|
支持端口隔离、端口安全、Sticky MAC |
|||
|
支持 IP、MAC、端口、VLAN 的组合绑定 |
|||
|
支持 AAA、LDAP、Radius、HWTACACS 等多种认证方式 |
|||
|
支持 RMON |
|||
|
机箱尺寸 mm（宽×深×高） |
483 x 985 x 438 （9.8U） |
483 x 985 x 703 （15.8U） |
483 x 1144 x 1436 （32.3U） |
|
满配重量 |
94.1 kg |
129.8 kg |
273.8 kg |
|
环境要求 |
工作温度：0℃～40℃（0m1800m）存储温度：-40℃～+70℃ 相对湿度：5%RH～85%RH，非凝露 |
||
|
工作电压 |
交流（AC）：176V～290V；45Hz～65Hz 高压直流（HVDC）：188V～288V / 260V~400V |
||
|
系统最大供电能力 |
18000W |
30000W |
60000W |
订购信息
|
名称 详细描述 |
|
|
主机箱 |
|
|
CE16800-X4-AH |
CE16800-X4 交流/高压直流总装机箱 |
|
CE16800-X4-DC |
CE16800-X4 直流总装机箱 |
|
CE16800-X8-AH |
CE16800-X8 交流/高压直流总装机箱 |
|
CE16800-X8-DC |
CE16800-X8 直流总装机箱 |
|
CE16800-X16-AH |
CE16800-X16 交流/高压直流总装机箱 |
|
CE16800-X16-DC |
CE16800-X16 直流总装机箱 |
|
主控处理单元 |
|
|
CEX-MPUD-H |
CE16800-X 主控板 D (半宽) |
|
CEX-MPUD-F |
CE16800-X 主控板 D (全宽) |
|
CEX-MPUE-H |
CE16800-X 主控板 E (半宽) |
|
CEX-MPUE-F |
CE16800-X 主控板 E (全宽) |
|
交换单元（G-L 系列） |
|
|
CEX-SFU04G-L |
CE16800-X4 交换网板 G-L |
|
CEX-SFU08G-L |
CE16800-X8 交换网板 G-L |
|
CEX-SFU16G-L |
CE16800-X16 交换网板 G-L |
| 交换单元（G-H 系列）1 | |
|
CEX-SFU04G-H |
CE16800-X4 交换网板 G-H |
|
CEX-SFU08G-H |
CE16800-X8 交换网板 G-H |
|
CEX-SFU16G-H |
CE16800-X16 交换网板 G-H |
|
接口板（-J 系列） |
|
|
CEX-L36CQJ |
36 端口 100GE 以太网光接口板(XL-J,QSFP28) |
| CEX-L24CQJ2 |
24 端口 100GE 以太网光接口板(XL-J,QSFP28)(CM) |
|
CEX-L36LQJ |
36 端口 40GE 以太网光接口板(XL-J,QSFP+) |
| CEX-L48YSJ3 |
48 端口 25GE 以太网光接口板(XL-J,SFP28)(CM) |
|
CEX-L48YSAJ |
48 端口 25GE，4 端口 100GE 以太网光接口板(XL-J,SFP28,QSFP28) |
| 接口板（-J2 系列）4 | |
|
CEX-L36DQ2CQJ2 |
36 端口 400GE，2 端口 100GE 以太网光接口板(XL-J2,QSFP-DD,QSFP28) |
|
CEX-L48CQJ2 |
48 端口 100GE 以太网光接口板(XL-J2,QSFP28) |
|
风机盒（鸿雁 2.0） |
|
|
FAN-240SA-B |
风机盒-FAN-240SA-B-风机盒 |
|
FAN-480SA-B |
风机盒-FAN-480SA-B-风机盒 |
|
FAN-960SA-B |
风机盒-FAN-960SA-B-风机盒 |
| 风机盒（鸿雁 5.0）5 | |
|
FAN-240SD-B |
风机盒-FAN-240SD-B-风机盒 |
|
FAN-480SE-B |
风机盒-FAN-480SE-B-风机盒 |
|
FAN-960SE-B |
风机盒-FAN-960SE-B-风机盒 |
|
电源 |
|
|
PAH-3000WA |
3000W 双输入交流&高压直流电源模块 |
|
PDC-2200WC |
PM2200W 直流电源 |
|
硬件 RTU |
|
|
CE168-RTU-6CQ |
6*100G 端口使能 RTU-每 6 端口 |
|
CE168-RTU-U24S |
24*10G 升级到 24*25G 容量升级 RTU-每 24 端口 |
2 CEX-L24CQJ 线卡默认为 18 个 100GE，可以通过购买 RTU（CE168-RTU-6CQ）实现 24 个 100GE
3 CEX-L48YSJ 默认为 48 个 10GE, 可以通过购买 RTU（CE168-RTU-U24S）实现 24 口 10G 升级到 25G
|
软件型号 软件描述 |
|
|
N1-CE168LIC-CFFD |
N1-CE16800 交换机 CloudFabric Foundation 软件包 |
|
N1-CE168CFFD- SnS1Y |
N1-CE16800 交换机 CloudFabric Foundation 软件包-Subscription and Support-年 |
|
N1-CE168LIC-CFAD |
N1-CE16800 交换机 CloudFabric Advanced 软件包 |
|
N1-CE168CFAD- SnS1Y |
CE16800 交换机 CloudFabric Advanced 软件包-Subscription and Support-年 |
|
N1-CE168LIC-CFPM |
N1- CloudEngine 16800 交换机 CloudFabric Premium 软件包 |
|
N1-CE168CFPM- SnS1Y |
N1- CloudEngine 16800 交换机 CloudFabric Premium 软件包-Subscription and Support-年 |
|
N1-CE168LIC-AFRD-2 |
N1-CloudEngine 16800 交换机 AI Fabric RDMA 应用加速功能包 2 |
|
N1-CE168AFRD2- SnS1Y |
N1-CloudEngine 16800 交换机 AI Fabric RDMA 应用加速功能包 2-Subscription and Support-年 |
|
N1-CE168LIC-AI |
N1-CE16800 交换机 AI 场景增值包 |
|
N1-CE168AI-SnS1Y |
N1-CloudEngine 16800 交换机 AI 场景增值包-Subscription and Support-1 年 |
|
N1-CE168LIC-NOF+ |
N1-CloudEngine 16800 交换机 AI Fabric NOF+ 存储场景增值包 |
|
N1-CE168NOF+-SnS1Y |
N1-CloudEngine 16800 交换机 AI Fabric NOF+ 存储场景增值包-Subscription and Support-年 |
|
N1-CE168LIC-SEC |
N1-CloudEngine 16800 交换机安全功能包 |
|
N1-CE168SEC-SnS1Y |
N1-CloudEngine 16800 交换机安全功能包-Subscription and Support-年 |
|
N1-CE-F-LIC-MDCA |
N1-CloudEngine 数据中心交换机多云多 DC 场景增值包-Fixed |
|
N1-CEFMDCA-SnS1Y |
N1-CloudEngine 数据中心交换机多云多 DC 场景增值包, 每盒式设备-Subscription and Support-年 |
|
N1-CE-M-LIC-DM |
N1-CloudEngine 数字地图功能包-Modular |
|
N1-CEMDM-SnS1Y |
N1-CloudEngine 数字地图功能包,每框式设备-Subscription and Support-年 |
|
N1-CE-LIC-AFP100VM |
N1-CloudEngine 特征流分析增值包每 100VM |
|
N1-CEAFP100VM-SnS1Y |
N1-CloudEngine 特征流分析增值包每 100VM-Subscription and Support-年 |
|
N1-CE168UPG-F-A |
N1-CloudEngine 16800 数据中心网络软件 license 升级包: Foundation to Advanced |
|
N1-CE168UGFA- SnS1Y |
N1-CloudEngine 16800 数据中心网络软件 license 升级包: Foundation to Advanced- Subscription and Support-年 |
|
N1-CE168UPG-A-P |
N1-CloudEngine 16800 数据中心网络软件 license 升级包: Advanced to Premium |
|
N1-CE168UGAP- SnS1Y |
N1-CloudEngine 16800 数据中心网络软件 license 升级包: Advanced to Premium- Subscription and Support-年 |
