描述
产品参数、资料、报价、欢迎联系 电话：18201370175（微信）

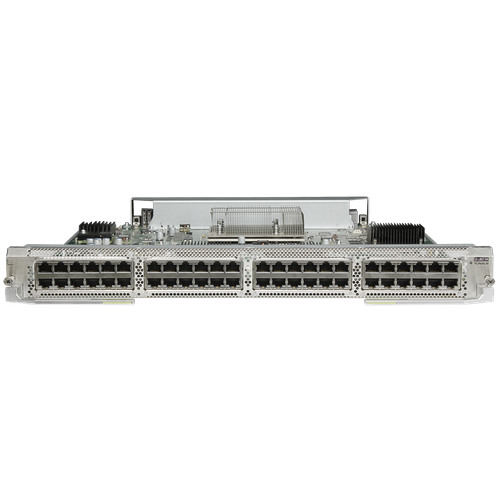

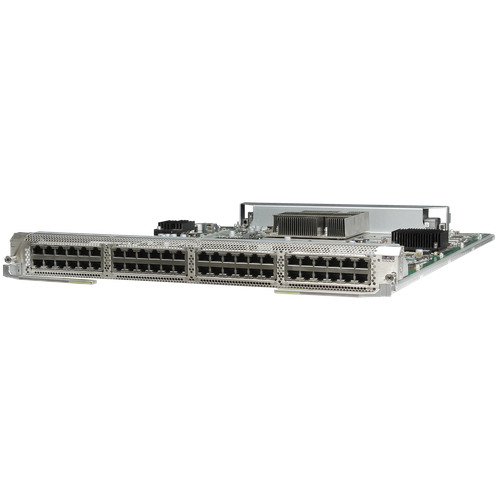

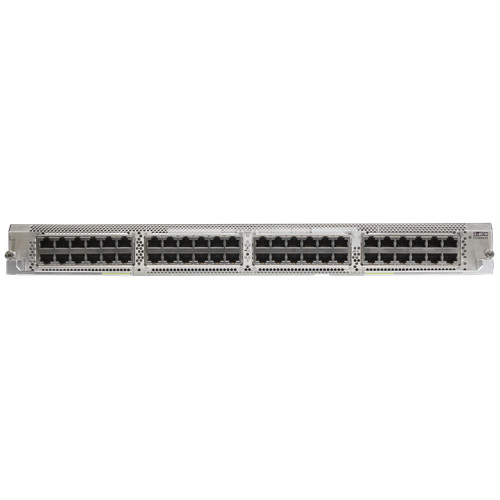

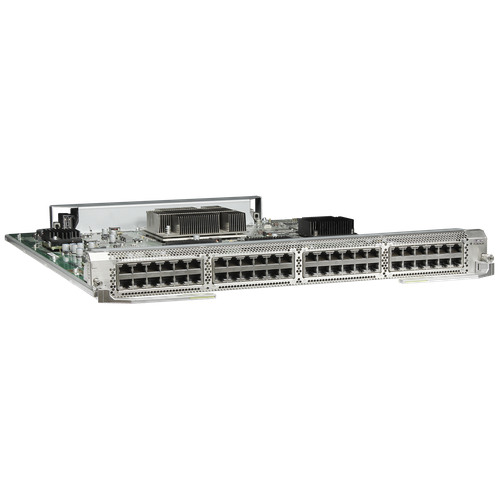

供应华为CE-L48GT-EA数据中心交换机板卡，48口千兆电口板卡
03022BEU
华为48端口十兆/百兆/千兆以太网电接口板（EA，RJ45），适用于华为CE12800系列交换机
华为CE12800/CE12800E系列产品规格，订购信息
|
项目 |
CloudEngine 12804S |
CloudEngine 12808S |
CloudEngine 12804 |
CloudEngine 12808 |
CloudEngine 12816 |
|
交换容量 （Tbps） |
387/1161 |
645/1935 |
387/1161 |
645/1935 |
1290/3870 |
|
包转发率 （Mpps） |
115,200 |
230,400 |
115,200 |
230,400 |
460,800 |
|
业务槽位 |
4 |
8 |
4 |
8 |
16 |
|
交换网槽位 |
2 |
4 |
6 |
6 |
6 |
|
交换架构 |
Clos 交换架构、信元交换、VoQ、分布式大缓存 |
||||
|
风道类型 |
标准前后风道 |
||||
|
设备虚拟化 |
支持 VS（Virtual System） |
||||
|
支持 CSS（Cluster Switch System） |
|||||
|
项目 |
CloudEngine 12804S |
CloudEngine 12808S |
CloudEngine 12804 |
CloudEngine 12808 |
CloudEngine 12816 |
|
网络虚拟化 |
支持 M-LAG |
||||
|
支持 TRILL |
|||||
|
支持 VXLAN routing 和 VXLAN bridging |
|||||
|
支持 EVPN |
|||||
|
支持 QinQ access VXLAN |
|||||
|
虚拟机感知与交换 |
支持 iMaster NCE-Fabric |
||||
|
支持 VMware NSX |
|||||
|
支持 VEPA（Virtual Ethernet Port Aggregator） |
|||||
|
网络融合 |
支持 FCoE |
||||
|
支持 DCBX、PFC、ETS |
|||||
|
支持 RDMA 和 RoCE（RoCE v1 和 RoCE v2） |
|||||
|
数据中心互联 |
支持 BGP-EVPN |
||||
|
支持 EVN 跨数据中心二层网络 |
|||||
|
支持 VXLAN Mapping，实现多 DC 二层互通 |
|||||
|
可编程特性 |
支持 OpenFlow 协议 |
||||
|
支持 OPS 编程 |
|||||
|
支持 Ansible 自动化配置，Module 开源发布 |
|||||
|
流量分析 |
支持 Netstream 功能 |
||||
|
支持硬件 sFlow 功能 |
|||||
|
VLAN |
支持 Access、Trunk、Hybrid 方式 |
||||
|
支持 default VLAN |
|||||
|
支持 QinQ |
|||||
|
支持 MUX VLAN |
|||||
|
支持 GVRP |
|||||
|
MAC 地址功能 |
支持 MAC 地址自动学习和老化 |
||||
|
支持静态、动态、黑洞 MAC 表项 |
|||||
|
支持源 MAC 地址过滤 |
|||||
|
支持基于端口和 VLAN 的 MAC 地址学习限制 |
|||||
|
项目 |
CloudEngine 12804S |
CloudEngine 12808S |
CloudEngine 12804 |
CloudEngine 12808 |
CloudEngine 12816 |
|
IP 路由 |
支持 RIP、OSPF、ISIS、BGP 等 IPv4 动态路由协议 |
||||
|
支持 RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议 |
|||||
|
IPV6 |
支持 VXLAN over IPv6 |
||||
|
支持 IPv6 VXLAN over IPv4 |
|||||
|
支持 IPv6 ND（Neighbor Discovery） |
|||||
|
支持 PMTU 发现（Path MTU Discovery） |
|||||
|
支持 IPv6 的 TCP、Ping 、Tracert、Socket、UDP、RawIP |
|||||
|
组播 |
支持 IGMP、PIM-SM、PIM-DM、MSDP、MBGP 等组播路由协议 |
||||
|
支持 IGMP Snooping |
|||||
|
支持 IGMP Proxy |
|||||
|
支持组播成员接口快速离开 |
|||||
|
支持组播流量抑制 |
|||||
|
支持组播 VLAN |
|||||
|
支持组播 Over VXLAN |
|||||
|
MPLS |
支持 MPLS 基本功能 |
||||
|
支持 SR（Segment Routing） |
|||||
|
可靠性 |
支持 LACP |
||||
|
支持 STP、RSTP、VBST 和 MSTP |
|||||
|
支持 BPDU 保护、Root 保护、环路保护 |
|||||
|
支持 SmartLink 及多实例 |
|||||
|
支持 DLDP |
|||||
|
支持 ERPS 以太环保护协议（G.8032） |
|||||
|
支持硬件 BFD（Bidirectional Forwarding Detection），最小 3.3ms 发包间隔 |
|||||
|
支持 VRRP、VRRP 负载分担、BFD for VRRP |
|||||
|
支持 BFD for BGP/IS-IS/OSPF/静态路由 |
|||||
|
支持 BFD for VXLAN |
|||||
|
支持 ISSU |
|||||
|
QoS |
支持基于 Layer2 协议头、Layer3 协议、Layer4 协议优先级等的组合流分类 |
||||
|
项目 |
CloudEngine 12804S |
CloudEngine 12808S |
CloudEngine 12804 |
CloudEngine 12808 |
CloudEngine 12816 |
|
支持 ACL、CAR、Remark 等动作 |
|||||
|
支持 PQ、DWRR、 PQ+DWRR 等队列调度方式 |
|||||
|
支持 WRED、尾丢弃等拥塞避免机制 |
|||||
|
支持流量整形 |
|||||
|
运维 |
支持全网路径探测 |
||||
|
支持 Telemetry |
|||||
|
支持缓存的微突发状态统计 |
|||||
|
支持 VXLAN OAM: VXLAN ping, VXLAN tracert |
|||||
|
配置与维护 |
支持 Console、Telnet、SSH 等终端服务 |
||||
|
支持 SNMPv1/v2/v3 等网络管理协议 |
|||||
|
支持通过 FTP、TFTP 方式上载、下载文件 |
|||||
|
支持 BootROM 升级和远程在线升级 |
|||||
|
支持热补丁 |
|||||
|
支持用户操作日志 |
|||||
|
支持配置回滚 |
|||||
|
支持 ZTP |
|||||
|
安全和管理 |
支持 802.1x 认证 |
||||
|
支持 RADIUS 和 HWTACACS 用户登录认证 |
|||||
|
命令行分级保护、未授权用户无法侵入 |
|||||
|
支持 DOS、ARP 攻击功能、ICMP 防攻击、 防范 MAC 攻击、广播风暴攻击、大流量攻击 |
|||||
|
支持 ICMP 实现 ping 和 traceroute 功能 |
|||||
|
支持端口镜像和流镜像 |
|||||
|
支持 RMON |
|||||
|
机箱尺寸 mm （宽×深×高） |
442× 620× 352.8 (8U) |
442× 620× 708.4 (16U) |
442× 813× 486.15 (11U) |
442× 813× 752.85 (17U) |
442× 905× 1597.4 (36U) |
|
机箱重量（空配） |
<60Kg |
<100Kg |
<91Kg |
<120Kg |
< 222Kg |
|
工作电压 |
AC：90V～290V DC：-40V～-72V HVDC：188V~288V |
||||
|
系统最大供电能力 |
6000W |
12000W |
6000W |
12000W |
30000W |
产品规格
|
项目 |
CloudEngine 12804E |
CloudEngine 12808E |
CloudEngine 12816E |
|
交换容量 |
134/258Tbps |
268/516Tbps |
536/1032Tbps |
|
包转发率 1 |
86400Mpps |
172800Mpps |
345600Mpps |
|
业务槽位 |
4 |
8 |
16 |
|
交换网槽位 |
6 |
6 |
6 |
|
交换架构 |
Clos 交换架构、信元交换、VoQ、分布式大缓存 |
||
|
风道类型 |
标准前后风道 |
||
|
设备虚拟化 |
支持 VS（Virtual System） |
||
|
支持CSS（Cluster Switch System） |
|||
|
网络虚拟化 |
支持VxLAN routing 和VxLAN bridging |
||
|
支持EVPN |
|||
|
支持 QinQ access VxLAN |
|||
|
SDN |
支持Agile Controller |
||
|
数据中心互联 |
支持BGP-EVPN |
||
|
支持VXLAN Mapping，实现多 DC 二层互通 |
|||
|
项目 |
CloudEngine 12804E |
CloudEngine 12808E |
CloudEngine 12816E |
|
可编程特性 |
支持OpenFlow 协议 |
||
|
支持OPS 编程 |
|||
|
支持Ansible 自动化配置，Module 开源发布 |
|||
|
流量分析 |
支持Netstream 功能 |
||
|
VLAN |
支持Access、Trunk、Hybrid 方式 |
||
|
支持default VLAN |
|||
|
支持 QinQ |
|||
|
MAC 地址功能 |
支持MAC 地址自动学习和老化 |
||
|
支持静态、动态、黑洞MAC 表项 |
|||
|
支持源MAC 地址过滤 |
|||
|
支持基于端口和VLAN 的MAC 地址学习限制 |
|||
|
IP 路由 |
支持RIP、OSPF、ISIS、BGP 等IPv4 动态路由协议 |
||
|
支持RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议 |
|||
|
支持 IP 分片重组 |
|||
|
IPV6 |
VxLAN Over IPv6 |
||
|
IPv6 VxLAN over IPv4 |
|||
|
支持IPv6 ND（Neighbor Discovery） |
|||
|
支持PMTU 发现（Path MTU Discovery） |
|||
|
支持IPv6 的TCP、Ping 、Tracert、Socket、UDP、RawIP |
|||
|
组播 |
支持IGMP、PIM-SM、PIM-DM、MSDP、MBGP 等组播路由协议 |
||
|
支持IGMP Snooping |
|||
|
支持IGMP Proxy |
|||
|
支持组播成员接口快速离开 |
|||
|
支持组播流量抑制 |
|||
|
支持组播VLAN |
|||
|
可靠性 |
精细化微分段安全隔离 |
||
|
支持LACP |
|||
|
支持M-LAG |
|||
|
支持STP、RSTP 和MSTP |
|||
|
项目 |
CloudEngine 12804E |
CloudEngine 12808E |
CloudEngine 12816E |
|
支持SmartLink 及多实例 |
|||
|
支持DLDP |
|||
|
支持硬件BFD（Bidirectional Forwarding Detection），最小 3.3ms 检测间隔 |
|||
|
支持VRRP、VRRP 负载分担、BFD for VRRP |
|||
|
支持 BFD for BGP/IS-IS/OSPF/静态路由 |
|||
|
支持 BFD for VxLAN |
|||
|
支持ISSU |
|||
|
QoS |
支持基于Layer2 协议头、Layer3 协议、Layer4 协议优先级等的组合流分类 |
||
|
支持ACL、CAR、Remark 等动作 |
|||
|
支持 PQ、DWRR、 PQ+DWRR 等队列调度方式 |
|||
|
支持WRED、尾丢弃等拥塞避免机制 |
|||
|
支持流量整形 |
|||
|
运维 |
支持 1588v2 |
||
|
支持iPCA（Packet Conservation Algorithm for Internet） |
|||
|
支持Telemetry |
|||
|
支持ERSPAN 增强 |
|||
|
支持全网路径探测 |
|||
|
支持缓存的微突发状态统计 |
|||
|
支持VxLAN OAM: VxLAN ping, VxLAN tracert |
|||
|
配置与维护 |
支持Console、Telnet、SSH 等终端服务 |
||
|
支持SNMPv1/v2/v3 等网络管理协议 |
|||
|
支持通过FTP、TFTP 方式上载、下载文件 |
|||
|
支持BootROM 升级和远程在线升级 |
|||
|
支持热补丁 |
|||
|
支持用户操作日志 |
|||
|
支持ZTP |
|||
|
安全和管理 |
支持RADIUS 和HWTACACS 用户登录认证 |
||
|
命令行分级保护、未授权用户无法侵入 |
|||
|
支持防范MAC 攻击、广播风暴攻击、大流量攻击 |
|||
|
项目 |
CloudEngine 12804E |
CloudEngine 12808E |
CloudEngine 12816E |
|
支持ICMP 实现ping 和traceroute 功能 |
|||
|
支持端口镜像和流镜像 |
|||
|
支持RMON |
|||
|
机箱尺寸mm（宽×深×高） |
442×620×308（7U） |
442×620×575 (13U) |
442×760×1019（23U） |
|
机箱重量（空配） |
30 kg |
46 kg |
84 kg |
|
工作电压 |
AC：90V～290V DC：-38.4V～-72V HVDC：188V~288V |
||
|
系统最大供电能力 |
6000W |
12000W |
24000W |
1 此处为最大值，整机部署特性不同转发性能有所差异，详细请查阅规格清单
订购信息
|
主设备基本配置 |
|
|
CE-RACK-A01 |
FR42812 总装机柜(800x1200x2000mm) |
|
CE12804S-AC1 |
CE12804S 交流/高压直流总装机箱(含风机盒) |
|
CE12808S-AC1 |
CE12808S 交流/高压直流总装机箱(含风机盒) |
|
CE12804S-DC |
CE12804S 直流总装机箱(含满配风机盒) |
|
CE12808S-DC |
CE12808S 直流总装机箱(含满配风机盒) |
|
CE12804-AC |
CE12804 交流总装机箱（含满配监控板和风机盒） |
|
CE12804-AC1 |
CE12804 交流/高压直流总装机箱(含满配监控板和风机盒), |
|
CE12808-AC |
CE12808 交流总装机箱（含满配监控板和风机盒） |
|
CE12808-AC1 |
CE12808 交流/高压直流总装机箱(含满配监控板和风机盒) |
|
CE12816-AC |
CE12816 交流总装机箱（含满配监控板和风机盒） |
|
CE12816-AC1 |
CE12816 交流/高压直流总装机箱(含满配监控板和风机盒) |
|
CE12804-DC |
CE12804 直流总装机箱（含满配监控板和风机盒） |
|
CE12808-DC |
CE12808 直流总装机箱（含满配监控板和风机盒） |
|
CE12816-DC |
CE12816 直流总装机箱（含满配监控板和风机盒） |
|
主控处理单元 |
|
|
CE-MPU-S |
CE12800S 主控板 |
|
CE-MPU |
主控板 |
|
交换单元 |
|
|
CE-SFU-S |
CE12800S 交换网板 |
|
CE-SFU04 |
CE12804 交换网板 |
|
CE-SFU08 |
CE12808 交换网板 |
|
CE-SFU16 |
CE12816 交换网板 |
|
千兆以太网电接口板 |
|
|
CE-L48GT |
48 端口十兆/百兆/千兆以太网电接口板(RJ45) |
|
主设备基本配置 |
|
|
万兆以太网电接口板 |
|
|
CE-L48XT |
48 端口百兆/千兆/万兆以太网电接口板(RJ45) |
|
万兆以太网光接口板 |
|
|
CE-L48XS |
48 端口千兆/万兆以太网光接口板(SFP/SFP+) |
|
40GE 光接口板 |
|
|
CE-L24LQ |
24 端口 40G 以太网光接口板(QSFP+) |
|
CE-L36LQ |
36 端口 40G 以太网光接口板(QSFP+) |
|
100GE 光接口板 |
|
|
CE-L04CF |
4 端口 100G 以太网光接口板(CFP) |
|
CE-L12CQ |
12 端口 100G 以太网光接口板(QSFP28) |
|
CE-L16CQ |
16 端口 100G 以太网光接口板(QSFP28) |
|
CE-L36CQ |
36 端口 100G 以太网光接口板(QSFP28) |
|
电源 |
|
|
PAH-3000WA |
3000W 双输入交流&高压直流电源模块 |
|
PDC-2200WA |
2200W 直流电源 |
|
软件 |
|
|
CE128-LIC-B219 |
CloudEngine 12800 基本软件,V200R019 |
|
CE128-LIC-B219 |
TRILL 功能授权 |
|
CE128-LIC-MPLS |
MPLS 功能授权 |
|
CE128-LIC-VS |
Virtual System 功能授权 |
|
CE128-LIC-IPV6 |
IPV6 功能授权 |
|
CE128-LIC-EVN |
EVN 功能授权 |
|
CE128-LIC-TLM |
CE12800 Telemetry 功能 |
|
CE128-LIC-MACSEC |
CE12800 MACsec 功能 |
|
CE128-LIC-BUN03 |
CE12800 功能授权组合包 3 |
|
N1-CE128LIC-CFFD |
N1-CE12800 交换机 CloudFabric Foundation 软件包 |
|
N1-CE128CFFD-SnS1Y |
N1-CE12800 交换机 CloudFabric Foundation 软件包-Subscription and Support-年 |
|
N1-CE128LIC-CFAD |
N1-CE12800 交换机 CloudFabric Advanced 软件包 |
|
N1-CE128CFAD-SnS1Y |
N1-CE12800 交换机 CloudFabric Advanced 软件包-Subscription and Support-年 |
|
主设备基本配置 |
|
|
N1-CE128LIC-CFPM |
N1- CloudEngine 12800 交换机 CloudFabric Premium 软件包 |
|
N1-CE128CFPM-SnS1Y |
N1-CloudEngine 12800 交换机 CloudFabric Premium 软件包-Subscription and Support-年 |
|
N1-CE128LIC-SEC |
N1-CloudEngine 12800 交换机安全功能包 |
|
N1-CE128SEC-SnS1Y |
N1-CloudEngine 12800 交换机安全功能包-Subscription and Support-1 年 |
|
N1-CE-M-LIC-MDCA |
N1-CloudEngine 数据中心交换机多云多 DC 场景增值包-Modular |
|
N1-CEMMDCA-SnS1Y |
N1-CloudEngine 数据中心交换机多云多 DC 场景增值包, 每框式设备-Subscription and Support-年 |
订购信息
|
主设备 |
|
|
基本配置 |
|
|
CE-RACK-A01 |
FR42812 总装机柜 （800x1200x2000mm） |
|
CE12804E-AC |
CE12804E 交流总装机箱（含满配风机盒） |
|
CE12808E-AC |
CE12808E 交流总装机箱（含满配风机盒） |
|
CE12816E-AC |
CE12816E 交流总装机箱（含满配风机盒） |
|
CE12804E-DC |
CE12804E 直流总装机箱（含满配风机盒） |
|
CE12808E-DC |
CE12808E 直流总装机箱（含满配风机盒） |
|
CE12816E-DC |
CE12816E 直流总装机箱（含满配风机盒） |
|
主控处理单元 |
|
|
CE-MPUA-E |
主控板 |
|
交换单元 |
|
|
CE-SFU04-E |
CE12804E 交换网板 |
|
CE-SFU08-E |
CE12808E 交换网板 |
|
CE-SFU16-E |
CE12816E 交换网板 |
|
千兆以太网电接口板 |
|
|
CEL48GTEGA-E |
48 端口GE,4 端口 10GE ENP 以太网电接口板(EGA,RJ45,SFP+) |
|
主设备 |
|
|
万兆以太网光接口板 |
|
|
CEL24XSED-E |
24 端口万兆 ENP 以太网光接口板(ED,SFP+) |
|
CEL48XSED-E |
48 端口万兆 ENP 以太网光接口板(ED,SFP+) |
|
CEL24XSEGA-E |
24 端口 10GE,2 端口 100GE ENP 以太网光接口板(EGA,SFP+,QSFP28) |
|
CEL48XSEGA-E |
48 端口 10GE,4 端口 100GE ENP 以太网光接口板(EGA,SFP+,QSFP28) |
|
40GE 光接口板 |
|
|
CEL36LQED-E |
36 端口 40GE ENP 以太网光接口板(ED,QSFP+) |
|
CEL36LQEG-E |
36 端口 40GE ENP 以太网光接口板(EG,QSFP+) |
|
CEL24LQED-E |
24 端口 40GE ENP 以太网光接口板(ED,QSFP+) |
|
100GE 光接口板 |
|
|
CEL16CQEG-E |
16 端口 100GE ENP 以太网光接口板(EG,QSFP28) |
|
电源 |
|
|
PAC3000S54 |
3000W 交流电源模块 |
|
PDC2200S54-CB |
2200W 直流电源模块 |
|
软件 |
|
|
CE128E-LIC-B25 |
CloudEngine 12800E 基本软件 |
|
CE128E-LIC-VS |
Virtual System 功能授权 |
|
CE128E-LIC-IPV6 |
IPV6 功能授权 |
|
CE128E-LIC-NSH |
NSH 功能授权 |
|
CE128E-LIC-TLM |
Telemetry 功能 |
|
CE128E-LIC-PTP |
CE12800E PTP 功能 |
|
N1-CE128ELIC-CFMM |
N1-CloudEngine 12800E 交换机CloudFabric Management 软件包 |
|
N1-CE128ECFMM-SnS1Y |
N1- CloudEngine 12800E 交换机CloudFabric Management 软件包-Subscription and Support-1 年 |
|
N1-CE128ELIC-CFFD |
N1-CE12800E 交换机CloudFabric Foundation 软件包 |
|
N1-CE128ECFFD-SnS1Y |
N1-CE12800E 交换机CloudFabric Foundation 软件包-Subscription and Support-1 年 |
|
N1-CE128ELIC-CFAD |
N1-CE12800E 交换机CloudFabric Advanced 软件包 |
|
N1-CE128ECFAD-SnS1Y |
N1-CE12800E 交换机CloudFabric Advanced 软件包-Subscription and Support-1 年 |
|
资料 |
|
|
主设备 |
|
|
CE128-DOC-B25-CCN |
CloudEngine 12800, 12800E 系列交换机 V200R005C00 产品文档 |
