描述

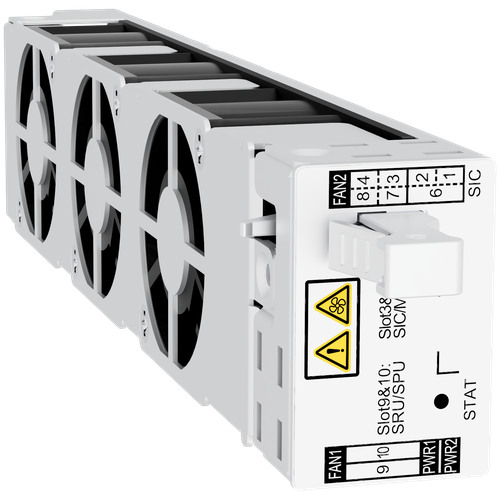

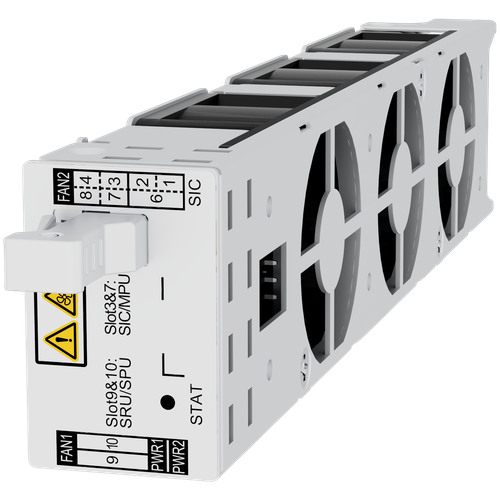

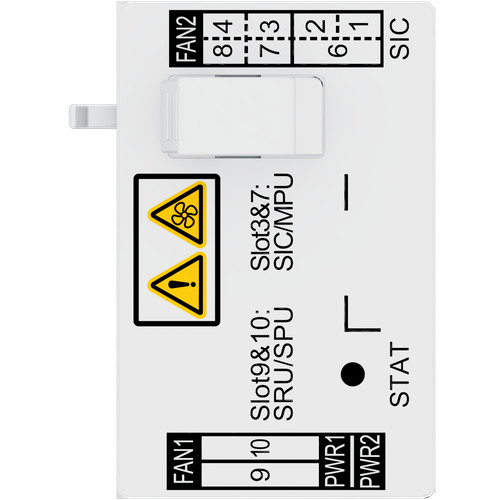

供应华为FAN-060A-L路由器风扇，适用于华为AR6700系列路由器
部件编码：02355VYX
华为三风扇风机盒
华为AR5700、AR6700、AR8000系列企业路由器配件产品规格
| AR5700系列 |
| AR5710-H8T2TS1 |
| AR5710-S10T1X2（50010726） |
| AR5710-S28T2S2XE4 |
| AR5710-S52T2XE4 |
| AR5710-S8P2X |
| AR5710-S8P2X-LTE4CN |
| AR5710-S8T1XWE |
| AR5710-S8T2S |
| AR5710-S8T2X |
| AR5710-S8T2XE |
| AR5710-S8T2XE-LTE4CN |
| AR5710-S8T2XE-NRCN |
| AR5710-H4T4N2X |
| AR5710-S8T1XWE-LTE4CN |
| AR6700系列 |
| AR6710-H4T4X2Y7 |
| AR6710-L8T3TS1X2 |
| AR6710-L14T2X4（02355PSD） |
| AR6710-L14T2X4（50010807） |
| AR6710-L26T2X4 |
| AR6710-L50T2X4 |
| AR6140E-L14T2X4-V2 |
| AR8000系列 |
| AR8140-12G10XG |
| AR8700-8 |
| 电源 |
| PAC180S12-CN（180W交流电源模块） |
| PAC300S12-CL（300W交流电源模块） |
| PAC350S12-CR（一次电源–25degC-55degC-90V-290V-12V/29.2A） |
| PAC600S56-EB（600W交流&240V直流电源模块(66mm宽外壳,后前风道,电源面板侧出风)） |
| PAC1000S56-EB（1000W交流&240V直流电源模块(66mm宽外壳,后前风道,电源面板侧出风)） |
| PDC1000S56-EB（POE1000W 直流电源模块(66mm宽外壳, 后前风道, 电源面板侧出风)） |
| PDC240S12-CN（功能模块-DC PSU-PDC240S12-CN-240W直流电源模块） |
| PDC260S12-CL（260W直流电源模块(左右风道,电源面板左侧进风)） |
| PDC260S12-DL（260W直流电源模块(左右风道,电源面板左侧进风)） |
| 风扇 |
| FAN-060A-L（三风扇风机盒） |
| FAN-240SN-B（单层3风扇风机盒） |
| 单板 |
| MPU主控板 |
| MPU-100（AR8700主处理单元(MPU-100)） |
| SPU业务处理板 |
| SPU-700H（AR8700业务处理单元(SPU-700H),1*40GE QSFP+,8*10GE SFP+,8*GE Combo） |
| SRU主控板 |
| SRU-700S（AR6710-H4T4X2Y7业务路由单元(SRU-700S), 2*25GE SFP28, 4*10GE SFP+, 4*GE RJ45, 1*USB3.0） |
| 以太WAN单板 |
| WSIC-4GE-C-V2（4端口-GE COMBO WAN接口卡） |
| WSIC-8GE-T-V2（8端口GE WAN接口卡） |
| SIC-4GET-V2（4端口GE WAN接口卡） |
| E1&T1单板 |
| SIC-4E1-V2（4端口通道化E1接口卡） |
| 3G<E单板 |
| MIC-LTE4AU-V2（TDD/FDD/WCDMA/DC-HSDPA接口卡） |
| MIC-LTE4CN-V2（TDD/FDD/WCDMA/HSPA+ 接口卡） |
| MIC-LTE4EA-V2（TDD/FDD/WCDMA/HSPA+ 接口卡） |
| 5G单板 |
| SIC-NR-102-V2（5G NR/LTE/WCDMA 接口卡） |
| POS单板 |
| SIC-4STM1-V2（4端口155M POS 光接口卡） |
NetEngine AR8000 & NetEngine AR6710 性能和接口规格
|
模型 |
NetEngine AR8700-8 |
NetEngine AR8140-12G10XG |
NetEngine AR6710-H4T4X2Y7 |
NetEngine AR6710-L14T2X4 |
NetEngine AR6710-L26T2X4 NetEngine AR6710-L50T2X4 |
NetEngine AR6710-L8T3TS1X2 |
|
SD-WAN 典型场景性能** |
15.5Gbps |
15Gbps |
4Gbps-7Gbps |
0.9Gbps~1. 8Gbps |
1Gbps~1.2Gbps |
1Gbps~1.2Gbp s |
|
SD-WAN 转 发 性 能 *** |
12.5Gbps ~20Gbps |
12Gbps ~20Gbps |
5Gbps ~9Gbps |
1.2Gbps ~2.5Gbps |
1.2Gbps~1.5Gbps |
1.2Gbps~1.5Gb ps |
|
固 定 LAN/WAN 接口 **** |
WAN/LAN: 1*40GE QSFP+, 8*10GE SFP+, 8*GE Combo |
WAN/LAN: 10*10GE SFP+, 8*GE Combo, 4*GE 电 |
WAN/LAN: 2*25GE SPF28, 4*10GE SFP+, 4*GE 电 |
WAN： 2*10GE SFP+, 2*GE 电 LAN：8*GE 电, 4*GE Combo |
WAN：2*10GE SFP+, 2*GE 电 LAN：24/48*GE 电 |
WAN：2*GE Combo, 1*10GE SFP+ LAN：1*GE Combo, 8*GE 电 |
NetEngine AR6000 性能和接口规格
|
模型 |
NetEngine AR6140E-9G-2AC |
NetEngine AR6121E |
|
SD-WAN 典型场景性能** |
800Mbps |
800Mbps |
|
SD-WAN 转发性能*** |
1200Mbps |
1200Mbps |
|
固定 LAN/WAN 接口 **** |
WAN: 2*GE 光, 2*GE 电 LAN/WAN: 2*GE 光, 3*GE 电 |
WAN: 1*10GE SFP+, 2*GE Combo LAN/WAN: 8*GE 电, 1*GE Combo |
NetEngine AR5710-S 性能和接口规格
|
模型 |
NetEngine AR5710-S8T2S |
NetEngine AR5710-S8P2X |
NetEngine AR5710-S8P2X-LTE4CN |
NetEngine AR5710-S8T2X |
NetEngine AR5710-S10T1X2 |
|
SD-WAN 典型场景性能** |
450Mbps~620Mbps |
||||
|
SD-WAN 转发性能 *** |
650Mbps~800Mbps |
||||
|
固定 LAN/WAN 接口 **** |
WAN： 2*GE 光 LAN： 8*GE 电 |
WAN：2*10GE SFP+/2.5GE 电 Combo LAN：4*GE 电， 4*GE Combo |
WAN：2*10GE SFP+/2.5GE 电 Combo LAN：4*GE 电 （PoE++）， 4*GE Combo |
WAN：2*10GE SFP+/2.5GE 电 Combo LAN：4*GE 电， 4*GE Combo |
WAN：1*10GE SFP+/2.5GE 电 Combo，2*GE 电 LAN：4*GE 电， 4*GE Combo |
NetEngine AR5710-SE 性能和接口规格
|
模型 |
NetEngine AR5710-S8T1XWE |
NetEngine AR5710-S8T2XE |
NetEngine AR5710-S8T2XE-NRCN |
NetEngine AR5710-S8T2XE-LTE4CN |
NetEngine AR5710-S28T2S2XE4 NetEngine AR5710-S52T2XE4 |
|
SD-WAN 典型场景性能** |
500Mbps~720Mbps |
||||
|
SD-WAN 转发性能 *** |
800Mbps~1Gbps |
||||
|
固定 LAN/WAN 接口 **** |
WAN： 1*10GE SFP+/2.5GE 电 combo LAN： 8*GE 电 |
WAN：2*10GE SFP+/2.5GE 电 Combo LAN：4*GE 电， 4*GE Combo |
WAN：2*10GE SFP+/2.5GE 电 Combo LAN：4*GE 电， 4*GE Combo |
WAN：2*10GE SFP+/2.5GE 电 Combo LAN：4*GE 电， 4*GE Combo |
WAN：2*10GE SFP+, 2*GE 光 +4*GE 电 LAN：24/48*GE 电 |
NetEngine AR5710-H 性能和接口规格
|
模型 |
NetEngine AR5710-H8T2TS1 |
|
SD-WAN 典型场景性能** |
750Mbps~900Mbps |
|
SD-WAN 转发性能*** |
1Gbps~1.5Gbps |
|
固定 LAN/WAN 接口 **** |
WAN：2*GE Combo |
|
LAN：8*GE 电 |
NetEngine AR600 性能和接口规格
|
模型 |
NetEngine AR651EW/AR651W/ AR651W-8P/AR651 |
NetEngine AR611/AR611W/AR611W-LTE4CN |
NetEngine AR631I-LTE4CN |
|
SD-WAN 典型场景性能** |
600Mbps |
50Mbps |
80Mbps |
|
SD-WAN 转发性能*** |
800Mbps |
80Mbps |
120Mbps |
|
固定 LAN/WAN 接口 **** |
WAN: 2 * GE Combo LAN/WAN: 8 * GE 电 |
WAN: 1*GE Combo LAN/WAN: 4*GE 电 |
WAN: 1*GE Combo LAN: 3*GE 电+1*GE Combo |
NetEngine AR6700V-L 性能和接口规格
|
模型 |
16vCPU/16GRAM |
8vCPU/8GRAM |
4vCPU/8GRAM |
2vCPU/4GRAM |
|
SD-WAN 典型场景性能** |
7.2Gbps |
3.6Gbps |
1.8Gbps |
– |
|
SD-WAN 转发性能 *** |
10Gbps |
5Gbps |
2.5Gbps |
300Mbps |
NetEngine AR6700V 性能和接口规格
|
最大支持租户数 |
2000 |
|
SD-WAN 转发性能*** |
200Gbps |
**注意：SD-WAN 典型性能（IMIX）模型：IPSec+QoS+SA+AppFlow，性能数据是双向流之和，需要手工切换至路由模式；
***注意：SD-WAN 转发性能（IMIX）模型：IPSec+QoS，性能数据是双向流之和，需要手工切换至路由模式；
****注意：WAN/LAN，接口默认是 WAN 口，支持切换成LAN 口；LAN/WAN，接口默认是 LAN 口，支持切换成 WAN 口。
方案组件
方案组件主要包含 iMaster NCE 控制器、网络分析器、RR、CPE，vCPE 等，各部件功能简介如下：
|
部件 |
产品 |
功能说明 |
|
控制器 |
iMaster NCE |
对网络设备进行集中化、自动化管理 |
|
网络分析器 |
iMaster NCE-CampusInsight |
采集网络指标，应用 ML 技术，进行故障定 位和智能调优 |
|
分布式控制组件 |
RR |
负责 CPE 之间的 VPN 路由和隧道信息分发 |
|
CPE |
NetEngine AR8000/AR6000/AR5000/ AR600 等系列 CPE，如 NetEngine AR5710/ NetEngine AR6710 |
NetEngine AR 分支接入路由器，全系列支持 SD-WAN |
|
vCPE |
NetEngine AR6700V，AR6700V-L |
云原生路由器、可部署在私有云和公有云环 境中 |
选择最适合你的 SD-WAN 网络服务方式
面对不同的客户需求，华为提供两种 SD-WAN 网络服务的提供方式：
|
客户类型和特点 |
推荐的 SD-WAN 网络服务方式 |
描述 |
|
分支规模较小，没有独立的运维团队，同时不需 要配置复杂的用户和应用访问控制策略即可保障业务体验。 |
华为公有云部署场景 |
购买华为公有云的云管理网络服务， 对中小企业或多分支组织的网络设备进行管理。 |
|
具有较多分支规模的大中型企业客户，具备独立 的运维团队，有相对复杂的用户和应用访问控制策略。 |
本地部署场景 |
购买 iMaster NCE-Campus 和 iMaster NCE-CampusInsight，并在本地部署来管理网络设备。 |
SD-WAN N1 软件包功能说明
SD-WAN N1 软件包分为基础包、高级包和 Add on 可选功能包。
|
价值功能 |
特性描述 |
N1 模式 |
Add-on 增值包 |
||
|
基础包 |
高级包 |
增强 IFIT |
安全威 胁防护 |
||
|
管理&运维 |
开局：邮件/U 盘/DHCP/注册中心开局；模板化批量开局；设备替换 |
√ |
√ |
||
|
基础监控和运维：设备/链路/拓扑/应用质量/网流监控；告警&事件 &日志监控，故障诊断；报表；北向接口 |
√ |
√ |
|||
|
组网&路由 |
组网：HUB-Spoke/Full-Mesh/Partial-mesh 拓扑；动态隧道；上 云可靠性 |
√ |
√ |
||
|
分层组网、多 HUB 组网；多 VPN |
√ |
√ |
|||
|
与传统网络互通：通过 IWG 互访；通过 SD-WAN 站点互访 |
√ |
√ |
|||
|
IPv6：native IPv6, underlay IPv6, DHCPv6 client, overlay IPv6 |
√ |
√ |
|||
|
上网：本地、集中、混合出局，NAT |
√ |
√ |
|||
|
应用体验 |
应用识别：五元组、DPI、首包识别、自定义应用/应用组 |
√ |
√ |
||
|
智能选路：基于链路质量、负载分担、带宽选路 |
√ |
√ |
|||
|
QOS：流分类、QOS、HQOS，HUB 出方向 QOS |
√ |
√ |
|||
|
自适应 QoS |
√ |
||||
|
逐包负载分担 |
√ |
√ |
|||
|
价值功能 |
特性描述 |
N1 模式 |
Add-on 增值包 |
||
|
基础包 |
高级包 |
增强 IFIT |
安全威 胁防护 |
||
|
多路包复制 |
√ |
√ |
|||
|
FEC/A-FEC |
√ |
√ |
|||
|
数据压缩 |
√ |
||||
|
智能策略推荐 |
√ |
||||
|
安全 |
基础安全：Ipsec、ACL，Firewall |
√ |
√ |
||
|
业务安全：本地 IPS, 远程 URL, 本地 AV（需配置安全威胁防护服务 License），基于地区库和用户的安全策略 |
√ |
||||
|
接入安全 ：IPv4 MAC 认证、802.1x、Portal 认证 |
√ |
√ |
|||
|
CI |
CI 基础分析能力（包含 Telemetry，网络健康度、issue 分析等） |
√ |
√ |
||
|
Netstream 网流分析 |
√ |
||||
|
IFIT：静态 IFIT（分析器） |
√ |
||||
|
IFIT：动态 IFIT（分析器） |
√ |
||||
|
上云 |
vCPE 自动编排 |
√ |
|||
