描述

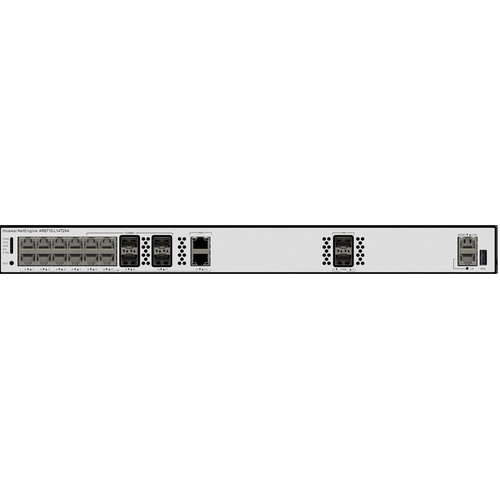

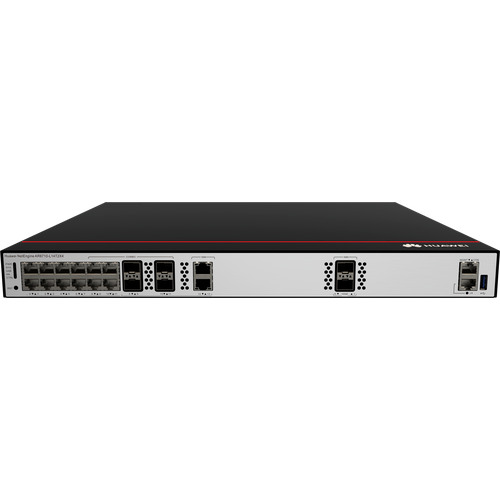

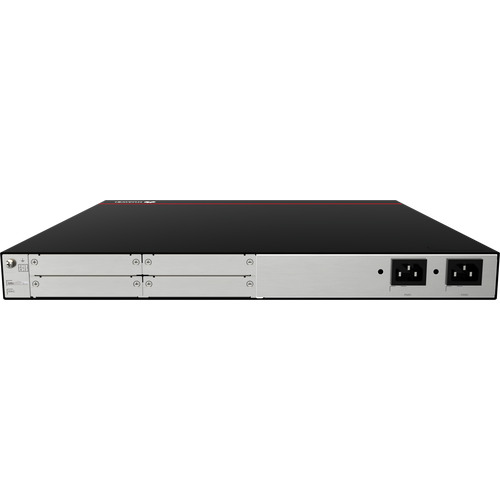

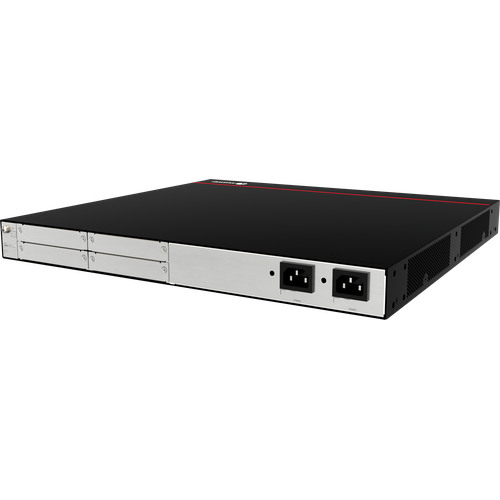

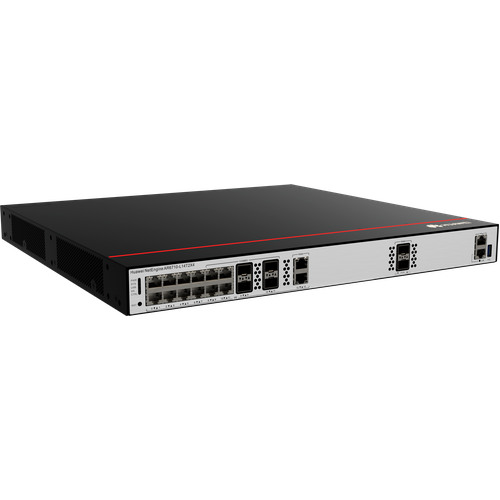

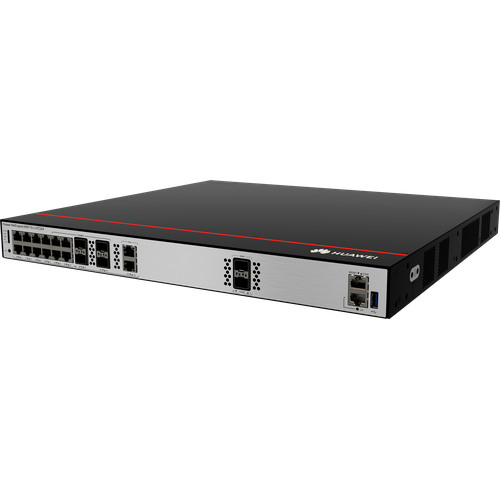

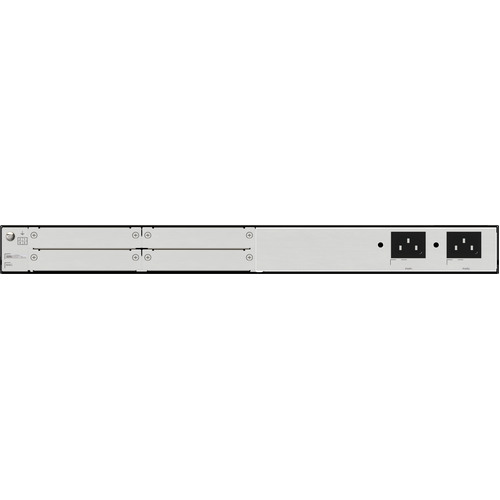

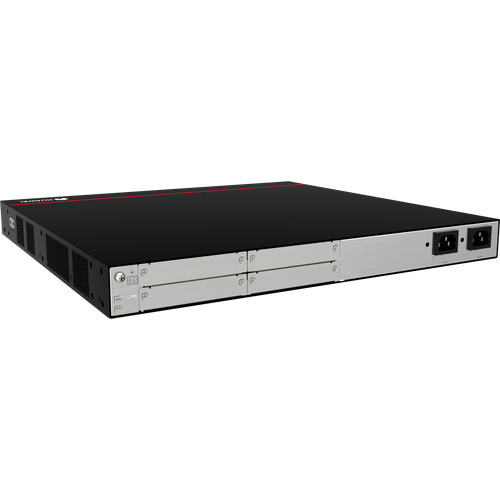

供应华为AR6710-L14T2X4企业路由器，带机量约2000 台 PC
部件编码：02355PSD
华为AR6710-L14T2X4,2*10GE SFP+ WAN,2*GE电 WAN,4*GE Combo LAN,8*GE电 LAN,1*USB2.0
华为AR6710-L系列企业路由器产品规格
|
规格名称 |
NetEngine AR6710-L26T2X4 |
NetEngine AR6710-L50T2X4 |
NetEngine AR6710-L8T3TS1X2 |
NetEngine AR6710-L14T2X4 |
|
包转发率 |
40Mpps-640Mpps |
9Mpps-70Mpps |
40Mpps-340Mpps |
|
|
整机交换容量 |
90Gbps-890Gbps |
140Gbps-940Gbps |
40Gbps-120Gbps |
60Gbps-460Gbps |
|
转发性能 （NAT+ACL+QoS， IMIX） |
2 Gbps |
2 Gbps |
2 Gbps |
4 Gbps |
|
IPsec 性能 (IMIX) |
1.6 Gbps |
1.6 Gbps |
1.6 Gbps |
2.5 Gbps |
|
SD-WAN IPSec 性能* (IMIX) |
2 Gbps |
2 Gbps |
2 Gbps |
3 Gbps |
|
SD-WAN IPSec 性能* (1400byte) |
6 Gbps |
6 Gbps |
6 Gbps |
10 Gbps |
|
SD-WAN 典型性能** （IMIX） |
1.2 Gbps |
1.2 Gbps |
1.2 Gbps |
1.8 Gbps |
|
SD-WAN 典型性能** （1400byte） |
4 Gbps |
4 Gbps |
4 Gbps |
6 Gbps |
|
WAN 侧接口*** |
2*10GE SFP+，2*GE 电 |
2*GE Combo，1*10GE SFP+ |
2*GE 电，2*10GE SFP+ |
|
|
LAN 侧接口*** |
24*GE 电 |
48*GE 电 |
1*GE Combo，8*GE 电 |
4*GE Combo，8*GE 电 |
|
5G RU |
支持 |
|||
|
交换机 RU |
支持 |
|||
|
WAC（纳管的 AP 数量，缺省/最大****） |
32/128 |
|||
|
SIC 插槽 |
4 |
2 |
4 |
|
|
WSIC 插槽（缺省/最大 *****） |
0/2 |
0/1 |
0/2 |
|
|
Console 接口 |
1* RJ45 Console 串口 |
|||
|
USB 接口 |
1*USB2.0 |
2*USB2.0 |
1*USB2.0 |
|
|
内存 |
4 GB |
4 GB |
4 GB |
|
|
*说明：SD-WAN IPSec 性能模型：IPSec，性能数据是双向流之和，需要手工切换至路由模式。 |
||||
|
规格名称 |
NetEngine AR6710-L26T2X4 |
NetEngine AR6710-L50T2X4 |
NetEngine AR6710-L8T3TS1X2 |
NetEngine AR6710-L14T2X4 |
|
**说明：SD-WAN 典型性能模型：IPSec+QoS+SA+AppFlow，性能数据是双向流之和，需要手工切换至路由模式。 ***说明：固定 WAN 接口全部可切换为 LAN 口，固定 LAN 接口全部可切换为 WAN 口，10GE 光都可以兼容 GE 光，25GE光兼容 10GE 光。 ****说明：WAC 默认免费支持纳管 32 个 AP，当需要纳管的AP 数量超过该值时，需要购买 License。NetEngine AR6710-L 系列最多支持纳管 128 个 AP。 *****说明：最大槽位数包括由其他槽位合成的槽位数目。 |
||||
|
尺寸与重量 |
||||
|
不含包材尺寸（不带外型）（W X D X H） |
442.0 mm x 420.0 mm x 44.4 mm |
442.0mm × 220.4mm ×44.4mm |
442.0 mm x 420.0 mm x 43.6 mm |
|
|
不含包材尺寸（带外型）（W X D X H） |
442.0mm × 442.5mm × 44.4mm |
442.0mm × 225.2mm ×44.4mm |
442.0 mm x 420.0 mm x 43.6 mm |
|
|
含包材尺寸（W X D X H） |
550.0 mm x 650.0 mm x 185.0 mm |
570 mm × 390mm ×90 mm |
550 mm x 710 mm x 175 mm |
|
|
安装方式 |
机架 |
机架 |
机架 |
|
|
机箱高度 |
1U |
1U |
1U |
|
|
电源规格、功耗及散热 |
||||
|
额定输入电压 [V] |
AC：100 V to 240 V，50 Hz/60 Hz DC：-48V～-60V |
AC：100V～240V， 50Hz/60Hz |
AC：100V～240V， 50Hz/60Hz |
|
|
输入电压范围 [V] |
AC：90V～264V，47Hz～63Hz DC：-38.4V～-72V |
AC：90V～264V， 47Hz～63Hz |
AC：90V～264V， 45Hz～65Hz |
|
|
最大输入电流 [A] |
AC：3A DC：2.5A |
AC：2A |
AC：3A |
|
|
最大输出功率 [W] |
AC：350W DC：240W |
AC：70W |
AC：150W |
|
|
典型功耗 |
68W |
83W |
27W |
41W |
|
最大功耗 |
98W |
115W |
33W |
52W |
|
电源冗余 |
双电源，热插拔 |
– |
双电源，不可插拔 |
|
|
风扇 |
内置风扇，不可插拔 |
|||
|
风道 |
左进冷风、右出热风 |
|||
|
噪声水平（常温噪声） |
57.2 dB(A) |
57.2 dB(A) |
45.3 dB(A) |
57.2 dB(A) |
|
工作环境温度 |
0℃～45℃ |
|||
|
规格名称 |
NetEngine AR6710-L26T2X4 |
NetEngine AR6710-L50T2X4 |
NetEngine AR6710-L8T3TS1X2 |
NetEngine AR6710-L14T2X4 |
|
工作环境湿度 |
5～95%（不结露） |
|||
|
工作环境海拔 |
小于 5000m |
|||
|
存储环境温度 |
-40℃~70℃ |
|||
软件特性及协议
|
规格名称 |
NetEngine AR6710-L 系列 |
|
基础功能 |
DHCPv4 Server/Client/Relay，DHCPv6 Server/Client/Relay，PPPoE client，NAT，接口管理，DNS |
|
局域网 |
IEEE 802.1P，IEEE 802.1Q，VLAN 管理，VLAN 聚合，Voice VLAN，MAC 管理，STP/RSTP，MSTP |
|
IPv4 单播路由 |
路由策略，静态路由，RIP，OSPF，IS-IS，BGP，IP FRR |
|
IPv6 单播路由 |
静态路由，路由策略，RIPng，OSPFv3，ISIS-IPv6，BGP4+ |
|
IPv6 基本功能 |
IPv6 ND，Path PMTU，IPv6 FIB，IPv6 ACL，ICMPv6，DNSv6，DHCPv6，PPPoE client IPV6， IPv4 over IPv6，IPv6 over IPv4 |
|
VPN |
GRE，Ethernet over GRE，IPsec v4/v6，Segment Routing IPv6(SRv6)，L2TP client，DSVPN， IPv4/IPv6 双栈，SD-WAN EVPN |
|
广域优化 |
A-FEC、数据压缩 |
|
组播 |
IGMP V1/V2/V3，PIM SM，PIM DM，MSDP，MBGP |
|
MPLS |
MPLS LDP，MPLS L3VPN，动态 LSP，IP FRR，LDP FRR，MPLS 6VPE，MPLS 6PE |
|
QoS |
优先级映射，流量监管（CAR），流量整形，拥塞避免，拥塞管理， MQC（流分类，流行为，流策略），端口三级调度和三级整形（Hierarchical QoS），应用识别，智能策略路由（SPR），SaaS 选路 |
|
安全 |
ACL/ACL6，防火墙，AAA，RADIUS，HWTACACS，NAC，PKI，风暴抑制，ARP 安全，ICMP 安全，攻击防范，URPF，CPCAR，攻击溯源，国密算法 SM3/SM4， 802.1X 认证，Portal 认证，端口安全，Antivirus，IPS，URL 过滤，基于 IP 地址（组）/地区/域名组/用户（组）/应用/时间段等的安全策略控制 |
|
管理维护 |
升级管理，设备管理，SNMP（v1/v2c/v3），RMON，NTP，注册中心/U 盘/DHCP Option/邮件开局，NETCONF/YANG/Telemetry，TCP FPM，NQA，IFIT，NetStream/NetStream v6，交换机远端模块即插即用，WEB 网管，WebMaster |
|
WAC |
•Wi-Fi 5/6/7 的 FIT-AP 管理 •CAPWAP 协议 •WLAN 用户管理 •WLAN 射频管理 •WLAN QoS •WLAN 安全 |
|
规格名称 |
NetEngine AR6710-L 系列 |
|
•WLAN 用户漫游： 支持 802.11k、802.11v 协议的智能漫游、支持 802.11r 协议的快速漫游（≤50ms） |
安全和法规标准
|
规格名称 |
NetEngine AR6710-L 系列 |
|
EMC 标准 |
|
|
环境标准 |
|
|
安全标准 |
|
订购信息
NetEngine AR6710-L 系列的设备选配共分 2 步，即主机选型，软件配置。
- 主机根据上行端口类型和业务需求进行选配主机型号。
- 软件
NetEngine AR6710-L 系列的软件分为基础软件和功能 License 软件。基础软件包含路由、交换、安全等基础特性。功能
License 软件包括特色功能包，如安全威胁防护等。
|
主机型号 |
订购信息 |
|
AR6710-L8T3TS1X2 |
AR6710-L8T3TS1X2，2*GE combo WAN, 1*10GE(SFP+) WAN, 8*GE LAN, 1*GE combo LAN, 2*USB 2.0, 2*SIC |
|
AR6710-L14T2X4 |
AR6710-L14T2X4，2*10GE(SFP+) WAN, 2*GE Copper WAN, 4*GE combo LAN, 8*GE Copper LAN, 1*USB 2.0, 4*SIC |
|
AR6710-L26T2X4 |
AR6710-L26T2X4, 2*10GE(SFP+), 26*GE Copper,1*USB3.0,4*SIC |
|
AR6710-L50T2X4 |
AR6710-L50T2X4, 2*10GE(SFP+), 50*GE Copper,1*USB3.0,4*SIC |
华为 NetEngine AR6710-L 系列软件
|
软件销售模式 |
License |
订购信息 |
|
威胁防护服务 |
LAR0TP1301 LAR0TP1302 LAR0TP1303 LAR0TP1304 LAR0TP1305 |
威胁防护服务 x 年(适用于 AR6700-L)（对应型号：LAR0TP130x），包含：
|
|
独立部署 |
AR67-L-LIC-Basic-IFIT |
AR6700-L 基础 IFIT 增值包 |
|
AR67-L-LIC-Enhance-IFIT |
AR6700-L 增强 IFIT 增值包 |
|
|
AR67-L-LIC-Enh-WANOP |
AR6700-L 增强广域优化增值包，包含：
|
|
|
AR67-L-LIC-NETCONN |
AR6700-L 网络连接增值包，包含：
|
|
|
N1 模式 |
N1-AR67-L-B |
N1 AR6700-L 智简园区基本软件包（不包含 SD-WAN），每设备 |
|
N1-AR67-L-F |
N1 AR6700-L 智简园区基础包（包含 SD-WAN），每设备 |
|
|
N1-AR67-L-A |
N1 AR6700-L 智简园区高级包（包含 SD-WAN），每设备 |
其他信息
|
SIC 接口模块 |
订购信息 |
|
SIC-NR-102-V2 |
5G NR/LTE/WCDMA 接口卡 接口标准和支持频段： •5G NR SA: N1/N28/N41/N77/N78/N79 •5G NR NSA: N41/N78/N79 •LTE FDD: B1/B2/B3/B5/B7/B8/B20/B28 •LTE TDD: B34/B38/B39/B40/B41 •WCDMA: B1/B2/B5/B8 支持速率： •5G SA: 上行 230Mbit/s、下行 1.3Gbit/s •5G NSA: 上行 120Mbit/s、下行 1.3Gbit/s |
|
SIC-4E1-V2 |
4 端口通道化 E1 接口卡 |
|
SIC-4GET-V2 |
4 端口 GE WAN 接口卡 |
|
SIC-4STM1-V2 |
4 端口 155M POS 光接口卡 |
|
WSIC 接口模块 |
订购信息 |
|
WSIC-4GE-C-V2 |
4 端口 GE COMBO WAN 接口卡 |
|
支持 5G RU |
支持的标准和频段 |
|
RU-201 |
5G 2×2: NR Band1/38/40/41/77/78/79 |
|
支持 交换机 RU |
款型 |
|
交换机 RU |
CloudEngine S5731-L 系列, CloudEngine S5731S-L 系列, CloudEngine S5731I-L 系列, CloudEngine S5751-L 系列 |
