描述

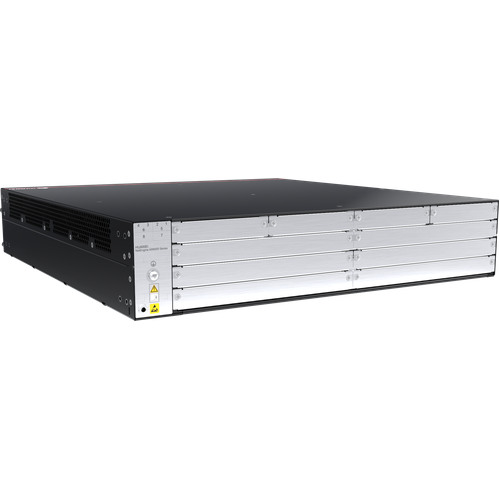

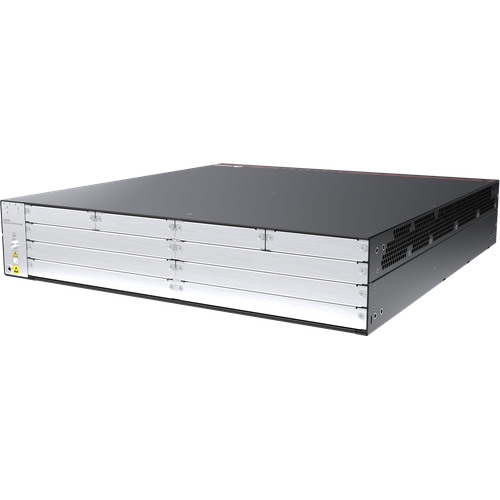

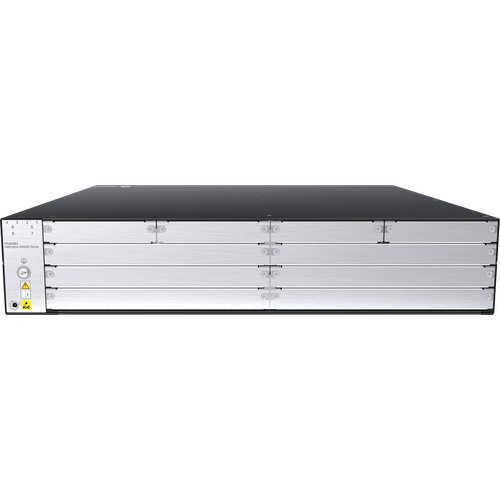

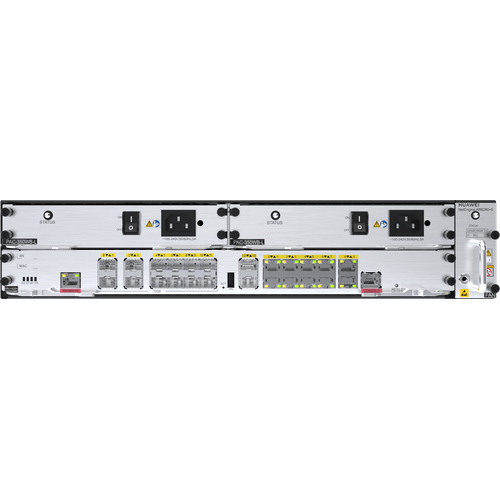

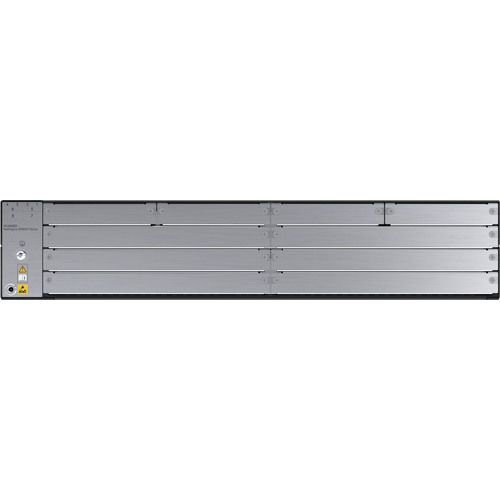

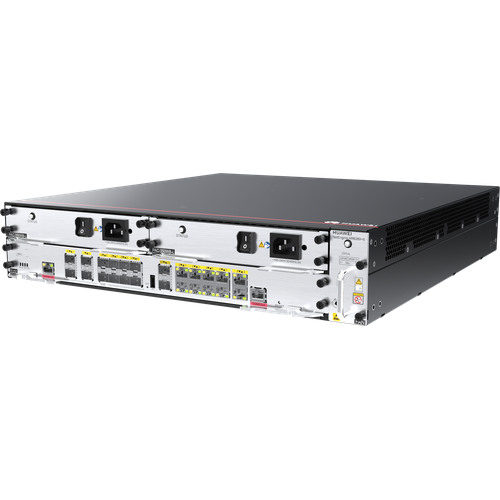

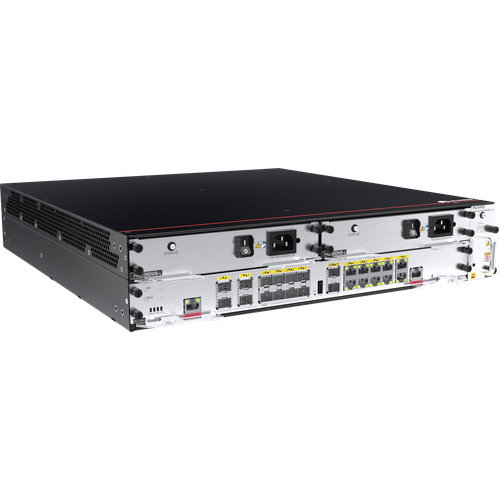

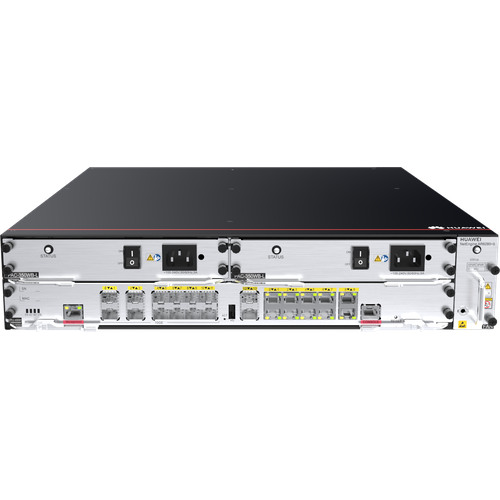

供应华为AR6280-S高端企业路由器，带机量约2000台PC
部件编码：02353PBR
华为装配组件-AR6280-S-AR6280-S-AR6280-S,业务路由单元100HH板,4*SIC,2*WSIC,2*XSIC,350W交流电源-(成套注意:国内国标电源线已配)
华为AR6100-S、AR6200-S、AR6300-S系列企业路由器 硬件规格
|
规格名称 |
NetEngine AR6120-S |
NetEngine AR6121-S AR6121E-S |
NetEngine AR6121C-S AR6121EC-S |
NetEngine AR6140-S AR6140E-S |
NetEngine AR6140H-S |
|
系统参数 |
|||||
|
处理器 |
ARM64 4 核 |
ARM64 4 核 |
ARM64 4 核 |
ARM64 4 核 |
ARM64 16 核 |
|
带机量 ** |
400 台 PC |
800 台 PC |
600 台 PC |
1200 台 PC |
1000 台 PC |
|
转发性能 |
9Mpps-25Mpps |
9Mpps-40Mpps |
|||
|
整机交换容量 |
20Gbps-80Gbps |
||||
|
固定 WAN 接口 |
1*GE Combo， 1*GE 电，1*10GE光（兼容 GE 光） |
2*GE Combo， 1*10GE 光 （兼容 GE 光） |
2*GE Combo，1*GE 光 |
2*GE 电 ， 2*GE 光 |
4*GE 电 ， 4*10GE 光 （兼容 GE 光） |
|
固定 LAN 接口 |
8*GE 电（可切换为 WAN 口） |
1*GE Combo，8*GE 电 （可切换为 WAN 口） |
1*GE Combo，8*GE 电 （可切换为 WAN 口） |
2*GE 光，3GE电 （可切换为 WAN 口） |
12*GE 电 （可切换为 WAN 口） |
|
SIC 插槽 |
2 |
2 |
2 |
4 |
4 |
|
WSIC 插槽（缺省/最大 ***） |
0/1 |
0/1 |
0/1 |
0/2 |
0/2 |
|
规格名称 |
NetEngine AR6120-S |
NetEngine AR6121-S AR6121E-S |
NetEngine AR6121C-S AR6121EC-S |
NetEngine AR6140-S AR6140E-S |
NetEngine AR6140H-S |
|
串行辅助/控制台端口 |
1* RJ45 Console 串口 |
1* RJ45 Console 串口 |
1* RJ45 Console 串口 |
1* RJ45 Console 串口 |
1* RJ45 Console 串口 |
|
USB 接口 |
2*USB |
2*USB |
2*USB |
1*USB |
1*USB |
|
内存 |
2 GB |
AR6121-S： 2 GB AR6121E-S： 4 GB |
AR6121C-S： 2 GB AR6121EC-S： 4 GB |
AR6140-S： 2 GB AR6140E-S： 4 GB |
4 GB |
|
Flash |
1 GB |
1 GB |
1 GB |
1 GB |
1 GB |
|
热插拔 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
尺寸与重量 |
|||||
|
不带外型尺寸 （H*W*D） |
44.5mm × 390mm × 232.5mm |
43.6mm × 442mm × 220mm |
43.6mm × 442mm × 220mm |
44.5 mm x 442 mm x 420 mm |
44.5 mm x 442 mm x 420 mm |
|
带外型尺寸（H*W*D） |
44.5mm × 482.6mm × 232.5mm |
43.6mm × 482.6mm × 220mm |
43.6mm × 482.6mm × 220mm |
44.5 mm x 482.6 mm x 572.5 mm |
44.5 mm x 482.6 mm x 572.5 mm |
|
装运箱尺寸（H*W*D） |
125 mm x 373 mm x 510 mm |
125 mm x 373 mm x 510 mm |
125 mm x 373 mm x 510 mm |
175 mm x 550 mm x 710 mm |
225 mm x 530 mm x 550 mm |
|
重量（空配） |
2.9kg |
3.2kg |
3.2kg |
7.6 kg |
7.9 kg |
|
可安装机架 |
IEC |
IEC |
IEC |
IEC |
IEC |
|
占用机架高度 |
1U |
1U |
1U |
1U |
1U |
|
电源规格、功耗及散热 |
|||||
|
额定输入电压（AC） |
100 V to 240 V |
100 V to 240 V |
100 V to 240 V |
100 V to 240 V |
100 V to 240 V |
|
额定输入频率（AC） |
50 Hz/60 Hz |
50 Hz/60 Hz |
50 Hz/60 Hz |
50 Hz/60 Hz |
50 Hz/60 Hz |
|
最大输入电压范围 （AC） |
90 V to 264 V |
90 V to 264 V |
90 V to 264 V |
90 V to 264 V |
90 V to 264 V |
|
最大输入电流（AC） |
2 A |
2 A |
2 A |
3 A |
3 A |
|
最大输出功率（AC） |
60 W |
60 W |
60 W |
150W |
150W |
|
电源冗余 |
— |
— |
— |
内置双电源 |
双电源 ***** |
|
典型功耗 |
18W |
18W |
18W |
18W |
65W |
|
规格名称 |
NetEngine AR6120-S |
NetEngine AR6121-S AR6121E-S |
NetEngine AR6121C-S AR6121EC-S |
NetEngine AR6140-S AR6140E-S |
NetEngine AR6140H-S |
|
最大功耗 |
20W |
20W |
20W |
32W |
97W |
|
风扇 |
内置风扇，不可插拔 |
内置风扇，不可插拔 |
内置风扇，不可插拔 |
内置风扇，不可插拔 |
内置风扇，不可插拔 |
|
风道 |
左进冷风、右出热风 |
左进冷风、右出热风 |
左进冷风、右出热风 |
左进冷风、右出热风 |
左进冷风、右出热风 |
|
噪声水平 |
49.6 dB |
49.6 dB |
49.6 dB |
54 dB |
55.8 dB |
|
环境参数 |
|||||
|
工作环境温度 |
0℃～45℃ |
0℃～45℃ |
0℃～45℃ |
0℃～45℃ |
0℃～45℃ |
|
工作环境湿度 |
5～95%（不结露） |
5～95%（不结露） |
5～95%（不结露） |
5～95%（不结露） |
5～95%（不结露） |
|
工作环境海拔 |
小于 5000m |
小于 5000m |
小于 5000m |
小于 5000m |
小于 5000m |
|
存储环境温度 |
-40℃~70℃ |
-40℃~70℃ |
-40℃~70℃ |
-40℃~70℃ |
-40℃~70℃ |
|
存储环境海拔 |
小于 5000m |
小于 5000m |
小于 5000m |
小于 5000m |
小于 5000m |
|
规格名称 |
NetEngine AR6280-S |
NetEngine AR6300-S |
NetEngine AR6300C-S |
|
系统参数 |
|||
|
处理器 |
ARM64 16 核 |
ARM64 16 核 |
ARM64 16 核 |
|
带机量 ** |
2000 台 PC |
3000 台 PC |
3000 台 PC |
|
转发性能 |
60Mpps-220Mpps |
60Mpps-280Mpps |
|
|
整机交换容量 |
320Gbps |
640Gbps |
|
|
固定 WAN 接口 |
14*10GE 光（可切换为 GE 光）,8*GE 电（所有 WAN 口可切换为 LAN) |
14*10GE 光（可切换为 GE光）,10*GE 电（所有 WAN口可切换为 LAN） |
8*10GE 光（可切换为 GE 光）+8*GE（所有 WAN 口可切换为 LAN） |
|
固定 LAN 接口 |
— |
— |
— |
|
SIC 插槽 |
4 |
4 |
4 |
|
WSIC 插槽（缺省/最大 ***） |
2/6 |
2/8 |
2/8 |
|
XSIC 插槽（缺省/最大 ***） |
2/4 |
4/6 |
4/6 |
|
规格名称 |
NetEngine AR6280-S |
NetEngine AR6300-S |
NetEngine AR6300C-S |
|
串行辅助/控制台端口 |
1* RJ45 Console 串口 |
1* RJ45 Console 串口 |
1* RJ45 Console 串口 |
|
USB 接口 |
1*USB2.0 |
1*USB2.0 |
1*USB2.0 |
|
内存 |
8 GB |
8 GB |
8 GB |
|
Flash |
2 GB |
2 GB |
2 GB |
|
热插拔 |
支持 |
支持 |
支持 |
|
尺寸与重量 |
|||
|
不带外型尺寸 （H*W*D） |
88.1 mm x 442 mm x 470 mm |
130.5 mm x 442 mm x 470 mm |
130.5 mm x 442 mm x 470 mm |
|
带外型尺寸（H*W*D） |
88.1 mm x 482.6 mm x 470 mm |
130.5 mm x 482.6 mm x 470 mm |
130.5 mm x 482.6 mm x 470 mm |
|
装运箱尺寸（H*W*D） |
160 mm x 570 mm x 725 mm |
201 mm x 573 mm x 640 mm |
201 mm x 573 mm x 640 mm |
|
重量（空配） |
8.85 kg |
11.00 kg |
11.00 kg |
|
可安装机架 |
IEC |
IEC |
IEC |
|
占用机架高度 |
2U |
3U |
3U |
|
电源规格、功耗及散热 |
|||
|
额定输入电压（AC） |
100 V to 240 V |
100 V to 240 V |
100 V to 240 V |
|
额定输入频率（AC） |
50 Hz/60 Hz |
50 Hz/60 Hz |
50 Hz/60 Hz |
|
最大输入电压范围 （AC） |
90 V to 264 V |
90 V to 264 V |
90 V to 264 V |
|
最大输入电流（AC） |
5A |
5A |
5A |
|
最大输出功率（AC） |
350W |
350W |
350W |
|
电源冗余 |
支持扩展为双电源 |
支持扩展为双电源 |
— |
|
典型功耗 |
80W |
130W |
130W |
|
最大功耗 |
160W |
275W |
275W |
|
风扇 |
独立风扇，可插拔 |
独立风扇，可插拔 |
独立风扇，可插拔 |
|
风道 |
左进冷风、右出热风 |
左进冷风、右出热风 |
左进冷风、右出热风 |
|
噪声水平 |
54.2 dB |
66.1 dB |
66.1 dB |
|
环境参数 |
|||
|
工作环境温度 |
0℃～45℃ |
0℃～45℃ |
0℃～45℃ |
|
工作环境湿度 |
5～95%（不结露） |
5～95%（不结露） |
5～95%（不结露） |
|
规格名称 |
NetEngine AR6280-S |
NetEngine AR6300-S |
NetEngine AR6300C-S |
|
工作环境海拔 |
小于 5000m |
小于 5000m |
小于 5000m |
|
存储环境温度 |
-40℃~70℃ |
-40℃~70℃ |
-40℃~70℃ |
|
存储环境海拔 |
小于 5000m |
小于 5000m |
小于 5000m |
**说明：带机量是基于业务模型估算的典型值，供选型参考，不构成商业承诺。
***说明：最大槽位数包括由其他槽位合成的槽位数目。
|
规格名称 |
NetEngine AR6000-S 系列 |
|
基础功能 |
DHCP server/client/relay，PPPoE server/client，NAT，子接口管理 |
|
局域网 |
IEEE 802.1P，IEEE 802.1Q，IEEE 802.3 ，VLAN 管理，VLAN 聚合，MAC 管理， STP/RSTP/MSTP，SEP 等 |
|
无线局域网（AC） |
AP 设备管理(AC 发现/AP 接入/AP 管理)，CAPWAP 协议, WLAN 用户管理，WLAN 射频管理（802.11a/b/g/n/ac），WLAN QoS（WMM），WLAN 安全（WEP/WPA/WPA2/密钥管理） |
|
IPv4 单播路由 |
路由策略，静态路由，RIP，OSPF，IS-IS，BGP |
|
IPv6 单播路由 |
静态路由，路由策略， RIPng，OSPFv3，IS-ISv6，BGP4+ |
|
IPv6 基本功能 |
IPv6 ND，IPv6 PMTU，IPv6 FIB，IPv6 ACL，ICMPv6，DNSv6，DHCPv6 |
|
IPv6 隧道技术 |
手工隧道，自动隧道，GRE 隧道，6over4 隧道，6to4，ISATAP |
|
组播 |
IGMP V1/V2/V3，PIM SM，PIM DM，MSDP，MBGP，IPv6 PIM，MLD |
|
MPLS |
LDP，MPLS L3 VPN，VLL，PWE3，静态 LSP，动态 LSP，MPLS TE，IP FRR，LDP FRR， TE FRR |
|
VPN |
IPSec VPN，GRE VPN，DSVPN，A2A VPN，L2TP VPN，L2TPv3 VPN |
|
QoS |
Diffserv 模式，MPLS QoS，优先级映射，流量监管（CAR），流量整形，拥塞避免，拥塞管理，HQoS，MQC（流分类，流行为，流策略），端口三级调度和三级整形（Hierarchical QoS），智能应用控制（SAC） |
|
安全 |
ACLv4/v6，基于域的状态防火墙，802.1x 认证，MAC 认证，Portal 认证，AAA， RADIUS，HWTACACS，PKI，广播风暴抑制，ARP 安全，ICMP 防攻击，URPF，CPCAR，黑名单，国密算法，上网行为管理，IPS，URL 过滤 |
|
管理维护 |
升级管理，设备管理，Web 网管，GTL，SNMP（v1/v2c/v3），RMON，NTP，CWMP， Auto-Config，邮件/U 盘/DHCP 开局，NetConf/YANG，CLI，NetStream，TWAMP, IP FPM、TCP FPM，IP Accounting，NQA |
*****说明：设备支持配置双电源，电源作为独立组件，需单独购买。软件特性及协议
安全和法规标准
|
规格名称 |
NetEngine AR6000-S 系列 |
|
EMC 标准 |
CISPR32 Class A EN 55032 Class A CISPR24 EN 55024 ETSI EN 300 386 AS/NZS CISPR32 Class A FCC Part 15 Subpart B Class A ICES 003 Class A IEC 61000-3-2 EN 61000-3-2 IEC 61000-3-3 EN 61000-3-3 GB 9254 VCCI-CISPR32 Class A |
|
环境标准 |
RoHS REACH WEEE |
|
安全标准 |
IEC 60950-1 EN 60950-1 UL 60950-1 CSA C22.2 No 60950-1 GB 4943.1 |
订购信息
|
主机型号 |
订购信息 |
|
NetEngine AR6120-S |
AR6120-S, 1*GE WAN, 1*GE combo WAN, 1*10GE SFP+, 8*GE LAN, 2*USB, 2*SIC |
|
NetEngine AR6121-S |
AR6121-S, 2*GE combo WAN, 1*10GE(SFP+) WAN, 8*GE LAN, 1*GE combo LAN, 2*USB, 2*SIC |
|
NetEngine AR6121C-S |
AR6121C-S, 2*GE combo WAN, 1*GE(SFP) WAN, 8*GE LAN, 1*GE combo LAN, 2*USB, 2*SIC |
|
NetEngine AR6121E-S |
AR6121E-S, 2*GE combo WAN, 1*10GE(SFP+) WAN, 8*GE LAN, 1*GE combo LAN, 2*USB, 2*SIC |
|
NetEngine AR6121EC-S |
AR6121C-S, 2*GE combo WAN, 1*GE(SFP) WAN, 8*GE LAN, 1*GE combo LAN, 2*USB, 2*SIC |
|
NetEngine AR6140-S |
AR6140-S 交流主机, 5*GE RJ45, 4*GE SFP, 1*USB 3.0 |
|
NetEngine AR6140E-S |
AR6140E-S 交流主机, 5*GE RJ45, 4*GE SFP, 1*USB 3.0 |
|
NetEngine AR6140H-S |
AR6140H-S, 4*GE WAN, 4*SFP+, 12*GE LAN, 1*USB2.0, 4*SIC |
|
NetEngine AR6280-S |
AR6280-S 机箱,1*SRU 槽位,4*SIC 槽位,2*WSIC 槽位,2*XSIC 槽位,2*POWER 槽位 |
|
NetEngine AR6300-S |
AR6300-S 机箱,2*SRU 槽位,4*SIC 槽位,2*WSIC 槽位,4*XSIC 槽位,2*POWER 槽位 |
|
NetEngine AR6300C-S |
AR6300C-S 机箱,2*SRU 槽位,4*SIC 槽位,2*WSIC 槽位,4*XSIC 槽位, 350W 交流电源 |
|
主控单元型号 |
订购信息 |
|
SRU-400H |
业务路由单元 400H 板,14 10GE(SFP+),10 GE Copper,1 USB2.0 |
|
SRU-100HH |
业务路由单元 100HH 板,14*10GE(SFP+),8*GE Copper,1*USBS |
|
电源单元型号 |
订购信息 |
|
PAC-350WB-L |
350W 交流电源模块(银色) |
|
License |
订购信息 |
|
LAR0DATAE12 |
AR6300 数据业务增值包 |
|
LAR0AC12 |
AR6300 无线控制器 License |
|
主机型号 |
订购信息 |
|
LAR0SECE12 |
AR6300 安全业务增值包 |
|
LAR0URLF12 |
AR6300 URLF 服务时间 1 年 |
|
LAR0AV12 |
AR6300 AV 服务时间 1 年 |
|
LAR0IPS12 |
AR6300 IPS 服务时间 1 年 |
|
LAR0DATAE11 |
AR6200 数据业务增值包 |
|
LAR0AC11 |
AR6200 无线控制器 License |
|
LAR0SECE11 |
AR6200 安全业务增值包 |
|
LAR0URLF11 |
AR6200 URLF 服务时间 1 年 |
|
LAR0AV11 |
AR6200 AV 服务时间 1 年 |
|
LAR0IPS11 |
AR6200 IPS 服务时间 1 年 |
|
LAR0DATAE10 |
AR6100 数据业务增值包 |
|
LAR0AC10 |
AR6100 无线控制器 License |
|
LAR0SECE10 |
AR6100 安全业务增值包 |
|
LAR0URLF10 |
AR6100 URLF 服务时间 1 年 |
|
LAR0AV10 |
AR6100 AV 服务时间 1 年 |
|
LAR0IPS10 |
AR6100 IPS 服务时间 1 年 |
