项目

描述

物理参数

尺寸（直径×高）

Φ220 x 45mm

重量

0.74kg

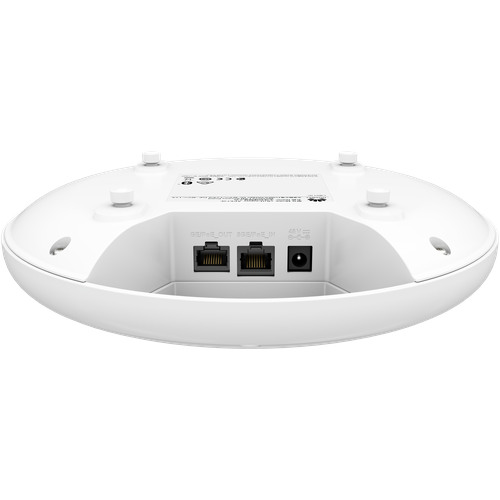

接口

1 x 100M/1000M/2.5GE/5GE 电口

1 x 10M/100M/1000M 电口

1 x USB 接口

1 x DC 48V 直流电源接口

• 5GE 电口支持PoE 输入。

• GE 电口支持PoE 对外供电。

LED 指示灯

指示系统上电状态，启动状态，运行状态，以及告警和故障状态

电源参数

电源输入

• DC：48V

• PoE 供电：满足 802.3bt/at/af 以太网供电标准

802.3at 时，AP 有限制，比如 USB 不可用，详见《规格查询工具》网站。

最大功耗

• 22.3W(不含 USB 和PoE out)

说明

实际最大功耗遵照不同国家和地区法规而有所不同。

环境参数

工作温度

-10℃～+50℃（1800m～5000m 之间，每升高 300m，高温工作温度规格降低 1°C）

说明

外壳局部温度可能会高于工作温度，但在安规标准范围内，不会影响使用

存储温度

-40℃ ～+70℃

工作湿度

5%～95%（非凝结）

海拔

–60m～5000m

工作气压

53kPa～106kPa

射频参数

天线类型

内置智能天线

天线增益

2.4GHz: 4dBi 5GHz1: 5dBi 5GHz2: 5dBi说明

1、上述增益为单天线峰值增益。

项目

描述

2、组合 2.4GHz 或 5GHz 所有天线后，等效天线增益：2.4GHz: 2dBi， 5GHz: 3dBi。

每射频最大 SSID 数量

≤10

最大接入用户

≤1024

说明

使用环境不同实际用户数存在差异。

最大发射功率

2.4GHz: 23dBm（组合功率）

5GHz1: 23dBm（组合功率）

5GHz2: 26dBm（组合功率）

说明

实际发射功率遵照不同国家和地区法规而有所不同。

功率调整步长

1dBm

项目

描述

安规标准

• UL 62368-1

• EN 62368-1

• IEC 62368-1

• CSA 62368-1

• GB 4943.1

无线电标准

• ETSI EN 300 328

• ETSI EN 301 893

电磁兼容标准

• EN 301 489-1

• EN 301 489-17

• EN 60601-1-2

• EN 55024

• EN 55032

• EN 55035

• GB 9254

• GB 17625.1

• GB 17625.2

• CISPR 24

• CISPR 32

• CISPR 35

• IEC/EN61000-4-2

• IEC/EN 61000-4-3

• IEC/EN 61000-4-4

• IEC/EN 61000-4-5

• IEC/EN 61000-4-6

• ICES-003

IEEE 标准

• IEEE 802.11a/b/g

• IEEE 802.11n

• IEEE 802.11ac

• IEEE 802.11ax

• IEEE 802.11be

• IEEE 802.11h

• IEEE 802.11d

• IEEE 802.11e

• IEEE 802.11k

• IEEE 802.11v

• IEEE 802.11w

• IEEE 802.11r

安全标准

• 802.11i，Wi-Fi Protected Access (WPA)，WPA2，WPA2-Enterprise，WPA2-PSK，WPA3， WAPI

项目

描述

• 802.1X

• Advanced Encryption Standards(AES)，Temporal Key Integrity Protocol(TKIP)，WEP，Open

• EAP Type(s)

电磁场辐射标准

• EN 62311

• EN 50385

RoHS

• Directive 2002/95/EC & 2011/65/EU

• (EU)2015/863

Reach

• Regulation 1907/2006/EC

WEEE

• Directive 2002/96/EC & 2012/19/EU

项目

描述

WLAN 特性

全频段（2.4G 和 5G）支持IEEE 802.11be 标准，兼容IEEE 802.11a/b/g/n/ac/ax 标准支持最大并合比（MRC）

支持空时分组码（STBC）

支持循环延时/循环移位分集 (CDD/CSD)

支持波束成形（Beamforming）支持MU-MIMO

支持OFDMA

支持 4096QAM，兼容 1024QAM/256QAM/64QAM/16QAM/8QAM/QPSK/BPSK

支持低密度奇偶校验（LDPC）

支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Tx/Rx)

支持 802.11 动态频率选择(DFS)

支持 20M、40M、80M、160M 频宽及该频宽下的ShortGI

支持WMM（Wi-Fi Multimedia），实现基于优先级的数据处理和转发支持WLAN 信道管理和信道速率调整

支持信道自动扫描功能，自动规避干扰

具体管理信道请参考《国家码&信道顺从表》。

支持AP 中每个 SSID 可独立配置隐藏功能，支持中文 SSID

支持SST（signal sustain technology）支持U-APSD 节电模式

FIT AP 工作模式下支持CAPWAP（control and provisioning of wireless access points）即无线接入点控制协议隧道数据转发

FIT AP 工作模式下支持AP 自动上线功能

FIT AP 工作模式下支持扩展服务集ESS

项目

描述

支持多用户CAC

支持高级蜂窝网共存（ACC），将蜂窝网络的干扰影响降到最低支持 802.11k、802.11v 协议的智能漫游

支持 802.11r 协议的快速漫游（≤50ms）

网络特性

符合IEEE 802.3ab 标准

支持速率和双工模式的自协商，自动 MDI/MDI-X

兼容IEEE 802.1q

支持根据用户接入的 SSID 划分VLAN

上行以太网口支持VLAN trunk 功能

支持AP 上联口管理通道以tagged 和untagged 两种模式组网支持DHCP Client，通过 DHCP 方式获取IP 地址

支持业务数据的隧道转发和直接转发两种方式支持Mesh 回传

支持IPv6 报文转发

支持同一VLAN 中不同的无线终端之间的访问隔离支持 IP 用户访问控制（ACL）

支持LLDP 链路发现

FIT AP 工作模式下支持直接转发模式下的CAPWAP 中断业务保持

FIT AP 工作模式下支持AC 统一认证

QoS 特性

支持按射频管理WMM 参数支持队列映射和调度

支持基于每用户的带宽限制

支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验支持 Airtime 调度

安全特性

支持 Open system 认证方式

支持WEP 认证/加密方式，加密字长支持 64 位，128 位，152 位和 192 位支持WPA2-PSK 认证/加密方式

支持WPA2-802.1X 认证/加密方式支持WPA3-SAE 认证/加密方式

支持WPA3-802.1X 认证/加密方式

支持WPA-WPA2/ WPA2-WPA3 混合认证

FIT AP 工作模式下支持WPA2-PPSK 认证/加密方式支持 802.1X 认证、MAC 地址认证、Portal 认证等支持DHCP Snooping

支持 802.11w 协议，对管理帧进行加密

支持 DTLS 加密

项目

描述

支持DAI（Dynamic ARP Inspection）

支持 IPSG（IP Source Guard）

维护特性

FIT AP 工作模式下支持通过AC 对AP 进行的集中管理和维护

FIT AP 工作模式下支持AP 自动上线功能，并自动加载配置，可即插即用

FIT AP 工作模式下支持批量自动升级

支持Telnet，支持 STelnet，使用 SSH v2 安全协议支持 SFTP，使用 SSH v2 安全协议

支持网管实时监控用户配置信息和快速故障定位

支持系统状态告警

项目

描述

WLAN 特性

全频段（2.4G 和 5G）支持IEEE 802.11be 标准，兼容IEEE 802.11a/b/g/n/ac/ax 标准支持最大并合比（MRC）

支持空时分组码（STBC）

支持循环延时/循环移位分集 (CDD/CSD)

支持波束成形（Beamforming）支持MU-MIMO

支持OFDMA

支持 4096QAM，兼容 1024QAM/256QAM/64QAM/16QAM/8QAM/QPSK/BPSK

支持低密度奇偶校验（LDPC）

支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Tx/Rx)

支持 802.11 动态频率选择(DFS)

支持 20M、40M、80M、160M 频宽及该频宽下的ShortGI

基于WMM（Wi-Fi Multimedia）即 Wi-Fi 多媒体标准的映射及优先级调度规则支持WLAN 信道管理和信道速率调整

具体管理信道请参考《国家码&信道顺从表》。支持信道自动扫描功能，自动规避干扰

支持AP 中每个 SSID 可独立配置隐藏功能，支持中文 SSID

支持U-APSD 节电模式支持AP 自动上线功能

支持 802.11k、802.11v 协议的智能漫游

支持 802.11r 协议的快速漫游（≤50ms）

网络特性

符合IEEE 802.3ab 标准

项目

描述

支持速率和双工模式的自协商，自动 MDI/MDI-X

兼容IEEE 802.1q

支持根据用户接入的 SSID 划分VLAN

支持DHCP Client，通过 DHCP 方式获取IP 地址支持同一VLAN 中不同的无线终端之间的访问隔离支持用户访问控制（ACL）

支持云管理平台统一认证支持Mesh 回传

支持 IPv6 报文转发

QoS 特性

基于WMM（Wi-Fi Multimedia）即 Wi-Fi 多媒体标准的映射及优先级调度规则支持按射频管理WMM 参数

支持队列映射和调度

支持基于每用户的带宽限制支持 Airtime 调度

安全特性

支持 Open system 认证方式

支持WPA2-PSK 认证/加密方式

支持WPA2-802.1X 认证/加密方式支持WPA3-SAE 认证/加密方式

支持WPA3-802.1X 认证/加密方式

支持WPA-WPA2/ WPA2-WPA3 混合认证

支持 802.1X 认证、MAC 地址认证、Portal 认证等支持DHCP Snooping

支持DAI（Dynamic ARP Inspection）

支持 IPSG（IP Source Guard）

维护特性

支持通过云管理平台对AP 进行的集中管理和维护支持批量升级

支持Telnet，支持 STelnet，使用 SSH v2 安全协议支持 SFTP，使用 SSH v2 安全协议

支持网管实时监控用户配置信息和快速故障定位支持系统状态告警

支持NTP
