项目

描述

物理参数

尺寸（直径×高）

Φ180 x 35mm

重量

0.45kg

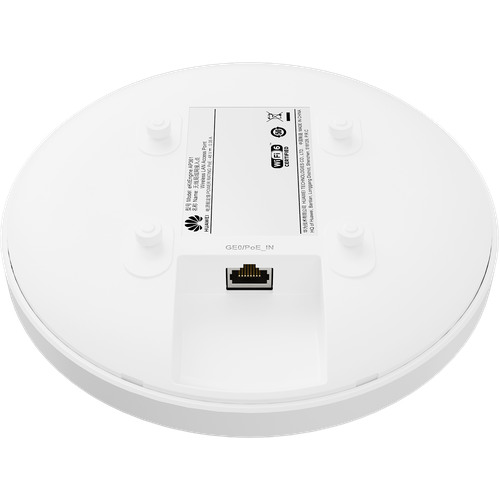

接口

1x 10M/100M/1GE 电口

说明

• GE 电口支持 PoE 输入。

LED 指示灯

指示系统上电状态，启动状态，运行状态，以及告警和故障状态

电源参数

电源输入

PoE 供电：满足 802.3af 以太网供电标准

最大功耗

• 9.4W

说明

实际最大功耗遵照不同国家和地区法规而有所不同。

环境参数

工作温度

0℃～+40℃（1800m～5000m 之间，每升高 300m，高温工作温度规格降低 1°C）

存储温度

-40℃ ～+70℃

工作湿度

5%～95%（非凝结）

海拔

–60m～5000m

工作气压

53kPa～106kPa

射频参数

天线类型

内置智能天线

天线增益

2.4GHz: 4dBi

5GHz: 5dBi

说明

项目

描述

1、上述增益为单天线峰值增益。

2、组合 2.4GHz 或 5GHz 所有天线后，等效天线增益：2.4GHz: 2dBi， 5GHz: 3dBi。

每射频最大 SSID 数量

≤6

带机量

≤128

说明

使用环境不同实际用户数存在差异。

最大发射功率

2.4GHz: 23dBm（组合功率）

5GHz: 23dBm（组合功率）

说明

实际发射功率遵照不同国家和地区法规而有所不同。

功率调整步长

1dBm

非重叠频道最大数量

2.4 GHz（2.412GHz～2.472GHz）

• 802.11b/g

  − 20MHz：3

• 802.11n

  − 20MHz：3

  − 40MHz：1

• 802.11ax

  − 20MHz：3

  − 40MHz：1

  5 GHz（5.18GHz～5.825GHz）

• 802.11a

  − 20MHz：13

• 802.11n

  − 20MHz：13

  − 40MHz：6

• 802.11ac

  − 20MHz：13

  − 40MHz：6

  − 80MHz：3

• 802.11ax

− 20MHz：13

− 40MHz：6

− 80MHz：3

说明

项目

描述

表格中以中国支持的非重叠频道数量为例，不同国家支持的非重叠信道的数量也不相同，具体请参考《国家码&信道顺从表》。

项目

描述

安规标准

• UL 60950-1

• EN 60950-1

• IEC 60950-1

• UL 62368-1

• EN 62368-1

• IEC 62368-1

• GB 4943.1

• CAN/CSA 22.2 No.60950-1

无线电标准

• ETSI EN 300 328

• ETSI EN 301 893

• AS/NZS 4268

电磁兼容标准

• EN 301 489-1

• EN 301 489-17

• EN 60601-1-2

• EN 55024

• EN 55032

• EN 55035

• GB 9254

• GB 17625.1

• GB 17625.2

• AS/NZS CISPR32

• CISPR 24

• CISPR 32

• CISPR 35

• IEC/EN61000-4-2

• IEC/EN 61000-4-3

• IEC/EN 61000-4-4

• IEC/EN 61000-4-5

• IEC/EN61000-4-6

• ICES-003

IEEE 标

准

• IEEE 802.11a/b/g

• IEEE 802.11n

• IEEE 802.11ac

• IEEE 802.11ax

• IEEE 802.11h

• IEEE 802.11d

• IEEE 802.11e

• IEEE 802.11k

• IEEE 802.11v

• IEEE 802.11w

• IEEE 802.11r

安全标准

• 802.11i，Wi-Fi Protected Access (WPA)，WPA2，WPA2-Enterprise，WPA2-PSK，WPA3，WAPI

• 802.1X

• Advanced Encryption Standards(AES)，Temporal Key Integrity Protocol(TKIP)，WEP，Open

• EAP Type(s)

电磁场辐射标准

• EN 62311

• EN 50385

RoHS

• Directive 2002/95/EC & 2011/65/EU

• (EU)2015/863

Reach

• Regulation 1907/2006/EC

WEEE

• Directive 2002/96/EC & 2012/19/EU

项目

描述

WLAN 特性

支持IEEE 802.11ax 标准，兼容IEEE 802.11a/b/g/n/ac/ac Wave 2 标准支持最大并合比（MRC）

支持空时分组码（STBC）

支持循环延时/循环移位分集 (CDD/CSD)

支持波束成形（Beamforming）支持 MU-MIMO

支持OFDMA

支持 1024QAM，兼容 256QAM/64QAM/16QAM/8QAM/QPSK/BPSK

支持低密度奇偶校验（LDPC）

支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Tx/Rx)

支持 802.11 动态频率选择(DFS)

支持 20M、40M、80M 模式下的 ShortGI

支持 WMM（Wi-Fi Multimedia）支持 WLAN 信道管理和信道速率调整说明

具体管理信道请参考《国家码&信道顺从表》。

支持信道自动扫描功能，自动规避干扰

支持 AP 中每个 SSID 可独立配置隐藏功能，支持中文 SSID

支持 SST（signal sustain technology）支持U-APSD 节电模式

FIT AP 工作模式下支持 CAPWAP（control and provisioning of wireless access points）即无线接入点控制协议隧道数据转发

FIT AP 工作模式下支持扩展服务集ESS

支持高级蜂窝网共存（ACC），将蜂窝网络的干扰影响降到最低支持多用户 CAC

支持 802.11k、802.11v 协议的智能漫游

支持 802.11r 协议的快速漫游（≤50ms）

网络特性

符合IEEE 802.3ab 标准

支持速率和双工模式的自协商，自动 MDI/MDI-X

兼容IEEE 802.1q

支持根据用户接入的 SSID 划分VLAN上行以太网口支持VLAN trunk 功能

支持 AP 上联口管理通道以 tagged 和 untagged 两种模式组网

项目

描述

支持DHCP Client，通过 DHCP 方式获取 IP 地址支持业务数据的隧道转发和直接转发两种方式

支持同一VLAN 中不同的无线终端之间的访问隔离支持IPv4/IPv6 用户访问控制（ACL）

支持LLDP 链路发现

FIT AP 工作模式下支持直接转发模式下的CAPWAP 中断业务保持

FIT AP 工作模式下支持 AC 统一认证 FIT AP 工作模式下支持 AC 双链路备份 FAT AP 工作模式下支持 NAT

FIT AP 工作模式下支持 IPv6

支持IPv6 SAVI

支持 mDNS 网关协议

QoS 特性

支持按射频管理 WMM 参数支持 WMM 节电模式

支持上行报文优先级映射和下行流量映射支持队列映射和调度

支持基于每用户的带宽限制

支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验支持Airtime 调度

支持空口 HQoS 层次化调度

支持多媒体智能调度算法

安全特性

支持 Open system 认证方式

支持 WEP 认证/加密方式，加密字长支持 64 位，128 位，152 位和 192 位支持 WPA2-PSK 认证/加密方式

支持 WPA2-802.1X 认证/加密方式支持 WPA3-SAE 认证/加密方式 支持 WPA3-802.1X 认证/加密方式支持 WPA-WPA2 混合认证

支持 WPA2-WPA3 混合认证

FIT AP 工作模式下支持 WPA2-PPSK 认证/加密方式支持 WAPI 认证/加密方式

支持 WIDS/WIPS，包括非法设备检测与反制、攻击检测与动态黑名单、STA/AP 黑白名单等支持 802.1X 认证、MAC 地址认证、Portal 认证等

支持DHCP Snooping

支持DAI（Dynamic ARP Inspection）

支持IPSG（IP Source Guard）

项目

描述

支持 802.11w 协议，对管理帧进行加密

支持DTLS 加密

维护特性

FIT AP 工作模式下支持通过AC 对AP 进行的集中管理和维护

FIT AP 工作模式下支持 AP 自动上线功能，并自动加载配置，可即插即用

FIT AP 工作模式下支持批量自动升级支持 Telnet

支持 STelnet，使用 SSH v2 安全协议支持 SFTP，使用 SSH v2 安全协议

FAT AP 工作模式下支持 Web 网管管理 AP，可通过 HTTP 或HTTPS 登录支持网管实时监控用户配置信息和快速故障定位

FAT AP 工作模式下支持 SNMP v1/v2/v3

支持系统状态告警

FAT AP 工作模式下支持 NTP

定位服务

说明

仅 FIT/云 AP 工作模式下支持定位服务。支持对 Wi-Fi 终端的定位

配合定位服务器，对非法设备进行定位

项目

描述

WLAN 特性

兼容IEEE 802.11a/b/g/n/ac/ac Wave 2/ax 标准支持最大并合比（MRC）

支持空时分组码（STBC）

支持循环延时/循环移位分集 (CDD/CSD)

支持波束成形（Beamforming）支持 MU-MIMO

支持OFDMA

支持 1024QAM，兼容 256QAM/64QAM/16QAM/8QAM/QPSK/BPSK

支持低密度奇偶校验（LDPC）

支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Tx/Rx)

支持 802.11 动态频率选择(DFS)

支持 20M、40M、80M 模式下的 ShortGI

基于 WMM（Wi-Fi Multimedia）即 Wi-Fi 多媒体标准的映射及优先级调度规则支持 WLAN 信道管理和信道速率调整

说明

项目

描述

具体管理信道请参考《国家码&信道顺从表》。支持信道自动扫描功能，自动规避干扰

支持 AP 中每个 SSID 可独立配置隐藏功能支持 SST（signal sustain technology）

支持U-APSD 节电模式

网络特性

符合IEEE 802.3ab 标准

支持速率和双工模式的自协商，自动 MDI/MDI-X

兼容IEEE 802.1q

支持根据用户接入的 SSID 划分VLAN

支持DHCP Client，通过 DHCP 方式获取 IP 地址支持同一VLAN 中不同的无线终端之间的访问隔离支持用户访问控制（ACL）

支持云管理平台统一认证

支持NAT

QoS 特性

基于 WMM（Wi-Fi Multimedia）即 Wi-Fi 多媒体标准的映射及优先级调度规则支持按射频管理 WMM 参数

支持 WMM 节电模式

支持上行报文优先级映射和下行流量映射支持队列映射和调度

支持基于每用户的带宽限制支持Airtime 调度

支持空口 HQoS 层次化调度

安全特性

支持Open system 认证方式

支持 WEP 认证/加密方式，加密字长支持 64 位，128 位，152 位和 192 位支持 WPA2-PSK 认证/加密方式

支持 WPA2-802.1X 认证/加密方式支持 WPA3-SAE 认证/加密方式 支持 WPA3-802.1X 认证/加密方式支持 WPA-WPA2 混合认证

支持 WPA2-WPA3 混合认证

支持 802.1X 认证、MAC 地址认证、Portal 认证等支持DHCP Snooping

支持DAI（Dynamic ARP Inspection）

支持IPSG（IP Source Guard）

维护特性

支持通过云管理平台对 AP 进行的集中管理和维护

项目

描述

支持 AP 自动上线功能，并自动加载配置，可即插即用支持批量升级

支持 Telnet

支持 STelnet，使用 SSH v2 安全协议支持 SFTP，使用 SSH v2 安全协议

支持 Web 网管，可通过 HTTP 或HTTPS 登录支持网管实时监控用户配置信息和快速故障定位支持系统状态告警

支持NTP
