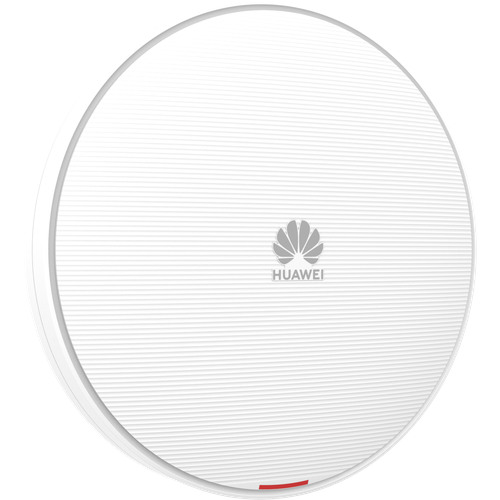

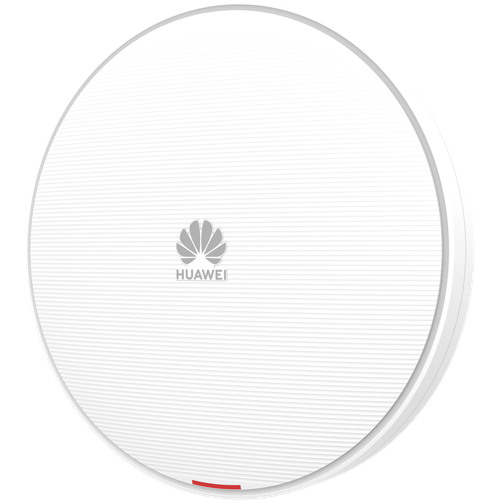

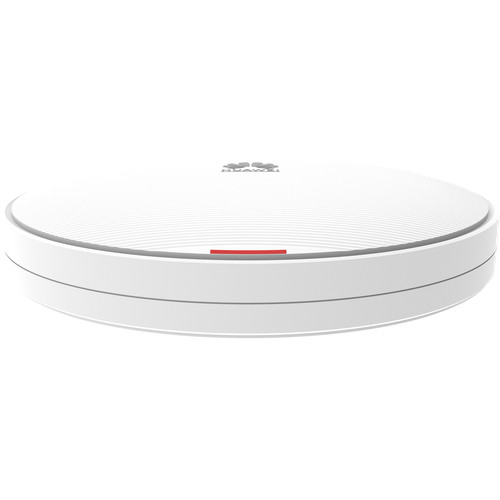

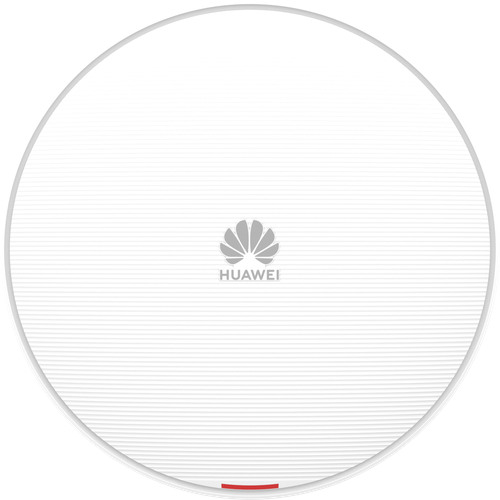

供应华为AirEngine 6761-21无线AP，主流产品，适合企业长期部署
部件编码：02353VUX
华为AirEngine6761-21(11ax室内型,4+4双频,智能天线,USB,蓝牙,扫描)
华为AirEngine 6761-21企业无线AP 产品规格
|
项目 |
描述 |
|
|
物理参数 |
尺寸（直径×高） |
Φ220 x 53 mm |
|
重量 |
|
|
|
接口 |

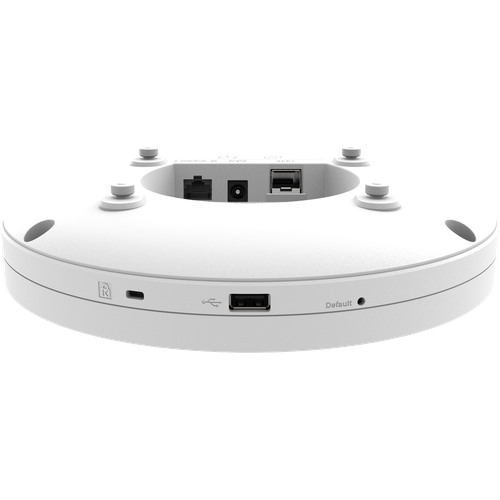

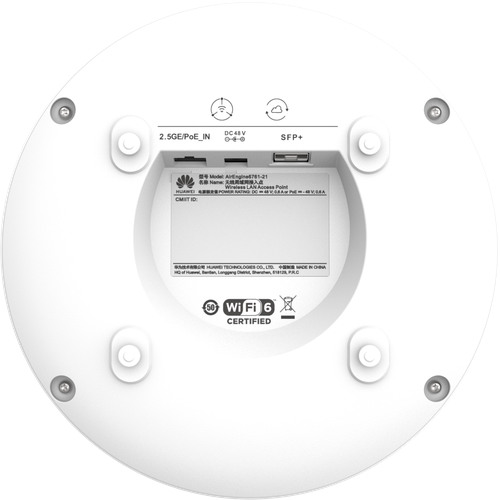

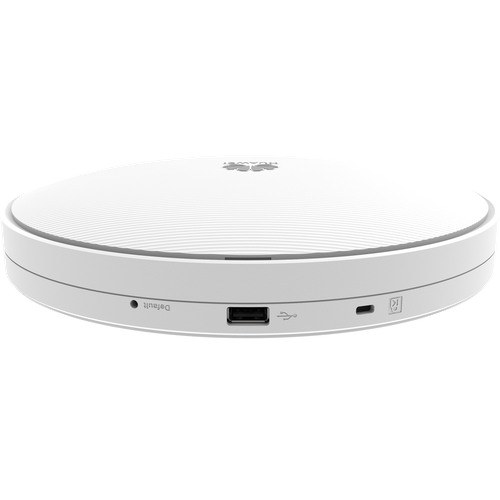

1 x 100M/1G/2.5GE 电口 1 x 1G/2.5G/10G 光口 1 x USB 接口说明
|
|
|
BLE |
BLE5.2 |
|
|
LED 指示灯 |
指示系统上电状态，启动状态，运行状态，以及告警和故障状态 |
|
|
电源参数 |
电源输入 |
802.3af 时，AP 有限制，详见《规格查询工具》网站。 |
|
最大功耗 |
实际最大功耗遵照不同国家和地区法规而有所不同。 |
|
|
环境参数 |
工作温度 |
-10℃～+50℃ |
|
存储温度 |
-40℃ ～+70℃ |
|
|
工作湿度 |
5%～95%（非凝结） |
|
|
海拔 |
–60m～5000m |
|
|
工作气压 |
53kPa～106kPa |
|
|
射频参数 |
天线类型 |
AirEngine 6761-21：内置动态变焦智能天线 AirEngine 6761-21E：外置天线 |
|
天线增益 |
2.4GHz: 4.5dBi 5GHz: 5.5dBi 说明 1、上述增益为单天线峰值增益。 2、组合 2.4GHz 或 5GHz 所有天线后，等效天线增益：2.4GHz: 2dBi， 5GHz: 3dBi。 |
|
|
每射频最大 SSID 数量 |
≤16 |
|
|
最大用户数 |
≤1024（512/射频）说明 使用环境不同实际用户数存在差异。 |
|
|
项目 |
描述 |
|
|
最大发射功率 |
2.4GHz: 26dBm（组合功率） 5G Hz: 26dBm（组合功率）说明 实际发射功率遵照不同国家和地区法规而有所不同。 |
|
|
功率调整步长 |
1dBm |
|
|
工作频段 |
说明 上述以中国支持的频段为例，实际可用的频段和信道因当地国家/地区法律法规有所不同。 |
|
遵从标准
|
项目 |
描述 |
||
|
安规标准 |
|
|
|
|
无线电标准 |
|
|
|
|
电磁兼容标准 |
|
|
|
|
IEEE 标 准 |
|
|
|
|
安全标准 |
|
||
|
项目 |
描述 |
|
|
||
|
电磁场辐射标准 |
|
|
|
RoHS |
|
|
|
Reach |
|
|
|
WEEE |
|
|
FAT AP 和 FIT AP 工作模式
|
项目 |
描述 |
|
WLAN 特性 |
支持 IEEE 802.11ax 标准，兼容 IEEE 802.11a/b/g/n/ac/ac Wave 2 标准支持最大并合比（MRC） 支持空时分组码（STBC） 支持循环延时/循环移位分集 (CDD/CSD) 支持波束成形（Beamforming）支持 MU-MIMO 支持 OFDMA 支持 preamble puncturing 支持逐包功控支持 BSS Color支持 TxBF 支持 1024QAM，兼容 256QAM/64QAM/16QAM/8QAM/QPSK/BPSK 支持 TWT（Target wake time）支持低密度奇偶校验（LDPC） |
|
项目 |
描述 |
|
支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Tx/Rx) 支持 802.11 动态频率选择(DFS) 支持 20M、40M、80M 模式下的 ShortGI 基于 WMM（Wi-Fi Multimedia）即 Wi-Fi 多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发，支持自动和手动两种速率调节方式，默认方式为自动速率调节方式 支持 WLAN 信道管理和信道速率调整说明 具体管理信道请参考《国家码&信道顺从表》。 支持信道自动扫描功能，自动规避干扰 支持 AP 中每个 SSID 可独立配置隐藏功能，支持中文 SSID 支持 SST（signal sustain technology）支持 U-APSD 节电模式 FIT AP 工作模式下支持 CAPWAP（control and provisioning of wireless access points）即无线接入点控制协议隧道数据转发 FIT AP 工作模式下支持扩展服务集 ESS 支持多用户 CAC 支持高级蜂窝网共存（ACC），将蜂窝网络的干扰影响降到最低支持 802.11k、802.11v 协议的智能漫游 支持 802.11r 协议的快速漫游（≤50ms）支持 Hotspot2.0 |
|
|
网络特性 |
符合 IEEE 802.3ab 标准 支持速率和双工模式的自协商，自动 MDI/MDI-X 兼容 IEEE 802.1q 支持根据用户接入的 SSID 划分 VLAN 上行以太网口支持 VLAN trunk 功能 支持 AP 上联口管理通道以 tagged 和untagged 两种模式组网支持 DHCP Client，通过 DHCP 方式获取 IP 地址 支持业务数据的隧道转发和直接转发两种方式 支持 AP 本地转发（又称直接转发）时，应用识别和 QoS 分类，针对业界常用的 Skype、QQ、微信等应用，能显著提升语音质量 支持同一 VLAN 中不同的无线终端之间的访问隔离支持 IPv4/IPv6 用户访问控制（ACL） 支持 LLDP 链路发现 FIT AP 工作模式下支持直接转发模式下的 CAPWAP 中断业务保持 FIT AP 工作模式下支持 AC 统一认证 FIT AP 工作模式下支持 AC 双链路备份 FAT AP 工作模式下支持 NAT FIT AP 工作模式下支持 IPv6 FIT AP 工作模式下支持 Telemetry 协议，可以高速采集 AP 状态和应用体验参数支持 Soft GRE 支持 IPv6 SAVI 支持 mDNS 网关协议 |
|
QoS 特性 |
基于 WMM（Wi-Fi Multimedia）即 Wi-Fi 多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发 |
|
项目 |
描述 |
|
支持按射频管理 WMM 参数 支持 WMM 节电模式 支持上行报文优先级映射和下行流量映射支持队列映射和调度 支持基于每用户的带宽限制 支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验支持 Airtime 调度 支持空口 HQoS 层次化调度支持多媒体智能调度算法 |
|
|
安全特性 |
支持 Open system 认证方式 支持 WEP 认证/加密方式，加密字长支持 64 位，128 位，152 位和 192 位支持 WPA2-PSK 认证/加密方式（WPA2 个人版） 支持 WPA2-802.1X 认证/加密方式（WPA2 企业版）支持 WPA3-SAE 认证/加密方式（WPA3 个人版） 支持 WPA3-802.1X 认证/加密方式（WPA3 企业版）支持 WPA-WPA2 混合认证 支持 WPA2-WPA3 混合认证 FIT AP 工作模式下支持WPA2-PPSK 认证/加密方式支持 WAPI 认证/加密方式 支持 WIDS/WIPS，包括非法设备检测与反制、攻击检测与动态黑名单、STA/AP 黑白名单等支持 802.1X 认证、MAC 地址认证、Portal 认证等 支持 DHCP Snooping 支持 DAI（Dynamic ARP Inspection）支持 IPSG（IP Source Guard） 支持 802.11w 协议，对管理帧进行加密支持 IPsec/DTLS 硬件加密 |
|
EAP 类型 |
EAP-TLS, EAP-TTLS, EAP-PEAP, EAP-CHAP, EAP-SIM, EAP-AKA, EAP-GTC, EAP-FAST, EAP-PEAP, EAP-MD5, EAP-MSCHAPv2, PEAPv0, PEAPv1 |
|
维护特性 |
FIT AP 工作模式下支持通过 AC 对 AP 进行的集中管理和维护 FIT AP 工作模式下支持 AP 自动上线功能，并自动加载配置，可即插即用 FIT AP 工作模式下支持批量自动升级支持 Telnet 支持 STelnet，使用 SSH v2 安全协议支持 SFTP，使用 SSH v2 安全协议支持蓝牙串口远距无线运维 FAT AP 工作模式下支持 Web 网管管理 AP，可通过 HTTP 或 HTTPS 登录支持网管实时监控用户配置信息和快速故障定位 FAT AP 工作模式下支持 SNMP v1/v2/v3 支持系统状态告警 FAT AP 工作模式下支持 NTP |
|
BYOD |
说明 仅 FIT AP 工作模式下支持 BYOD。支持基于 MAC OUI 识别设备类型 |
|
项目 |
描述 |
|
支持基于 HTTP UA（User Agent）信息识别设备类型 支持基于 DHCP Option 信息识别设备类型 支持 Radius 服务器根据 Radius 认证/计费报文中携带的设备类型，下发报文的转发/安全/QoS 策略 |
|
|
频谱分析 |
说明 仅 FIT AP 工作模式下支持频谱分析。 对蓝牙、微波炉、无绳电话、ZigBee、Game Controller、2.4GHz/5GHz 无线影音、婴儿监护器等多种干扰源进行识别 配合定位服务器，对干扰源进行定位和频谱显示 |
云管理工作模式
|
项目 |
描述 |
|
WLAN 特性 |
兼容 IEEE 802.11a/b/g/n/ac/ac Wave 2/ax 标准支持最大并合比（MRC） 支持空时分组码（STBC） 支持循环延时/循环移位分集 (CDD/CSD) 支持波束成形（Beamforming）支持 MU-MIMO 支持 OFDMA 支持 preamble puncturing 支持逐包功控支持 BSS Color支持 TxBF 支持 1024QAM，兼容 256QAM/64QAM/16QAM/8QAM/QPSK/BPSK 支持 TWT（Target wake time）支持低密度奇偶校验（LDPC） 支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Tx/Rx) 支持 802.11 动态频率选择(DFS) 支持 20M、40M、80M 模式下的 ShortGI 基于 WMM（Wi-Fi Multimedia）即 Wi-Fi 多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发 支持 WLAN 信道管理和信道速率调整说明 具体管理信道请参考《国家码&信道顺从表》。 支持信道自动扫描功能，自动规避干扰 支持 AP 中每个 SSID 可独立配置隐藏功能支持 SST（signal sustain technology） 支持 U-APSD 节电模式 |
|
网络特性 |
符合 IEEE 802.3ab 标准 支持速率和双工模式的自协商，自动 MDI/MDI-X 兼容 IEEE 802.1q 支持根据用户接入的 SSID 划分 VLAN 支持 DHCP Client，通过 DHCP 方式获取 IP 地址 支持同一 VLAN 中不同的无线终端之间的访问隔离 |
|
项目 |
描述 |
|
支持用户访问控制（ACL） 支持云管理平台统一认证支持 NAT FIT AP 工作模式下支持 Telemetry 协议，可以高速采集 AP 状态和应用体验参数 |
|
|
QoS 特性 |
基于 WMM（Wi-Fi Multimedia）即 Wi-Fi 多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发 支持按射频管理 WMM 参数支持 WMM 节电模式 支持上行报文优先级映射和下行流量映射支持队列映射和调度 支持基于每用户的带宽限制支持 Airtime 调度 支持空口 HQoS 层次化调度 |
|
安全特性 |
支持 Open system 认证方式 支持 WEP 认证/加密方式，加密字长支持 64 位，128 位，152 位和 192 位支持 WPA2-PSK 认证/加密方式（WPA2 个人版） 支持 WPA2-802.1X 认证/加密方式（WPA2 企业版）支持 WPA3-SAE 认证/加密方式（WPA3 个人版） 支持 WPA3-802.1X 认证/加密方式（WPA3 企业版）支持 WPA-WPA2 混合认证 支持 WPA2-WPA3 混合认证 支持 802.1X 认证、MAC 地址认证、Portal 认证等支持 DHCP Snooping 支持 DAI（Dynamic ARP Inspection）支持 IPSG（IP Source Guard） |
|
EAP 类型 |
EAP-TLS, EAP-TTLS, EAP-PEAP, EAP-CHAP, EAP-SIM, EAP-AKA, EAP-GTC, EAP-FAST, EAP-PEAP, EAP-MD5, EAP-MSCHAPv2, PEAPv0, PEAPv1 |
|
维护特性 |
支持通过云管理平台对 AP 进行的集中管理和维护 支持 AP 自动上线功能，并自动加载配置，可即插即用支持批量升级 支持 Telnet 支持 STelnet，使用 SSH v2 安全协议支持 SFTP，使用 SSH v2 安全协议支持蓝牙串口远距无线运维 支持 Web 网管，可通过 HTTP 或 HTTPS 登录 支持网管实时监控用户配置信息和快速故障定位支持系统状态告警 支持 NTP |
