项目

描述

物理参数

尺寸（宽 x 深 x 高）

185mm x 42mm x 185mm

重量

0.73 kg

接口

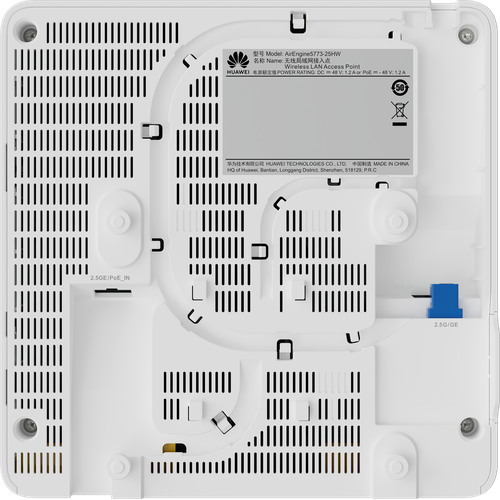

1x 1G/2.5GE 光口

1 x 100M/1000M/2.5GE 电口

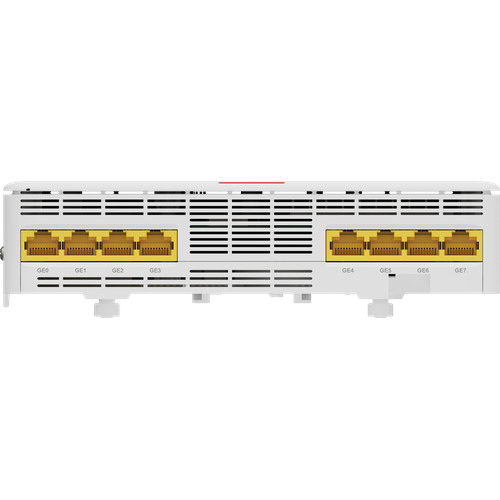

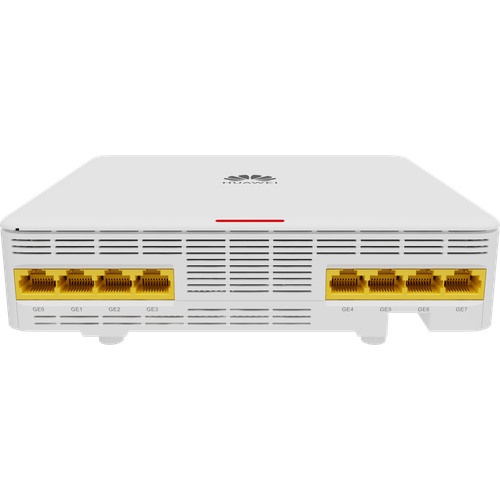

8 x 10M/100M/1GE 电口

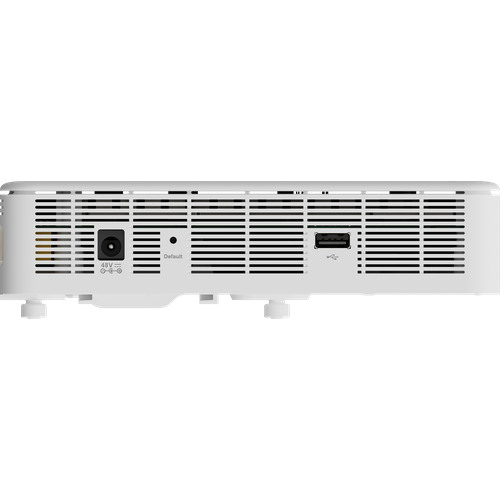

1 x USB 接口

• 2.5G 光口支持光电混合缆分离式部署方案，光口采用单 LC 接口，光纤传数据，凤凰端子供电。

• 2.5GE 电口支持 PoE 输入。

蓝牙

BLE 5.2

LED 指示灯

指示系统上电状态，启动状态，运行状态，以及告警和故障状态

电源参数

电源输入

• DC：43.2V～57.6V

• PoE 供电：满足 802.3bt/at 以太网供电标准

802.3at 供电限制详见《规格查询工具》网站。

最大功耗

• 21.9W（不含 USB）

实际最大功耗遵照不同国家和地区法规而有所不同。

环境参数

工作温度

0℃～+40℃

存储温度

-40℃ ～+70℃

工作湿度

5%～95%（非凝结）

海拔

–60m～5000m

工作气压

53kPa～106kPa

射频参数

天线类型

内置智能天线

项目

描述

天线增益

2.4GHz: 5dBi

5GHz: 6dBi

1、上述增益为单天线峰值增益。

2、组合 2.4GHz 或 5GHz 所有天线后,等效天线增益：2.4GHz：2dBi, 5GHz：3dBi。

每射频最大 SSID 数量

15

最大发射功率

2.4GHz: 23dBm（组合功率）

5GHz: 23dBm（组合功率）

实际发射功率遵照不同国家和地区法规而有所不同。

工作频段

• 2.400～2.4835GHz ISM

• 5.150～5.250GHz U-NII-1

• 5.250～5.350GHz U-NII-2A

• 5.725～5.850GHz U-NII-3/ISM

上述以中国支持的频段为例，实际可用的频段和信道因当地国家/地区法律法规有所不同。

安规标准

• UL 60950-1

• EN 60950-1

• IEC 60950-1

• UL 62368-1

• EN 62368-1

• IEC 62368-1

• GB 4943.1

• CAN/CSA 22.2 No.60950-1

无线电标准

• ETSI EN 300 328

• ETSI EN 301 893

• AS/NZS 4268

电磁兼容标准

• EN 301 489-1

• EN 301 489-17

• EN 60601-1-2

• EN 55024

• EN 55032

• EN 55035

• GB 9254

• GB 17625.1

• GB 17625.2

• AS/NZS CISPR32

• CISPR 24

• CISPR 32

• CISPR 35

• IEC/EN61000-4-2

• IEC/EN 61000-4-3

• IEC/EN 61000-4-4

• IEC/EN 61000-4-5

• IEC/EN 61000-4-6

• ICES-003

IEEE 标

准

• IEEE 802.11a/b/g

• IEEE 802.11n

• IEEE 802.11ac

• IEEE 802.11ax

• IEEE 802.11be

• IEEE 802.11h

• IEEE 802.11d

• IEEE 802.11e

• IEEE 802.11k

• IEEE 802.11v

• IEEE 802.11w

• IEEE 802.11r

安全标准

• 802.11i，Wi-Fi Protected Access (WPA)，WPA2，WPA2-Enterprise，WPA2-PSK，WPA3，WAPI

• 802.1X

• Advanced Encryption Standards(AES)，Temporal Key Integrity Protocol(TKIP)，WEP，Open

• EAP Type(s)

电磁场辐射标准

• EN 62311

• EN 50385

RoHS

• Directive 2002/95/EC & 2011/65/EU

• (EU)2015/863

Reach

• Regulation 1907/2006/EC

WEEE

• Directive 2002/96/EC & 2012/19/EU

项目

描述

WLAN 特性

全频段（2.4G 和 5G）支持 IEEE 802.11be 标准，兼容 IEEE 802.11a/b/g/n/ac/ax 标准支持最大并合比（MRC）

支持空时分组码（STBC）

支持循环延时/循环移位分集 (CDD/CSD)

支持波束成形（Beamforming）支持 MU-MIMO

支持 OFDMA

支持 4096QAM，兼容 1024QAM/256QAM/64QAM/16QAM/8QAM/QPSK/BPSK

支持低密度奇偶校验（LDPC）

支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Tx/Rx)

支持 802.11 动态频率选择(DFS)

支持 20M、40M、80M、160M 频宽及该频宽下的 ShortGI

支持 WMM（Wi-Fi Multimedia），实现基于优先级的数据处理和转发支持 WLAN 信道管理和信道速率调整

支持信道自动扫描功能，自动规避干扰

具体管理信道请参考《国家码&信道顺从表》。

支持 AP 中每个 SSID 可独立配置隐藏功能，支持中文 SSID

支持 SST（signal sustain technology）支持 U-APSD 节电模式

FIT AP 工作模式下支持 CAPWAP（control and provisioning of wireless access points）即无线接入点控制协议隧道数据转发

FIT AP 工作模式下支持 AP 自动上线功能 FIT AP 工作模式下支持扩展服务集 ESS支持多用户 CAC

支持高级蜂窝网共存（ACC），将蜂窝网络的干扰影响降到最低支持 802.11k、802.11v 协议的智能漫游

支持 802.11r 协议的快速漫游（≤50ms）

网络特性

符合 IEEE 802.3ab 标准

项目

描述

支持速率和双工模式的自协商，自动 MDI/MDI-X

兼容 IEEE 802.1q

支持根据用户接入的 SSID 划分 VLAN

支持 ETH TRUNK 功能

支持 AP 上联口管理通道以 tagged 和 untagged 两种模式组网支持 DHCP Client，通过 DHCP 方式获取 IP 地址

支持业务数据的隧道转发和直接转发两种方式

支持应用识别和 QoS 分类，针对业界常用的 Zoom、QQ、微信等应用，能显著提升语音质量支持同一 VLAN 中不同的无线终端之间的访问隔离

支持 IPv4/IPv6 用户访问控制（ACL）支持 LLDP 链路发现

FIT AP 工作模式下支持直接转发模式下的 CAPWAP 中断业务保持

FIT AP 工作模式下支持 AC 统一认证

FIT AP 工作模式下支持 AC 双链路备份

FIT AP 工作模式下支持 Telemetry 协议，可以高速采集 AP 状态和应用体验参数

QoS 特性

支持 WMM 节电模式

支持上行报文优先级映射和下行流量映射支持队列映射和调度

支持基于每用户的带宽限制

支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验支持 Airtime 调度

支持空口 HQoS 层次化调度

支持 VIP 带宽预留

安全特性

支持 Open system 认证方式

支持 WPA2–PSK 认证/加密方式（WPA2 个人版）

支持 WPA2–802.1X 认证/加密方式（WPA2 企业版）支持 WPA3-SAE 认证/加密方式（WPA3 个人版）

支持 WPA3–802.1X 认证/加密方式（WPA3 企业版）支持 WPA-WPA2 混合认证

支持 WPA2-WPA3 混合认证

支持 WPA2–PPSK 认证/加密方式支持 WAPI 认证/加密方式

支持 WIDS/WIPS，包括非法设备检测与反制、攻击检测与动态黑名单、STA/AP 黑白名单等支持 802.1X 认证、MAC 地址认证、Portal 认证等

支持 DHCP Snooping

支持 802.11w 协议，对管理帧进行加密

项目

描述

维护特性

支持通过 AC 对 AP 进行的集中管理和维护

支持 AP 自动上线功能，并自动加载配置，可即插即用支持批量自动升级

支持 STelnet，使用 SSH v2 安全协议支持 SFTP，使用 SSH v2 安全协议 支持蓝牙串口远距无线运维

支持系统状态告警

项目

描述

WLAN 特性

全频段（2.4G 和 5G）支持 IEEE 802.11be 标准，兼容 IEEE 802.11a/b/g/n/ac/ax 标准支持最大并合比（MRC）

支持空时分组码（STBC）

支持循环延时/循环移位分集 (CDD/CSD)

支持波束成形（Beamforming）支持 MU-MIMO

支持 OFDMA

支持 4096QAM，兼容 1024QAM/256QAM/64QAM/16QAM/8QAM/QPSK/BPSK

支持低密度奇偶校验（LDPC）

支持数据包聚合: A-MPDU(Tx/Rx)，A-MSDU(Tx/Rx)

支持 802.11 动态频率选择(DFS)

支持 20M、40M、80M、160M 频宽及该频宽下的 ShortGI

支持 WMM（Wi-Fi Multimedia），实现基于优先级的数据处理和转发支持 WLAN 信道管理和信道速率调整

支持信道自动扫描功能，自动规避干扰

具体管理信道请参考《国家码&信道顺从表》。

支持 AP 中每个 SSID 可独立配置隐藏功能，支持中文 SSID

支持 SST（signal sustain technology）支持 U-APSD 节电模式

支持 AP 自动上线功能

支持 802.11k、802.11v 协议的智能漫游支持 802.11r 协议的快速漫游（≤50ms）

支持高级蜂窝网共存（ACC），将蜂窝网络的干扰影响降到最低

网络特性

符合 IEEE 802.3ab 标准

项目

描述

支持速率和双工模式的自协商，自动 MDI/MDI-X

兼容 IEEE 802.1q

支持根据用户接入的 SSID 划分 VLAN

支持 DHCP Client，通过 DHCP 方式获取 IP 地址支持同一 VLAN 中不同的无线终端之间的访问隔离支持 IPv4/IPv6 用户访问控制（ACL）

支持云管理平台统一认证支持 NAT

支持 Telemetry 协议，可以高速采集 AP 状态和应用体验参数

QoS 特性

支持 WMM 节电模式

支持上行报文优先级映射和下行流量映射支持队列映射和调度

支持基于每用户的带宽限制

支持自适应带宽管理，自动根据用户数量、环境等因素动态调整用户带宽分配，改善用户体验 支持应用识别和 QoS 分类，针对业界常用的 Zoom、QQ、微信等应用，能显著提升语音质量支持 VIP 带宽预留

支持 Airtime 调度

支持空口 HQoS 层次化调度

安全特性

支持 Open system 认证方式

支持 WPA2–PSK 认证/加密方式（WPA2 个人版）

支持 WPA2–802.1X 认证/加密方式（WPA2 企业版）支持 WPA3-SAE 认证/加密方式（WPA3 个人版）

支持 WPA3–802.1X 认证/加密方式（WPA3 企业版）支持 WPA-WPA2 混合认证

支持 WPA2-WPA3 混合认证

支持 WPA2–PPSK 认证/加密方式

支持 802.1X 认证、MAC 地址认证、Portal 认证等支持 DHCP Snooping

维护特性

支持通过云管理平台对 AP 进行的集中管理和维护

支持 AP 自动上线功能，并自动加载配置，可即插即用支持批量升级

支持 STelnet，使用 SSH v2 安全协议支持 SFTP，使用 SSH v2 安全协议 支持蓝牙串口远距无线运维

支持网管实时监控用户配置信息和快速故障定位

支持系统状态告警

项目

描述

支持 NTP
