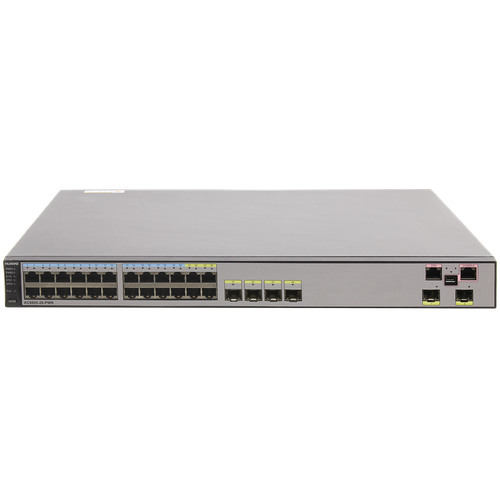

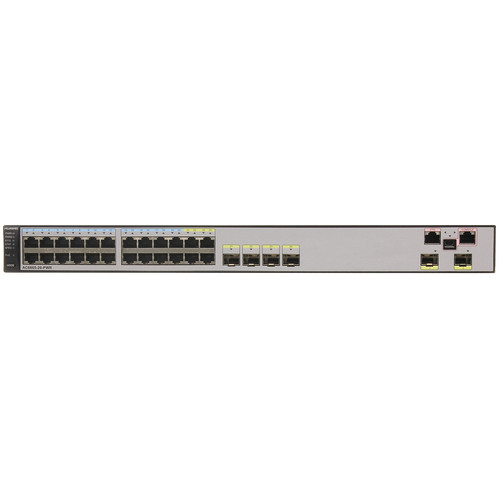

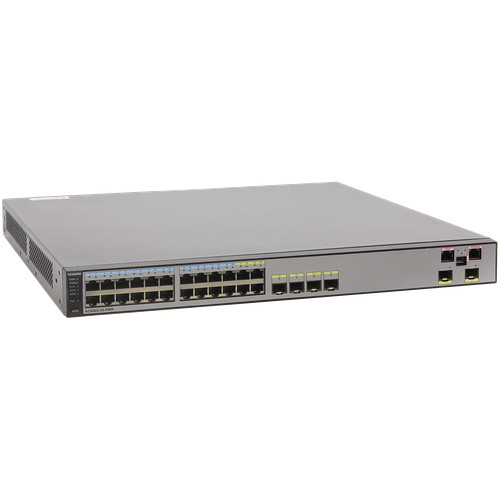

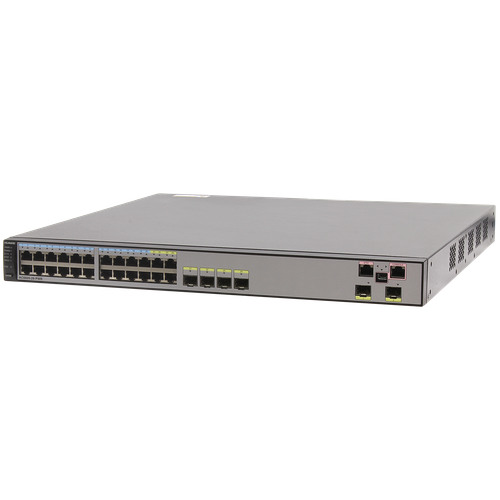

1

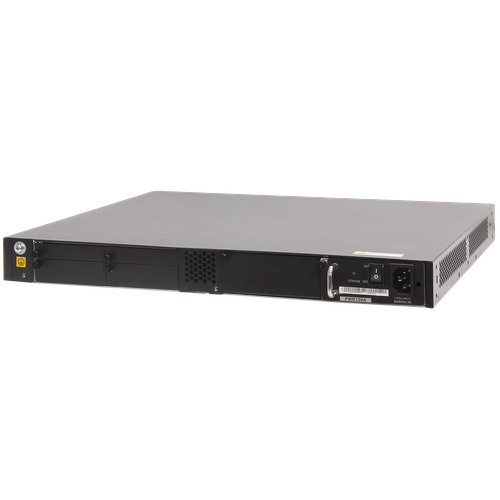

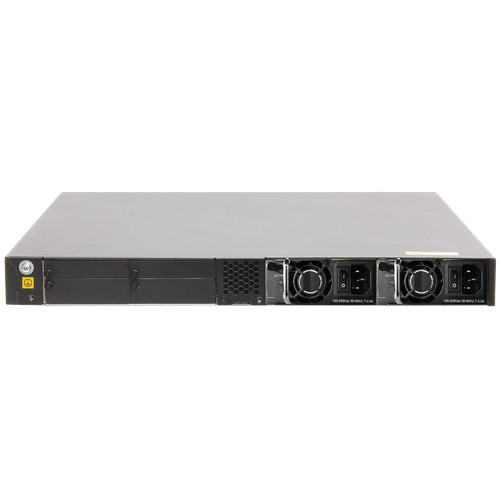

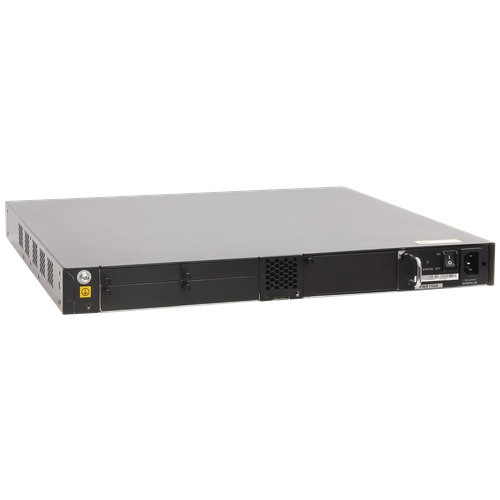

电源模块指示灯：PWR1

–

常灭：电源模块不在位或设备单电源模块配置时电源供电异常。

绿色

常亮：电源槽位1安装了电源模块且电源供电正常。

黄色

常亮，可能是如下原因引起：

• 双电源配置时，电源在位但开关没开。

• 电源模块在位但电源未接通。

• 电源故障。

2

电源模块指示灯：PWR2

–

常灭：电源模块不在位或设备单电源模块配置时电源供电异常。

绿色

常亮：电源槽位2安装了电源模块且电源供电正常。

黄色

常亮，可能是如下原因引起：

• 双电源配置时，电源在位但开关没开。

• 电源模块在位但电源未接通。

• 电源故障。

3

系统运行状态灯：SYS

–

常灭：系统未运行。

绿色

• 快闪：系统正在启动过程中。
• 慢闪：系统正常运行中。

黄色

• 常亮：表示设备运行中出现温度异常或功能不正常。
• 闪烁：表示设备进入休眠模式。

红色

常亮：设备注册后系统不正常运行，或有风扇、温度异常告警。

4

Status模式状态灯：STAT

绿色

• 常灭：表示没有选择Status模式。

• 常亮：表示业务接口指示灯为默认模式，默认模式下接口为Status状态。

5

Speed模式状态灯：SPED

绿色

• 常灭：表示没有选择Speed模式。

• 常亮：表示业务接口指示灯暂时用来指示接口的速率，45s后自动恢复到默认模式。

6

PoE模式状态灯：PoE

绿色

• 常灭：表示没有选择PoE模式。

• 常亮：表示业务接口指示灯暂时用来指示PoE状态，45s后自动恢复到默认模式。

7

模式切换按钮：MODE

–

• 按钮按一次则切换到Speed模式，此时业务接口指示灯暂时用来指示各接口的速率状态。
• 再按一次则切换到PoE模式，此时业务接口指示灯暂时用来指示各接口的PoE状态。
• 再按一次则恢复默认状态，即STAT灯亮绿色。

当超过45s没有按动按钮，则模式状态灯自动恢复为默认模式（STAT灯亮绿色，SPED灯和PoE灯常灭）。

8

业务接口指示灯

• GE电接口：接口从1开始编号，从下到上，从左到右。
• GE/10GE光接口：请参考三角形状的箭头指向。

业务接口指示灯的含义跟所处的模式相关，具体请参见表12。

9

ETH接口指示灯

绿色

• 常灭：表示ETH接口无连接。

• 常亮：表示ETH接口有连接。

• 闪烁：接口在发送或接收数据。

10

Mini USB接口指示灯

绿色

Mini USB接口，暂不可用。

11

Console接口指示灯

绿色

• 常灭：表示Console接口未使能。

• 常亮：默认状态，表示Console接口已使能。

Status模式

绿色

• 常灭：接口无连接或被关闭。

• 常亮：接口有连接。

• 闪烁：接口在发送或接收数据。

Speed模式

绿色

• 常灭：接口无连接或被关闭。

• 常亮：

  10M/100M/1000M接口：接口工作在10M/100M速率。

  1000M/10GE接口：接口工作在1000M速率。

• 闪烁：

  10M/100M/1000M接口：接口工作在1000M速率。

  1000M/10GE接口：接口工作在10GE速率。

PoE模式

–

常灭：表示接口未远程供电。

绿色

常亮：表示接口在远程供电。

黄色

• 常亮：表示接口PoE功能Disable。

• 闪烁：表示由于错误PoE停止供电（如插入非兼容PD）。

绿色和黄色

交替闪烁：

• 表示受电方功率超过接口供电能力或设置的阈值功率而拒绝此接口PoE供电。
• 设备对外供电的总功率已经达到了设备对外供电的最大功率而拒绝此接口对外供电。
• 手动模式用户没有打开PD供电。
